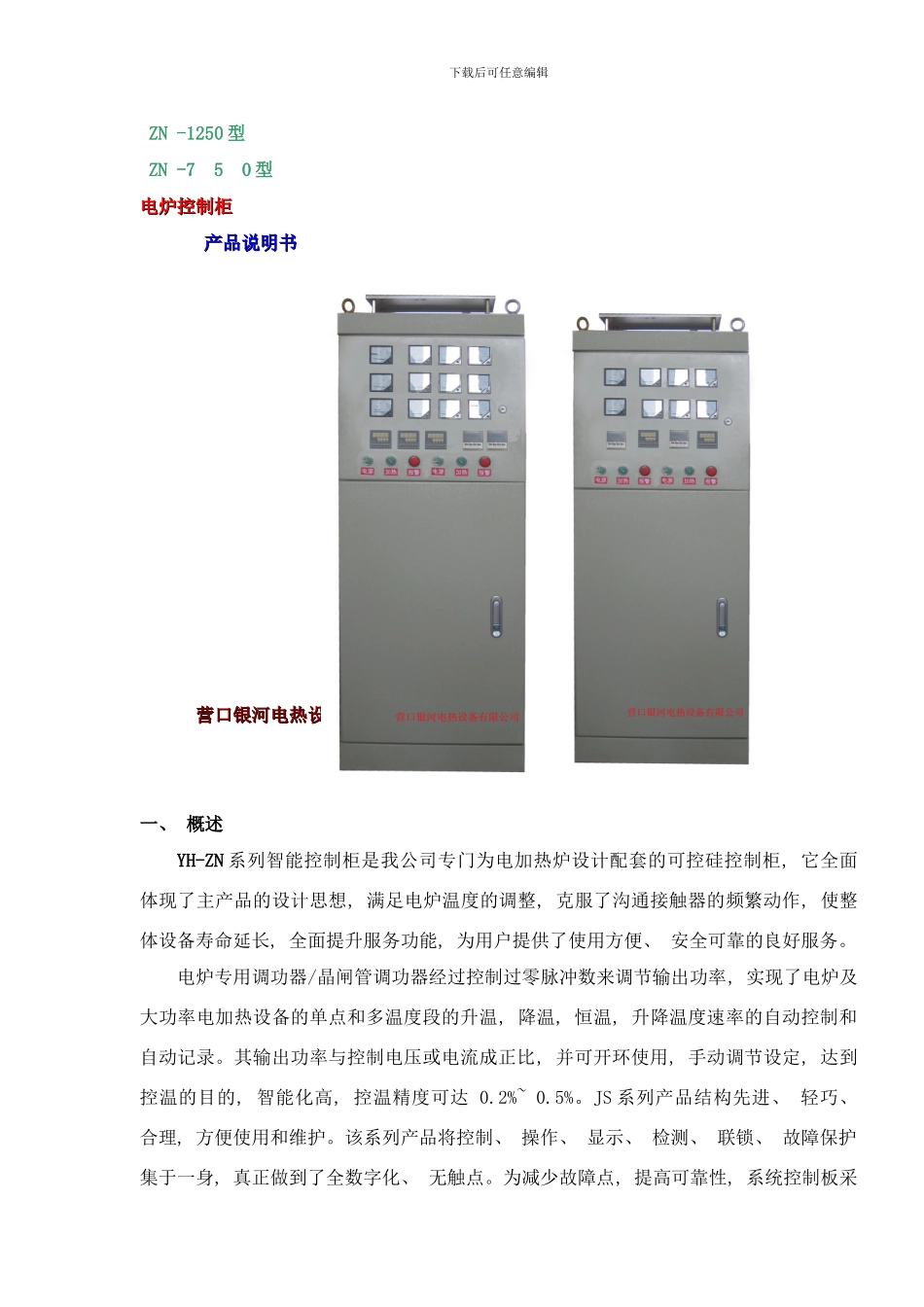

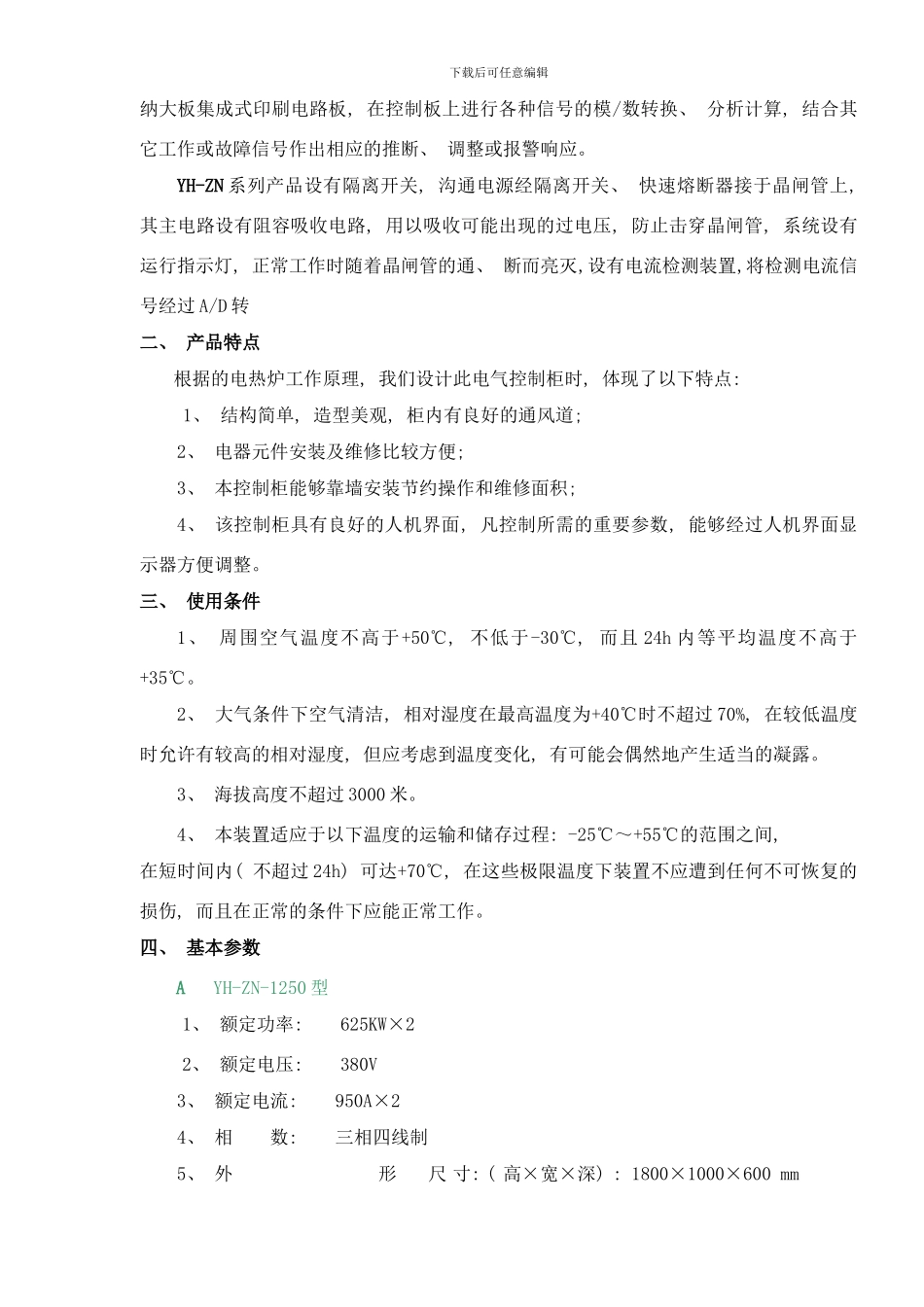

下载后可任意编辑ZN -1250 型ZN -7 5 0 型电炉控制柜电炉控制柜产品说明书产品说明书营口银河电热设备有限公司营口银河电热设备有限公司一、 概述YH-ZN 系列智能控制柜是我公司专门为电加热炉设计配套的可控硅控制柜, 它全面体现了主产品的设计思想, 满足电炉温度的调整, 克服了沟通接触器的频繁动作, 使整体设备寿命延长, 全面提升服务功能, 为用户提供了使用方便、 安全可靠的良好服务。电炉专用调功器/晶闸管调功器经过控制过零脉冲数来调节输出功率, 实现了电炉及大功率电加热设备的单点和多温度段的升温, 降温, 恒温, 升降温度速率的自动控制和自动记录。其输出功率与控制电压或电流成正比, 并可开环使用, 手动调节设定, 达到控温的目的, 智能化高, 控温精度可达 0.2%~ 0.5%。JS 系列产品结构先进、 轻巧、 合理, 方便使用和维护。该系列产品将控制、 操作、 显示、 检测、 联锁、 故障保护集于一身, 真正做到了全数字化、 无触点。为减少故障点, 提高可靠性, 系统控制板采下载后可任意编辑纳大板集成式印刷电路板, 在控制板上进行各种信号的模/数转换、 分析计算, 结合其它工作或故障信号作出相应的推断、 调整或报警响应。YH-ZN 系列产品设有隔离开关, 沟通电源经隔离开关、 快速熔断器接于晶闸管上, 其主电路设有阻容吸收电路, 用以吸收可能出现的过电压, 防止击穿晶闸管, 系统设有运行指示灯, 正常工作时随着晶闸管的通、 断而亮灭,设有电流检测装置,将检测电流信号经过 A/D 转二、 产品特点根据的电热炉工作原理, 我们设计此电气控制柜时, 体现了以下特点: 1、 结构简单, 造型美观, 柜内有良好的通风道; 2、 电器元件安装及维修比较方便; 3、 本控制柜能够靠墙安装节约操作和维修面积; 4、 该控制柜具有良好的人机界面, 凡控制所需的重要参数, 能够经过人机界面显示器方便调整。三、 使用条件1、 周围空气温度不高于+50℃, 不低于-30℃, 而且 24h 内等平均温度不高于+35℃。2、 大气条件下空气清洁, 相对湿度在最高温度为+40℃时不超过 70%, 在较低温度时允许有较高的相对湿度, 但应考虑到温度变化, 有可能会偶然地产生适当的凝露。 3、 海拔高度不超过 3000 米。 4、 本装置适应于以下温度的运输和储存过程: -25℃～+55℃的范围之间, 在短时间内( 不超过 24h) 可达+70℃, 在这些极限温度下装置不应遭到任何不可恢复的损伤, 而且在正常...
