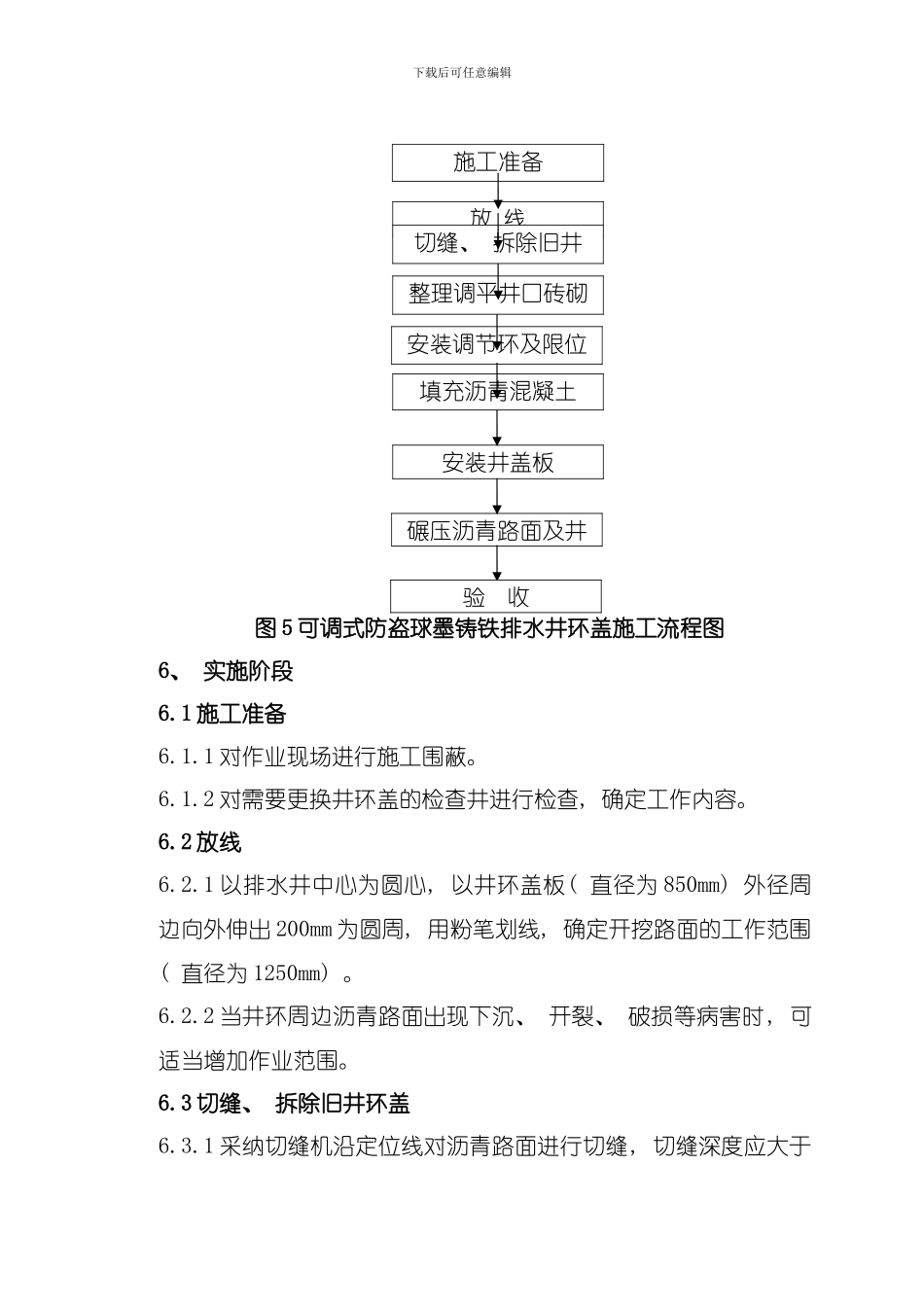

下载后可任意编辑可调式防盗球墨铸铁排水井环盖施工作业指导书下载后可任意编辑可调式防盗球墨铸铁排水井环盖施工作业指导书1、 目的为法律规范本单位的可调式防盗球墨铸铁排水井环盖的施工作业, 特制定本施工作业指导书。2、 适用范围2.1 适用于城镇道路沥青路面圆形排水检查井井环盖的更换。2.2 当井盖与井框间的允许误差超出表 2.2 范围时, 宜予以更换。表 2.2 井盖与井框间的允许误差( mm) 设施种类盖框间隙井盖与井框高差井框与路面高差检查井＜8＋5, －10＋15, －153、 引用标准《给水排水管道工程施工及验收法律规范》( GB50268) 《城镇排水管渠与泵站维护技术规程》( CJJ68) 《城镇道路工程施工与质量验收法律规范》( CJJ1) 《铸铁检查井盖》( CJ/T3012) 4、 一般规定4.1 拆除旧井环盖时, 应尽量减少开挖范围, 不得扰动周边的路面结构层。4.2 施工作业宜安排在夜间进行, 减少对城市交通和居民出行的影响。施工过程中应严格控制噪音。4.3 更换井环作业不得在雨天及环境温度低于 10℃时进行。4.4 井盖材料应符合《铸铁检查井盖》( CJ/T3012) 的要求。4.5 施工前应对现场作业人员进行安全技术交底。5、 施工流程下载后可任意编辑图 5 可调式防盗球墨铸铁排水井环盖施工流程图6、 实施阶段6.1 施工准备6.1.1 对作业现场进行施工围蔽。6.1.2 对需要更换井环盖的检查井进行检查, 确定工作内容。6.2 放线6.2.1 以排水井中心为圆心, 以井环盖板( 直径为 850mm) 外径周边向外伸出 200mm 为圆周, 用粉笔划线, 确定开挖路面的工作范围( 直径为 1250mm) 。6.2.2 当井环周边沥青路面出现下沉、 开裂、 破损等病害时, 可适当增加作业范围。6.3 切缝、 拆除旧井环盖6.3.1 采纳切缝机沿定位线对沥青路面进行切缝, 切缝深度应大于施工准备放 线填充沥青混凝土安装调节环及限位铁圈安装井盖板碾压沥青路面及井切缝、 拆除旧井环盖整理调平井口砖砌体验 收下载后可任意编辑50mm。6.3.2 采纳风镐拆除旧井环及工作范围内的沥青砼, 拆除深度约为250mm。拆除时, 要求槽壁垂直, 尽量不扰动井体下层砖砌体。6.3.3 拆除工作完成后, 应及时清理工作位内及落入检查井内的余泥杂物, 余泥渣土应及时清运。6.4 整理调平井口砖砌体6.4.1 检查井身下层砖砌体有否松动, 松动部分必须小心拆除。拆除时, 不得扰动下层砖砌体。拆除部分需重新砌筑, 砌筑时应使用早强水泥砂浆。6.4.2 将井口基底...
