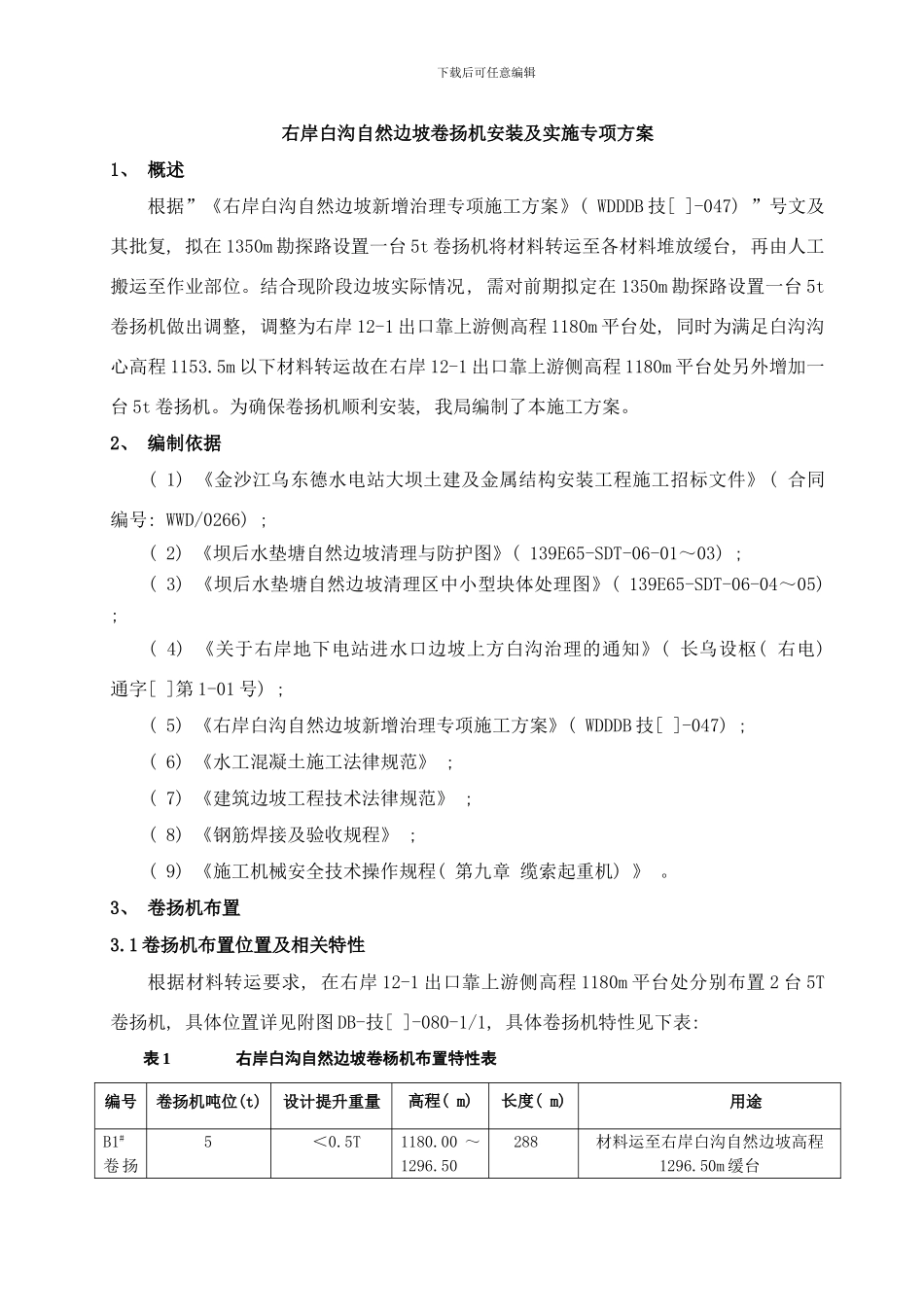

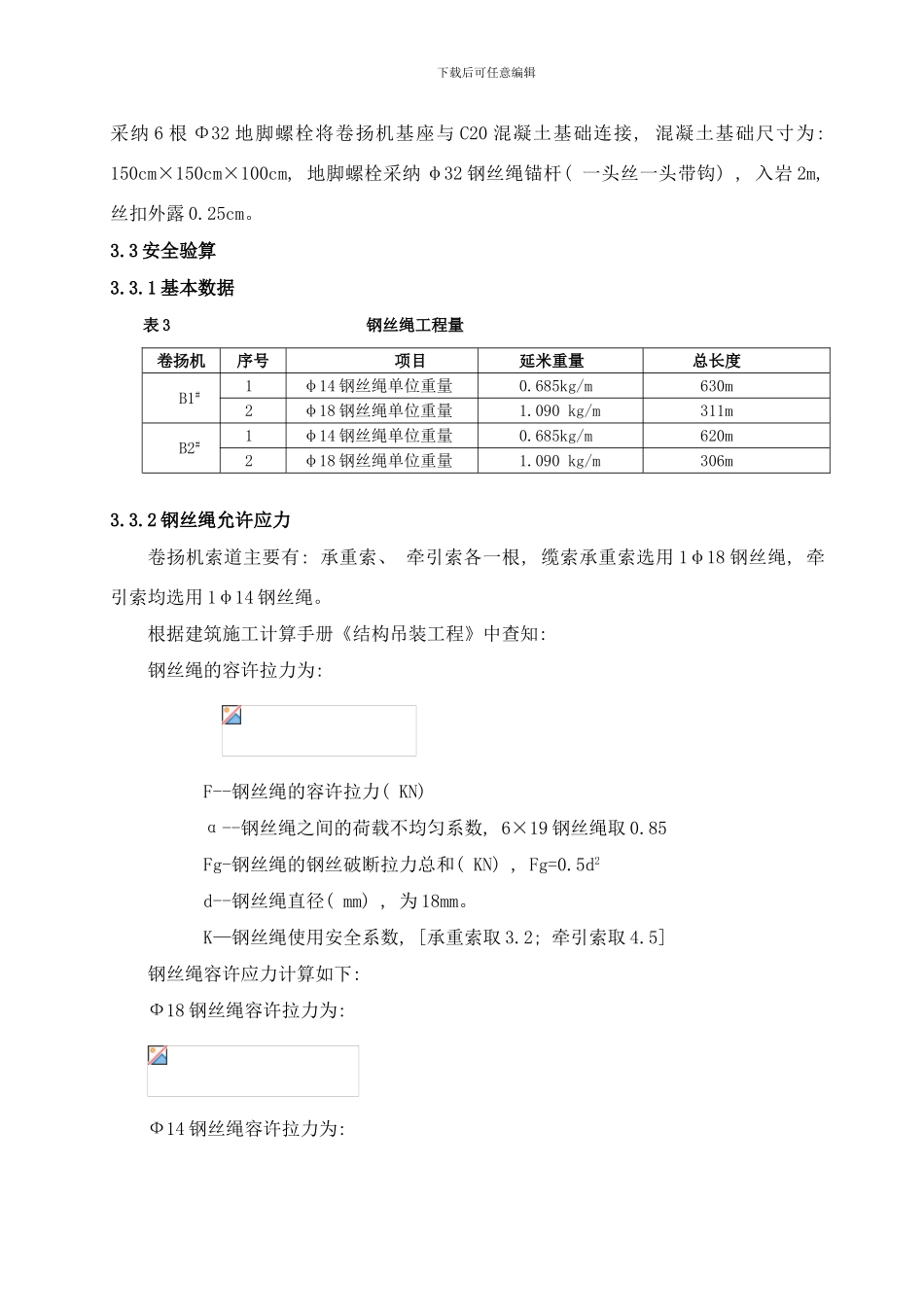

下载后可任意编辑右岸白沟自然边坡卷扬机安装及实施专项方案1、 概述根据”《右岸白沟自然边坡新增治理专项施工方案》( WDDDB 技[ ]-047) ”号文及其批复, 拟在 1350m 勘探路设置一台 5t 卷扬机将材料转运至各材料堆放缓台, 再由人工搬运至作业部位。结合现阶段边坡实际情况, 需对前期拟定在 1350m 勘探路设置一台 5t卷扬机做出调整, 调整为右岸 12-1 出口靠上游侧高程 1180m 平台处, 同时为满足白沟沟心高程 1153.5m 以下材料转运故在右岸 12-1 出口靠上游侧高程 1180m 平台处另外增加一台 5t 卷扬机。为确保卷扬机顺利安装, 我局编制了本施工方案。2、 编制依据( 1) 《金沙江乌东德水电站大坝土建及金属结构安装工程施工招标文件》 ( 合同编号: WWD/0266) ; ( 2) 《坝后水垫塘自然边坡清理与防护图》( 139E65-SDT-06-01～03) ; ( 3) 《坝后水垫塘自然边坡清理区中小型块体处理图》( 139E65-SDT-06-04～05) ; ( 4) 《关于右岸地下电站进水口边坡上方白沟治理的通知》( 长乌设枢( 右电) 通字[ ]第 1-01 号) ; ( 5) 《右岸白沟自然边坡新增治理专项施工方案》( WDDDB 技[ ]-047) ; ( 6) 《水工混凝土施工法律规范》 ; ( 7) 《建筑边坡工程技术法律规范》 ; ( 8) 《钢筋焊接及验收规程》 ; ( 9) 《施工机械安全技术操作规程( 第九章 缆索起重机) 》 。3、 卷扬机布置3.1 卷扬机布置位置及相关特性 根据材料转运要求, 在右岸 12-1 出口靠上游侧高程 1180m 平台处分别布置 2 台 5T卷扬机, 具体位置详见附图 DB-技[ ]-080-1/1, 具体卷扬机特性见下表: 表 1 右岸白沟自然边坡卷杨机布置特性表编号卷扬机吨位(t)设计提升重量高程( m) 长度( m) 用途B1#卷 扬5＜0.5T1180.00 ～1296.50288材料运至右岸白沟自然边坡高程1296.50m 缓台下载后可任意编辑机B2#卷 扬机5＜0.5T1180.00 ～1162.50305材料运至右岸白沟 1150 勘探路靠近沟心高程 1153.50m 缓台3.2 缆索吊装系统布置 3.2.1 缆索系统的总体布置缆索吊装系统包括承重索、 牵引索、 跑车; 主要由上、 下承重索锚固系统、 卷扬机地锚及基础构成的锚固和基础体系组成。根据缆索的装料点及右岸白沟自然边坡地形、 地质情况, 本工程 1#缆索承重索选用 1φ18 钢丝绳, 牵引索选用 1φ14 钢丝绳, 主跨为 288m, 承重索长 311m,牵引索长630m, 最大扬程 116.5m、 2#缆索...
