右线曹源隧道施工方案培训资料

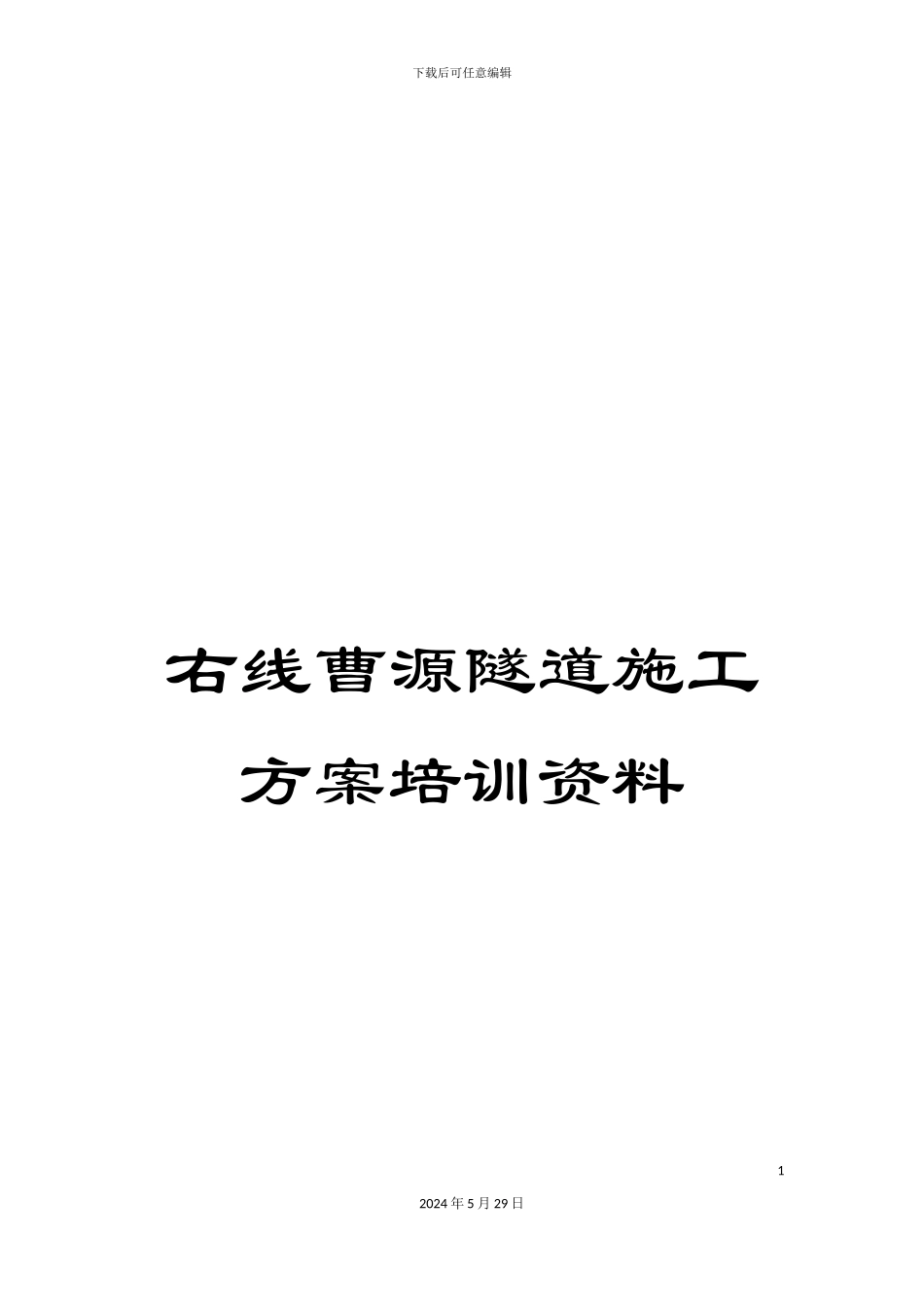

右线曹源隧道施工方案培训资料_第1页
1/62

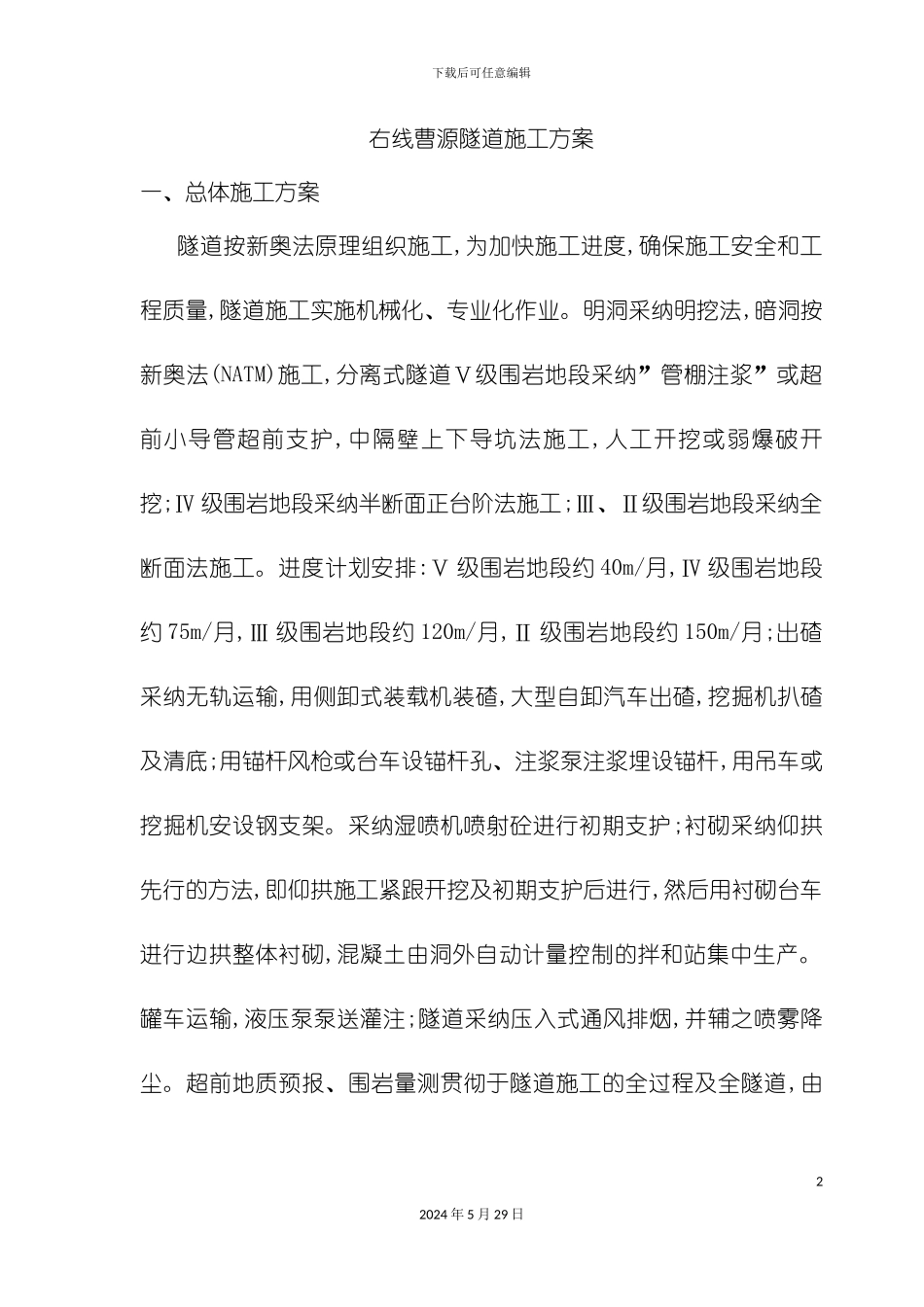

右线曹源隧道施工方案培训资料_第2页
2/62

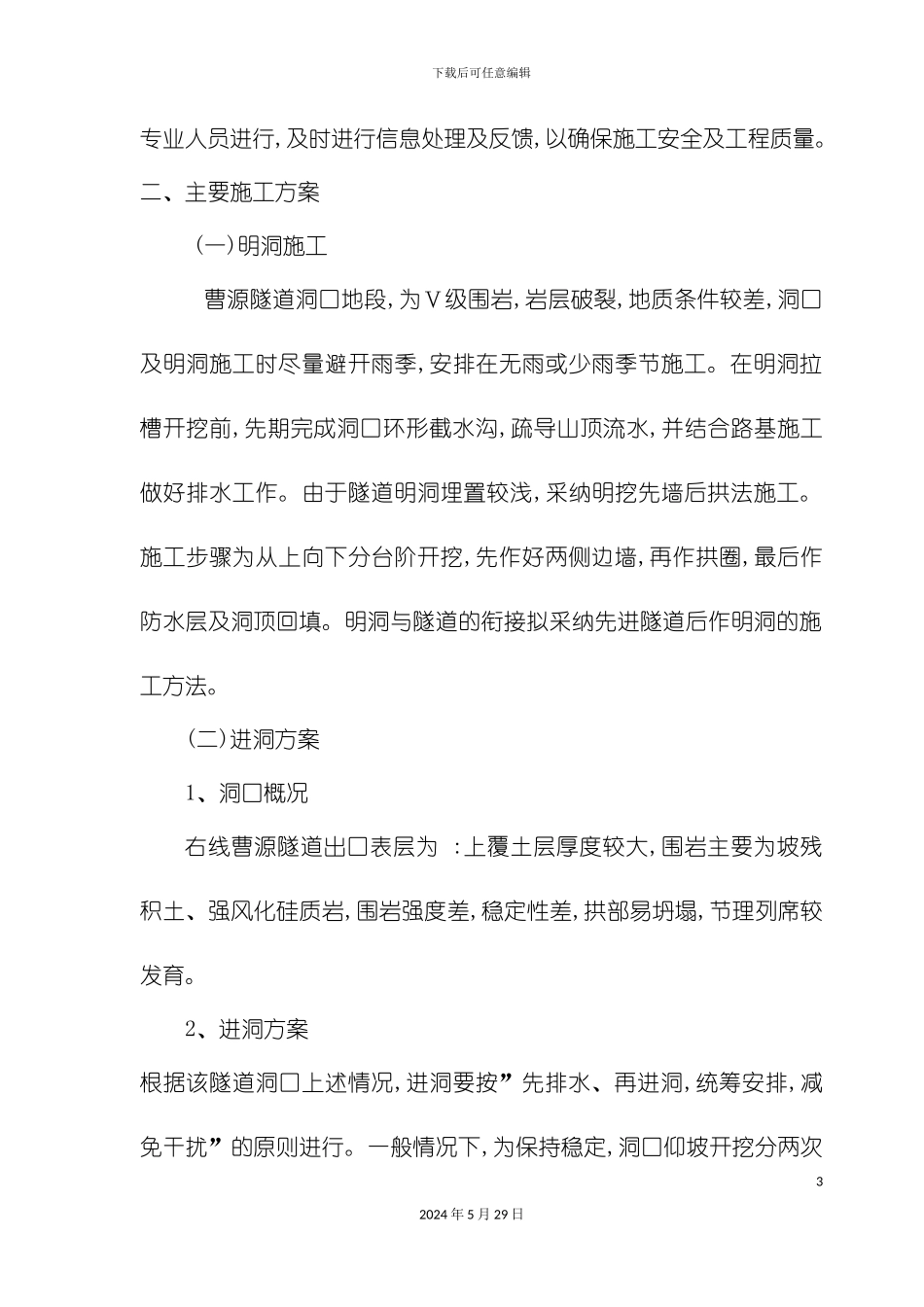

右线曹源隧道施工方案培训资料_第3页
3/62
下载后可任意编辑右线曹源隧道施工方案培训资料12024 年 5 月 29 日下载后可任意编辑右线曹源隧道施工方案一、总体施工方案隧道按新奥法原理组织施工,为加快施工进度,确保施工安全和工程质量,隧道施工实施机械化、专业化作业。明洞采纳明挖法,暗洞按新奥法(NATM)施工,分离式隧道Ⅴ级围岩地段采纳”管棚注浆”或超前小导管超前支护,中隔壁上下导坑法施工,人工开挖或弱爆破开挖;Ⅳ 级围岩地段采纳半断面正台阶法施工;Ⅲ、Ⅱ级围岩地段采纳全断面法施工。进度计划安排:Ⅴ 级围岩地段约 40m/月,Ⅳ 级围岩地段约 75m/月,Ⅲ 级围岩地段约 120m/月,Ⅱ 级围岩地段约 150m/月;出碴采纳无轨运输,用侧卸式装载机装碴,大型自卸汽车出碴,挖掘机扒碴及清底;用锚杆风枪或台车设锚杆孔、注浆泵注浆埋设锚杆,用吊车或挖掘机安设钢支架。采纳湿喷机喷射砼进行初期支护;衬砌采纳仰拱先行的方法,即仰拱施工紧跟开挖及初期支护后进行,然后用衬砌台车进行边拱整体衬砌,混凝土由洞外自动计量控制的拌和站集中生产。罐车运输,液压泵泵送灌注;隧道采纳压入式通风排烟,并辅之喷雾降尘。超前地质预报、围岩量测贯彻于隧道施工的全过程及全隧道,由22024 年 5 月 29 日下载后可任意编辑专业人员进行,及时进行信息处理及反馈,以确保施工安全及工程质量。二、主要施工方案(一)明洞施工曹源隧道洞口地段,为Ⅴ级围岩,岩层破裂,地质条件较差,洞口及明洞施工时尽量避开雨季,安排在无雨或少雨季节施工。在明洞拉槽开挖前,先期完成洞口环形截水沟,疏导山顶流水,并结合路基施工做好排水工作。由于隧道明洞埋置较浅,采纳明挖先墙后拱法施工。施工步骤为从上向下分台阶开挖,先作好两侧边墙,再作拱圈,最后作防水层及洞顶回填。明洞与隧道的衔接拟采纳先进隧道后作明洞的施工方法。(二)进洞方案1、洞口概况右线曹源隧道出口表层为 :上覆土层厚度较大,围岩主要为坡残积土、强风化硅质岩,围岩强度差,稳定性差,拱部易坍塌,节理列席较发育。2、进洞方案根据该隧道洞口上述情况,进洞要按”先排水、再进洞,统筹安排,减免干扰”的原则进行。一般情况下,为保持稳定,洞口仰坡开挖分两次32024 年 5 月 29 日下载后可任意编辑进行:第一次仅挖至设计成洞面位置,并进行临时防护;第二次在洞口段衬砌完成不小于 50m 时再挖至设计位置并进行永久防护。(1)隧道进洞较长隧道进洞是本标段的施工一重点,根据设计要求对于曹源隧道采纳 C25 砼套拱做管棚固定墙护拱内设四榀 U25 型钢,...
