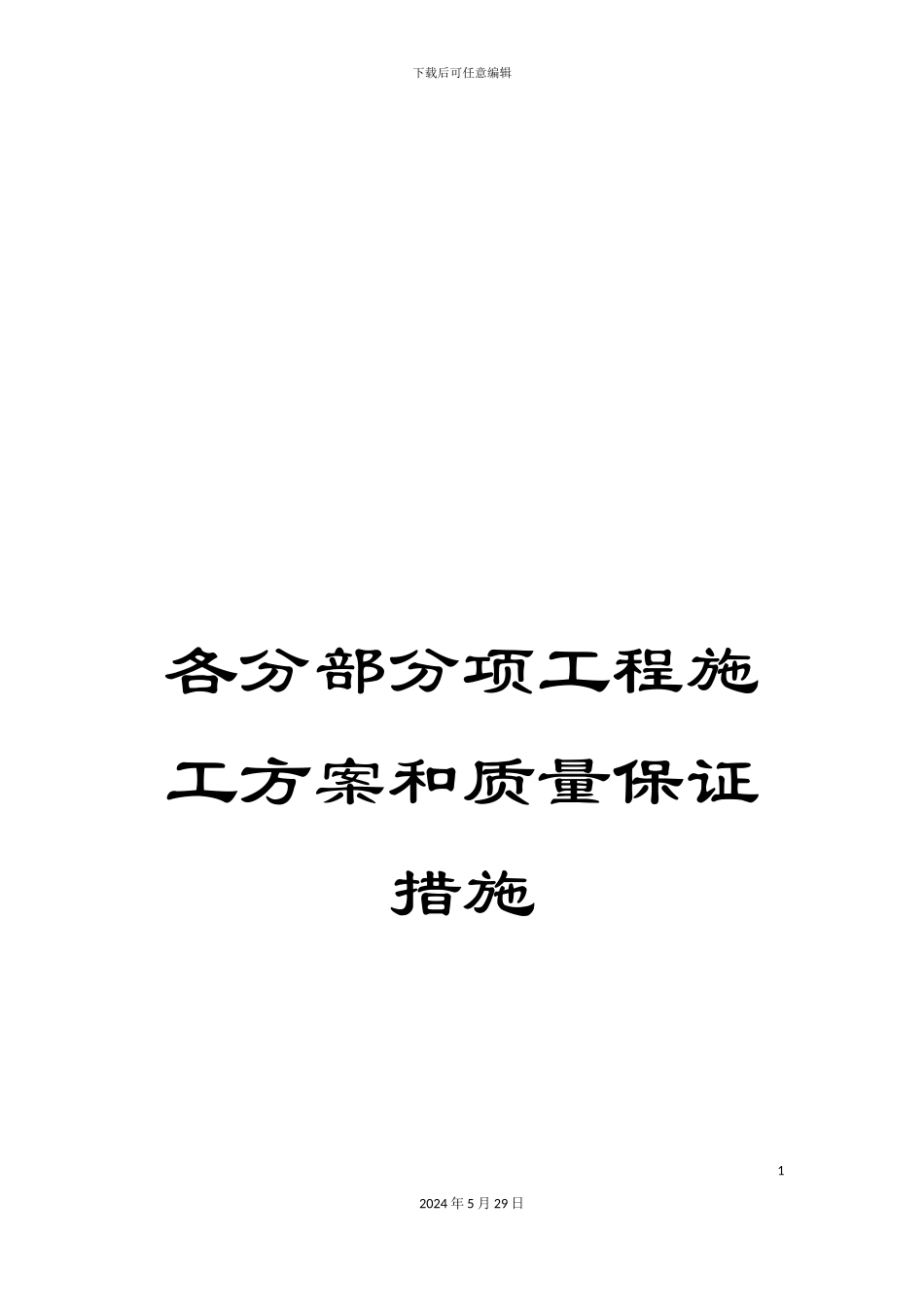

各分部分项工程施工方案和质量保证措施VIP专享

下载后可任意编辑各分部分项工程施工方案和质量保证措施12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑4、各分部分项工程施工方案与质量保证措施4.1 各分部分项工程施工方案4.1.1 施工测量方案4.1.1.1 测量仪器该工程计划配备的测量仪器见下表:测量仪器序号器具名称器具用途型号精度数量1电子全站仪定位放线Topcon GTS-821A±1″,±(2mm+2ppm·D)12激光垂准仪重要轴线的竖向传递DJ3-L110"33经纬仪定位放线J2-2B34水准仪标高控制DSZ-2B35激光平面度仪水平面控制JYJ-J10"26钢卷尺定位放线5m/30m/50m1/100012/3/37测微器沉降观测18铟钢尺沉降观测2m232024 年 5 月 29 日下载后可任意编辑测量仪器9塔尺3m/5m3检测仪器10托线板墙面、楼地面垂直度控制200×150×121mm311稠度仪测量砂浆稠度112坍落度量筒测量混凝土坍落度213自动温湿记录仪自动记录温湿度2 14温湿度仪测试温湿度2 15接地电阻测量仪安全测试2C-8A24.1.1.2 施工平面控制网的建立根据建设单位提供城市坐标点,结合现场实际情况,用极坐标法根据所计算的方位角,用电子全站仪将控制点分别投射到施工现场,经复核无误后,作为现场施工的主要控制点,根据控制点定出其余轴线,用 50m 钢卷尺根据其与轴线的关系逐一定出,并定好其延长线的护桩。基础施工时根据现场护桩控制点,向下投射到基坑内,定出各轴线的相对位置,用来控制地下室阶段的施工。为了保证控制线的精度,要做到每投一层用仪器对各轴关系进行校验,轴线偏差不得大于 3mm,测量时要精密整平,水平度盘水准度,以减少系统误差。42024 年 5 月 29 日下载后可任意编辑施工测量控制网平面布置图52024 年 5 月 29 日下载后可任意编辑4.1.1.3 现场标高控制点建立根据提供的高程点用精密仪器引至施工现场,不少于三个互相通视的点,并做好保护措施,以控制结构设计高度。控制点的保护如图4.1.1.4 竖向测量传递(1)本工程的竖向测量采纳内控法,仪器采纳激光铅垂仪。(2)内控法轴线控制点的设置:在±0.000 首层平面上,适当位置设置与轴线平行的辅助轴线。辅助轴线距轴线 800～1000mm 为宜,并在辅助轴线交点或端点处埋设标志。埋设标志采纳 150㎜×150㎜钢板。用全站仪将控制点精确测试到±0.000 平面预埋钢板上,用钢针刻出(＋)字线作为室内控制网基准点,作为竖向引测的依据。首层楼板预埋钢板靶心P1主体结构铅垂控制点平面布置图62024 年 5 月 29 日下载后可任意编辑(3)首层以上位置...
