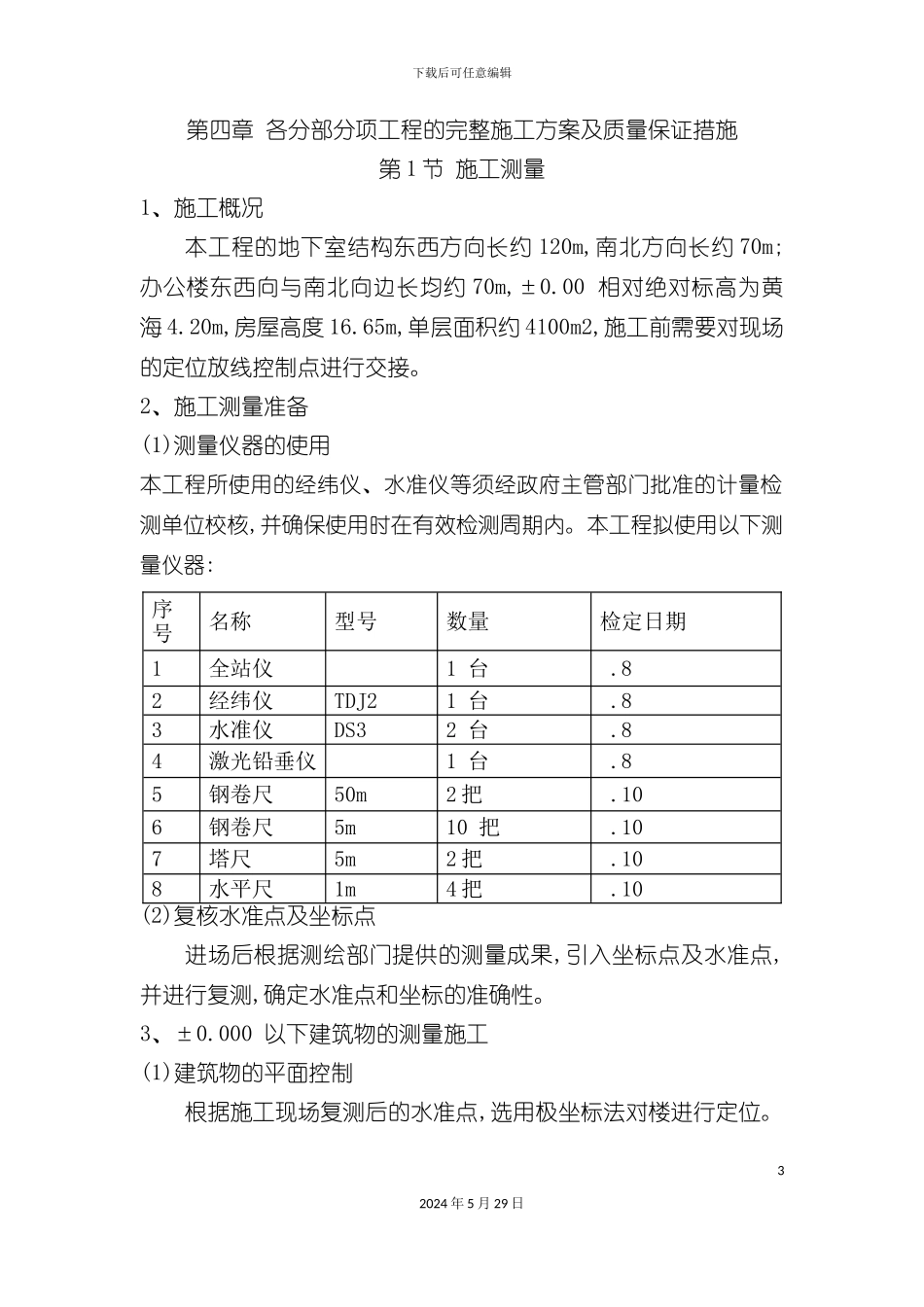

下载后可任意编辑各分部分项工程的完整施工方案及质量保证措施12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑第四章 各分部分项工程的完整施工方案及质量保证措施第 1 节 施工测量1、施工概况本工程的地下室结构东西方向长约 120m,南北方向长约 70m;办公楼东西向与南北向边长均约 70m,±0.00 相对绝对标高为黄海 4.20m,房屋高度 16.65m,单层面积约 4100m2,施工前需要对现场的定位放线控制点进行交接。2、施工测量准备(1)测量仪器的使用本工程所使用的经纬仪、水准仪等须经政府主管部门批准的计量检测单位校核,并确保使用时在有效检测周期内。本工程拟使用以下测量仪器:序号名称型号数量检定日期1全站仪1 台 .82经纬仪TDJ21 台 .83水准仪DS32 台 .84激光铅垂仪1 台 .85钢卷尺50m2 把 .106钢卷尺5m10 把 .107塔尺5m2 把 .108水平尺1m4 把 .10(2)复核水准点及坐标点进场后根据测绘部门提供的测量成果,引入坐标点及水准点,并进行复测,确定水准点和坐标的准确性。3、±0.000 以下建筑物的测量施工(1)建筑物的平面控制根据施工现场复测后的水准点,选用极坐标法对楼进行定位。32024 年 5 月 29 日下载后可任意编辑确定地下平面控制网和高程控制点的位置。先在地下室垫层上引测建筑物轴线交点,然后根据地下室平面图弹出所有轴线及建筑物外边线。将轴线控制点外移至基坑外固定的建筑物或地标上,并在基坑内设置木桩作为地下结构的平面控制点。在基础施工过程中,对轴线控制桩每周复测一次,防止桩位移动,影响精度。地下室顶板施工完毕后,对地下室使用的定位控制桩进行复测,校核无误后,将首层建筑轴线弹在地下室顶板上,作为首层测量施工的依据。每一层平面或每一施工段的轴线测设完后,必须进行自检,合格后及时填写报验单,并附报验内容的测量成果表,以便能及时验证各轴线的正确性。基础验线时,允许偏差如下表:轴线长度(l)允许偏差国家标准(mm)内控标准(mm)l≤30m±5±330m
