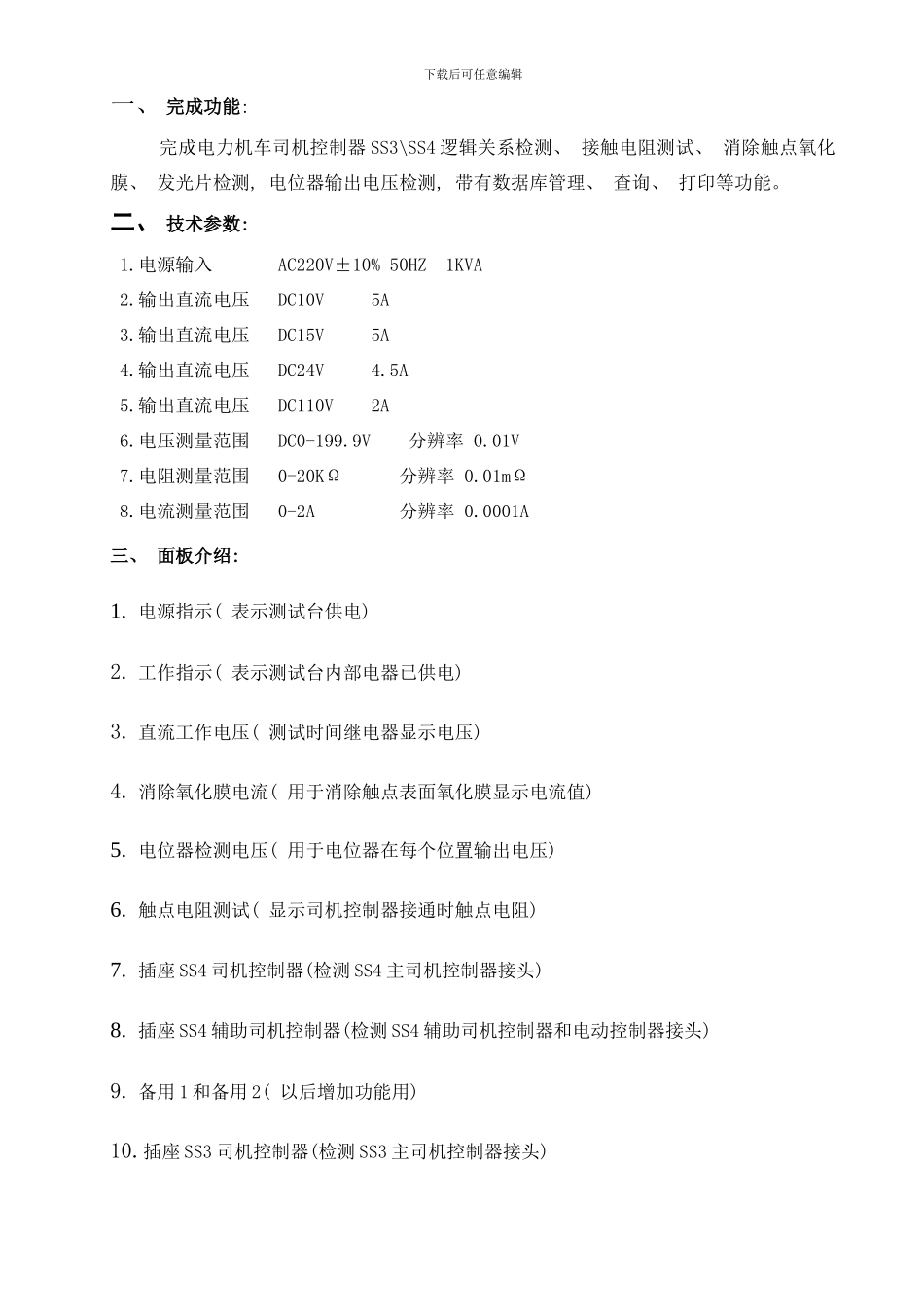

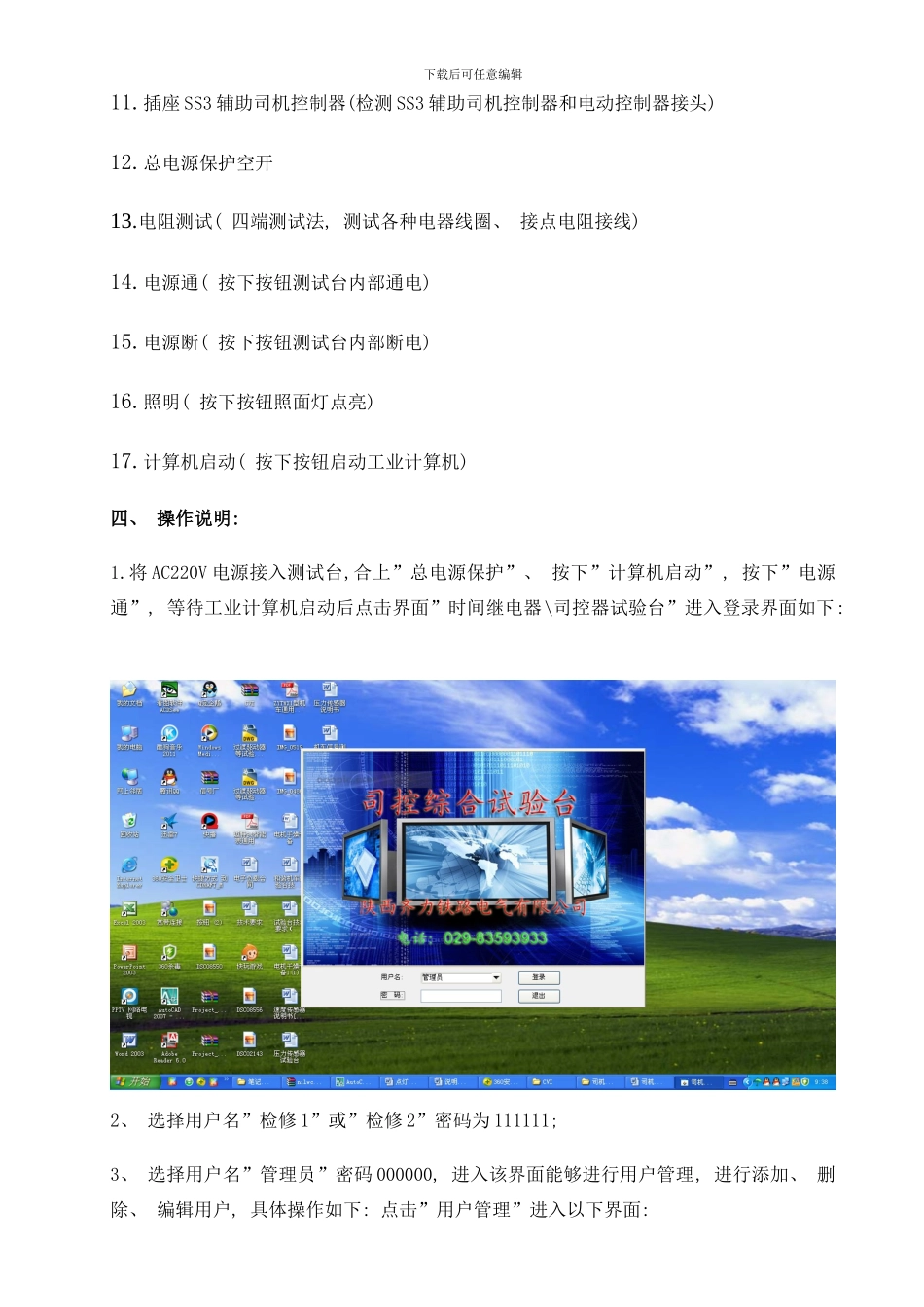

司机控制器试验台使用说明书陕西齐力铁路电气有限公司下载后可任意编辑一、 完成功能: 完成电力机车司机控制器 SS3\SS4 逻辑关系检测、 接触电阻测试、 消除触点氧化膜、 发光片检测, 电位器输出电压检测, 带有数据库管理、 查询、 打印等功能。二、 技术参数: 1.电源输入 AC220V±10% 50HZ 1KVA2.输出直流电压 DC10V 5A3.输出直流电压 DC15V 5A4.输出直流电压 DC24V 4.5A5.输出直流电压 DC110V 2A6.电压测量范围 DC0-199.9V 分辨率 0.01V7.电阻测量范围 0-20KΩ 分辨率 0.01mΩ8.电流测量范围 0-2A 分辨率 0.0001A三、 面板介绍: 1. 电源指示( 表示测试台供电) 2. 工作指示( 表示测试台内部电器已供电) 3. 直流工作电压( 测试时间继电器显示电压) 4. 消除氧化膜电流( 用于消除触点表面氧化膜显示电流值) 5. 电位器检测电压( 用于电位器在每个位置输出电压) 6. 触点电阻测试( 显示司机控制器接通时触点电阻) 7. 插座 SS4 司机控制器(检测 SS4 主司机控制器接头)8. 插座 SS4 辅助司机控制器(检测 SS4 辅助司机控制器和电动控制器接头)9. 备用 1 和备用 2( 以后增加功能用) 10.插座 SS3 司机控制器(检测 SS3 主司机控制器接头)下载后可任意编辑11.插座 SS3 辅助司机控制器(检测 SS3 辅助司机控制器和电动控制器接头)12.总电源保护空开13.电阻测试( 四端测试法, 测试各种电器线圈、 接点电阻接线) 14.电源通( 按下按钮测试台内部通电) 15.电源断( 按下按钮测试台内部断电) 16.照明( 按下按钮照面灯点亮) 17.计算机启动( 按下按钮启动工业计算机) 四、 操作说明: 1.将 AC220V 电源接入测试台,合上”总电源保护”、 按下”计算机启动”, 按下”电源通”, 等待工业计算机启动后点击界面”时间继电器\司控器试验台”进入登录界面如下: 2、 选择用户名”检修 1”或”检修 2”密码为 111111; 3、 选择用户名”管理员”密码 000000, 进入该界面能够进行用户管理, 进行添加、 删除、 编辑用户, 具体操作如下: 点击”用户管理”进入以下界面: 下载后可任意编辑4、 点击添加用户弹出”添加用户”对话框, 输入用户名、 密码、 选择用户权限”检修人或验收人”点击添加即可完成, 点击编辑用户弹出”编辑用户”对话框( 必须要选择编辑的用户, 例如选择检修 2) , 修改密码以及用户权限, 点击”编辑”即可完成, 假如需要删除用户, 直...
