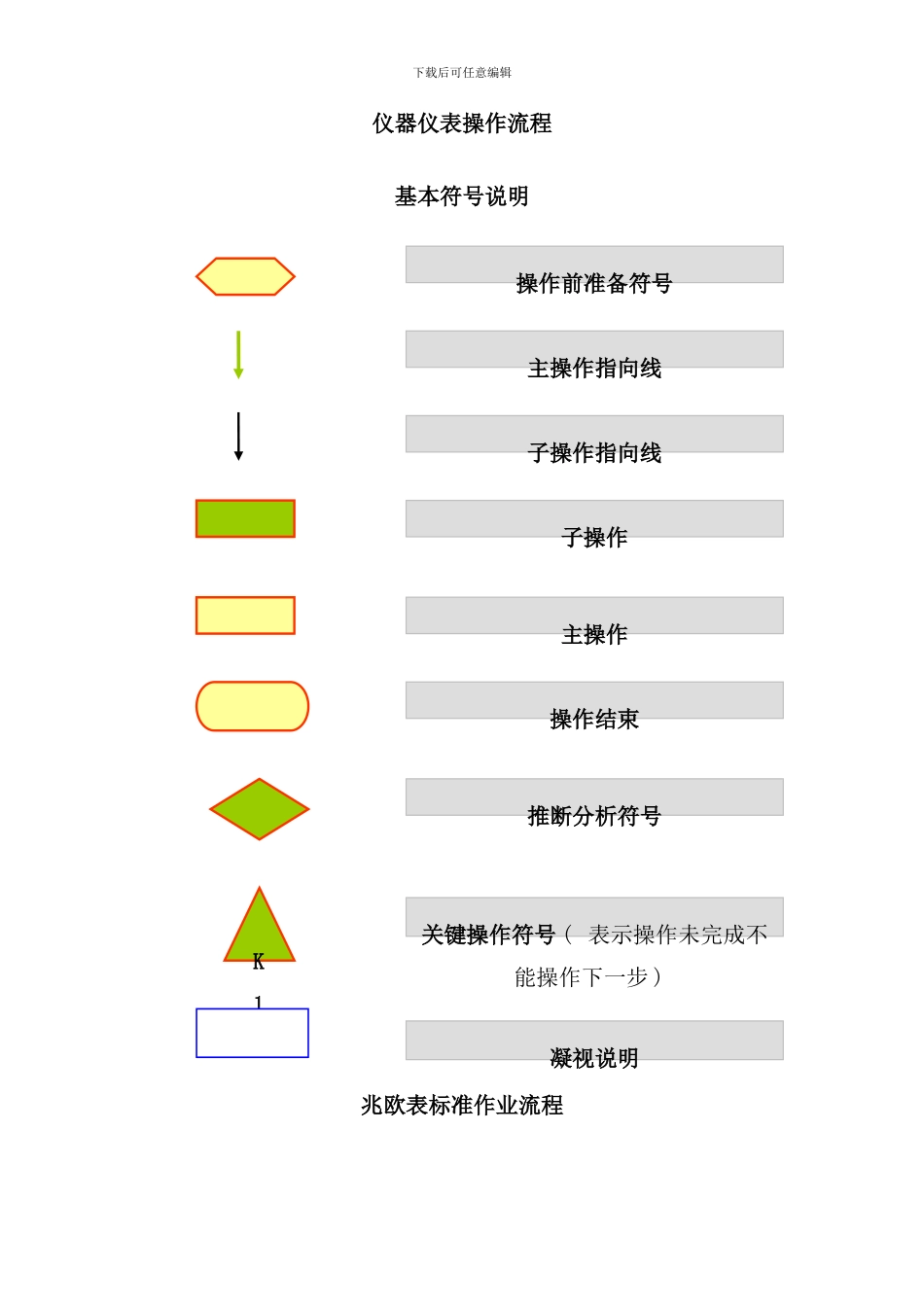

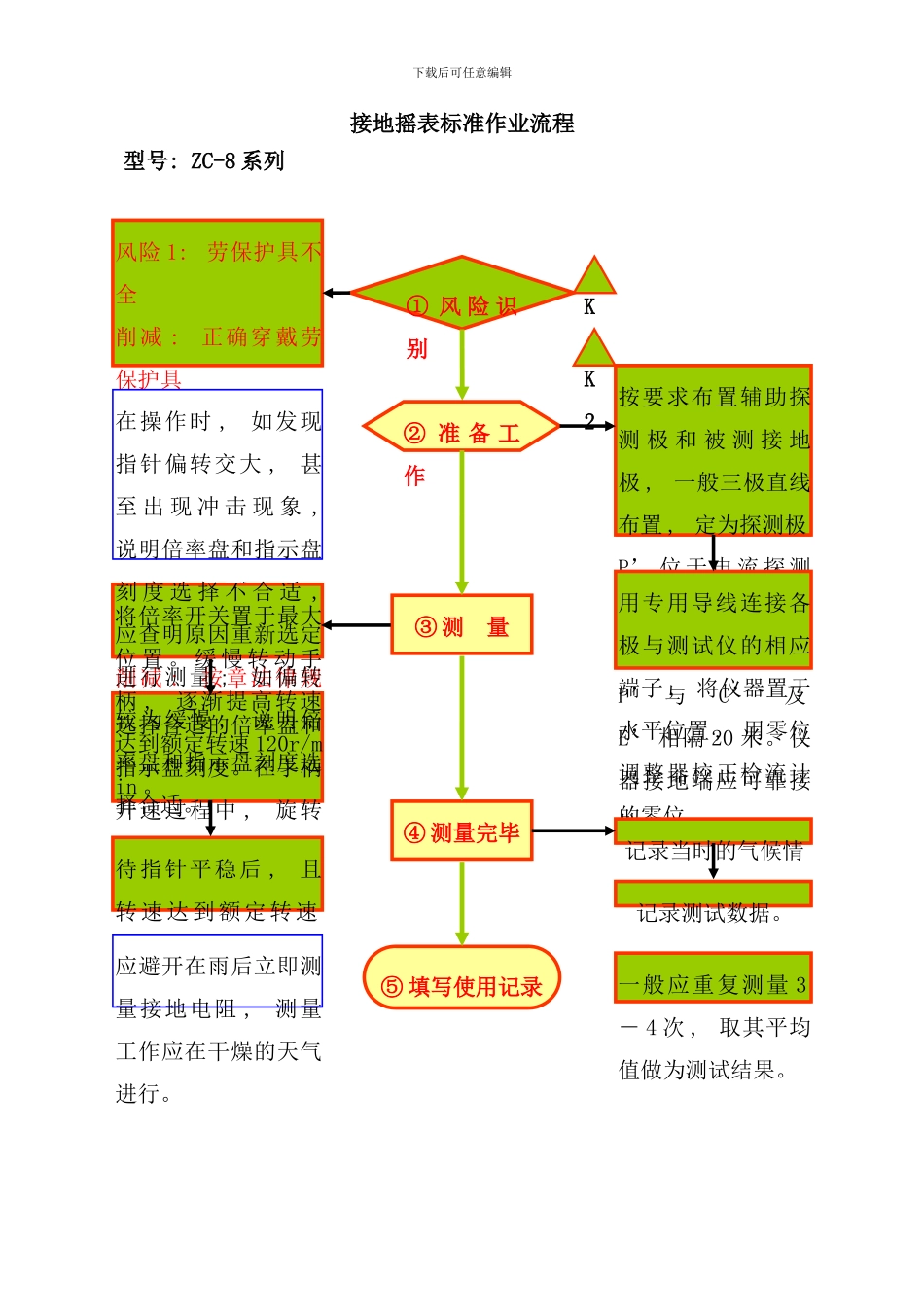

下载后可任意编辑仪器仪表操作流程基本符号说明兆欧表标准作业流程主操作指向线子操作指向线子操作主操作操作结束推断分析符号K1关键操作符号 ( 表示操作未完成不能操作下一步 ) 操作前准备符号凝视说明下载后可任意编辑 风险 1: 劳保护具不全削减 : 正确穿戴劳保护具风险 2: 各部件的螺丝松动削减 : 使用前紧固各连接部位风险 3: 选择兆欧表电压及量程不当削减 : 根据被试物电压等级选择相应的兆欧表① 风 险 识别如遇被试物表面的泄露电流较大时 , 或 对 重 要 的 被 试物 , 如 发 电 机 、 变压器等 , 为避开表面泄露的影响 , 必须加以屏蔽
屏蔽线应接在兆欧表的屏蔽端头” G” 上
将被试物接地端接于兆欧表的接地端头” E” 上 , 测量端接于兆欧表的火线端头” L” 上
接好线后 ( 火线临时不接被试物 ) , 驱 动 兆 欧 表 至120r/min, 其指针应指”∞” , 然后使 兆 欧 表 停 止 转动 , 将火线接至被试物 , 驱动兆欧表示 120r/min, 待指针稳定后 , 读取绝缘电阻的数值
④ 测量结束K1断 开 被 试 物 的 电源 , 拆除或断开对外的一切连线 , 并将其接地放电
此项操作应利用绝缘工具进行 , 不得直接用手直接接触放电导线
用干燥清洁柔软的布擦去被试物表面的污垢
将兆欧表放在水平位置 , 驱动兆欧表示 120r/min, 此时兆 欧 表 的 指 针 应指”∞” , 再用导线短接兆欧表的 L与 E 端头 , 其指针应指零
否则该兆欧表为坏的 , 应重换表测量
须将被试物充分放电 至 少 1 － 5 分钟
⑤ 填写使用记录③ 测 量② 准 备 工作K2一 般 额 定 电 压 为500V 以下的设备 , 选用 500V 或 1000V的兆欧表 ; 额定电压在 500V 以上的设备 , 则用 1000V 或2500V 的兆欧表
