各种气瓶充装操作规程

各种气瓶充装操作规程_第1页
1/26

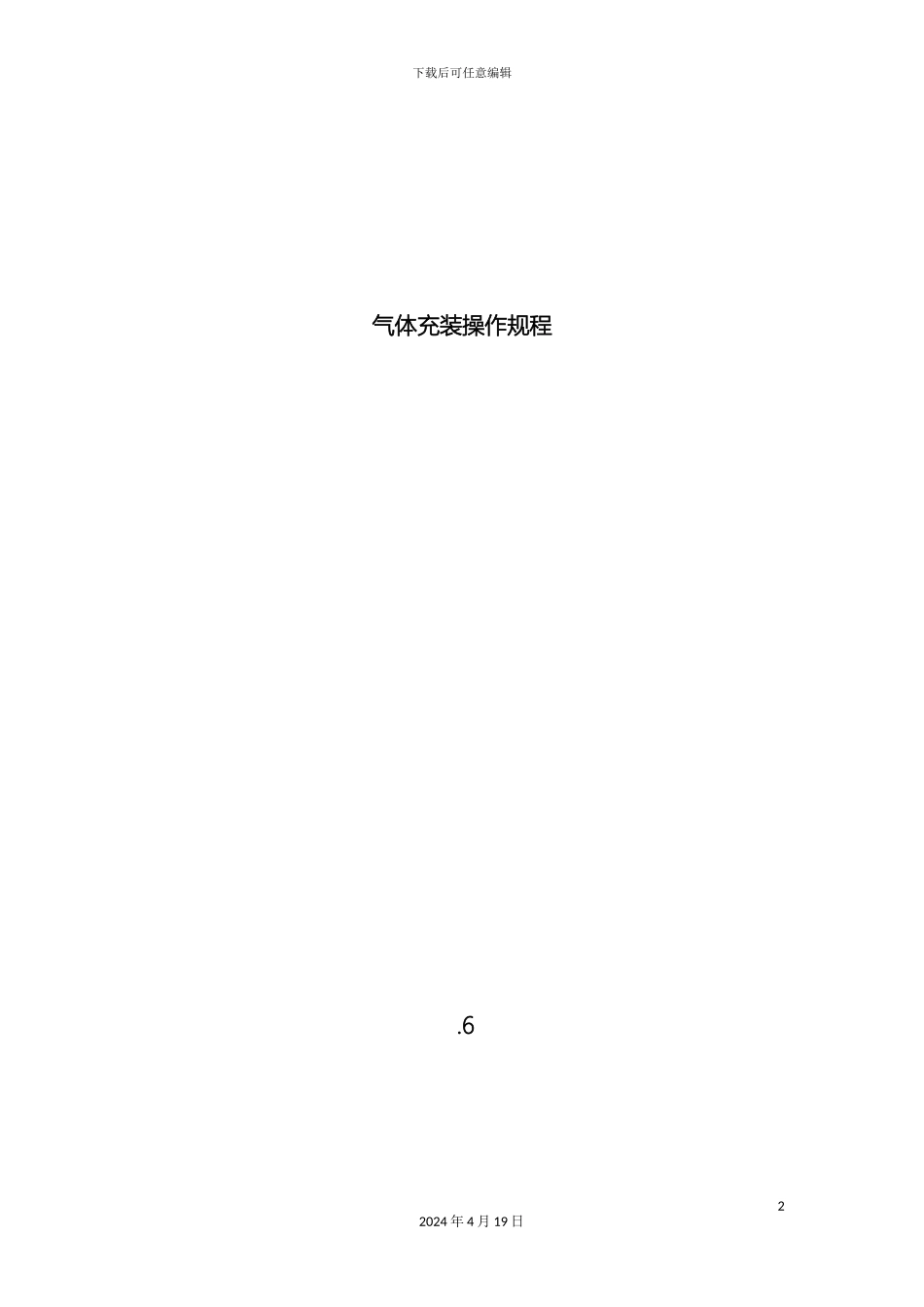

各种气瓶充装操作规程_第2页
2/26
各种气瓶充装操作规程_第3页
3/26
下载后可任意编辑各种气瓶充装操作规程12024 年 4 月 19 日下载后可任意编辑气体充装操作规程 .622024 年 4 月 19 日下载后可任意编辑氩气瓶充装操作规程为确保氩气充装安全及质量制定本规程,本规程适用于公称工作压力 15MPa、充装氩气的高压无缝气瓶,不适用于其它气体的充装。 1.充装前的准备 1.1 确认泵、气化器、充装卡具、阀门、管道系统完好,压力表、安全阀状态正常、灵敏可靠。 1.2 待充气瓶经充装前检查,符合充装法律规范要求。 1.3 确认气瓶公称工作压力、介质、颜色与所充装压力和介质相符,并在有效使用周期内。 1.4 气瓶应留有 0.05MPa 以上的余气,对无余气的气瓶必须进行加热、抽真空、置换处理合格后方可充装。 2.充装 32024 年 4 月 19 日下载后可任意编辑2.1 用卡具连接好待充气瓶,逐只打开瓶阀和支路阀,并检查有无泄漏现象。 2.2 打开泵进液阀、预冷阀和回气阀,对泵进行预冷,当预冷阀出口管余气排净出现满管液体时,启动泵。 2.3 逐渐关闭预冷阀,打开泵出口阀(泵出现有节奏的敲击声,否则应重新预冷)进行充装作业。 2.4 充装压力在 7MPa 前应逐只检查气瓶的温升情况,温升过高应终止该瓶的充装,并妥善处理。对无温升气瓶,应退出气瓶检查瓶阀,排除故障再另行充装。 2.5 充装压力达到 1.5MPa 后严禁插入空瓶。 2.6 充装中应控制充装速度,气瓶的充装流量不得大于 8m3/h。 2.7 充装中应注意观察气化器出口温度不得低于-30℃。 2.8 气瓶充装终了压力,应符合 GB/T14194- 《压缩气体气瓶充装规定》,不得超过在规定温度下的充装压力。 42024 年 4 月 19 日下载后可任意编辑氩气在不同充装温度下气瓶的最高充装压力 :气体名称 充装温度/℃ 气瓶的最高充装压力/MPa(公称压力) 氩气 5 13.9 10 14.315 14.720 15.0 25 15.4 30 15.7 35 16.1 40 16.4 45 16.8 50 17.1 2.9 在到达充装终了压力时,应逐步关闭改组进气阀并微开另一组进气阀,直至全关该组进气阀,全开另一组进气阀。 2.10 逐只关闭支路阀和瓶阀,从卡具上卸下气瓶。 2.11 逐只检查瓶阀和瓶体有无泄漏现象,并妥善处理。 2.12 充装完毕应仔细填写充装记录,签名备查。 2.13 充装合格的气瓶粘贴充装标签和警示标签。 2.14 充装结束,应关闭泵的进液阀、回气阀,打开预冷阀排液泄压,并停止泵的运行。确认预冷阀出口管无液体和气体时,关闭52024 年 4 月 19 ...
