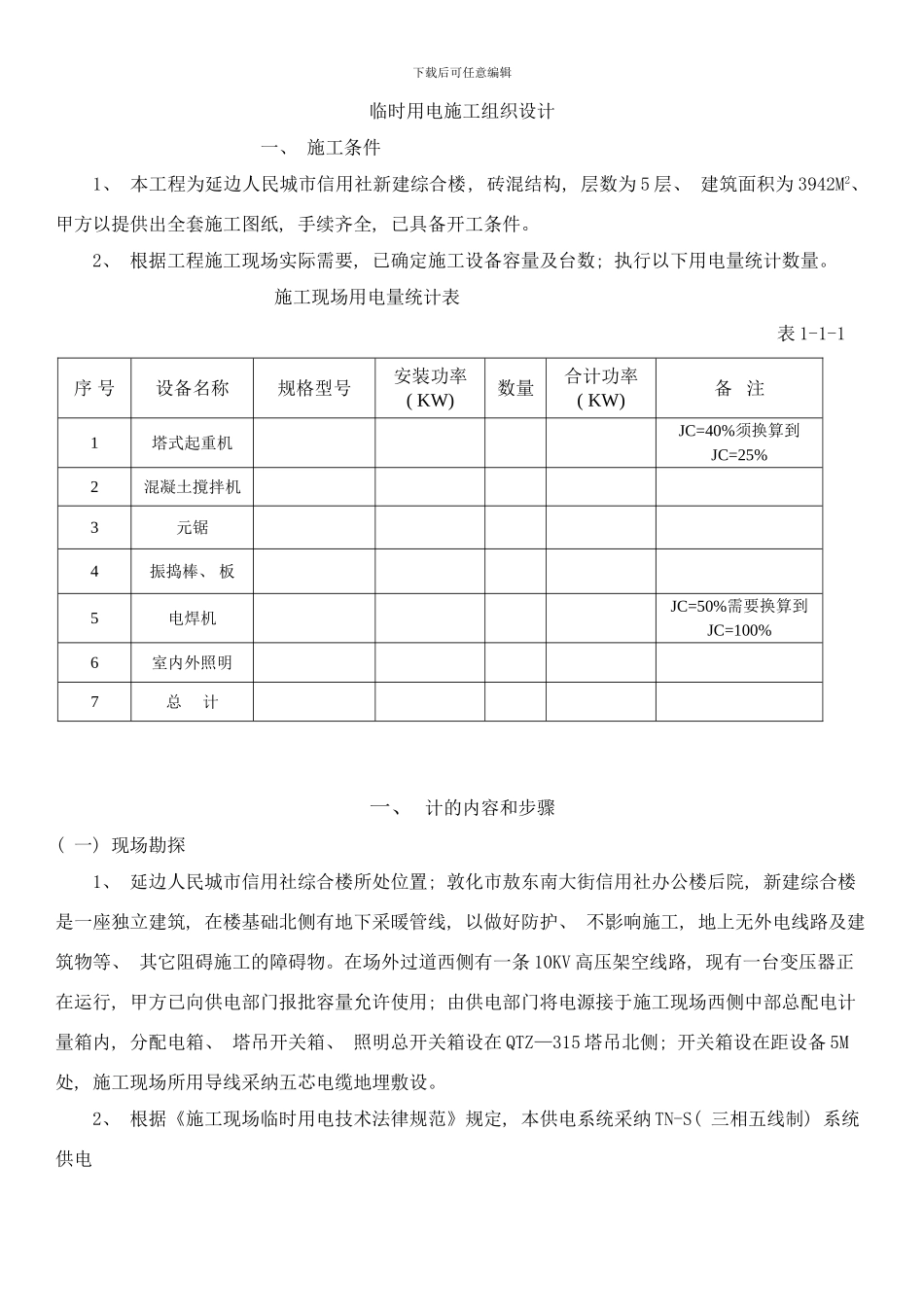

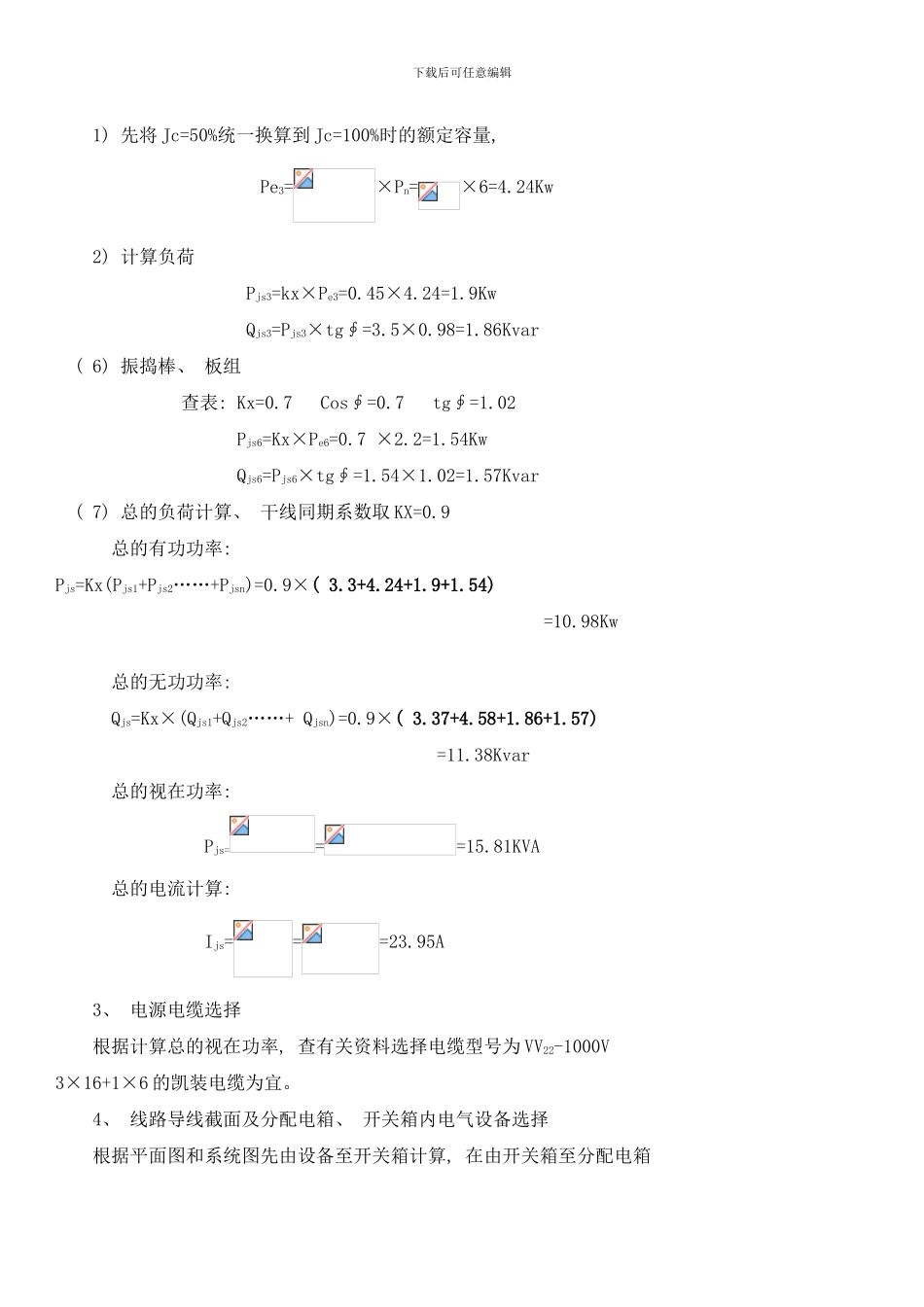

下载后可任意编辑临时用电施工组织设计一、 施工条件1、 本工程为延边人民城市信用社新建综合楼, 砖混结构, 层数为 5 层、 建筑面积为 3942M2、 甲方以提供出全套施工图纸, 手续齐全, 已具备开工条件。2、 根据工程施工现场实际需要, 已确定施工设备容量及台数; 执行以下用电量统计数量。施工现场用电量统计表表 1-1-1序 号设备名称规格型号安装功率( KW) 数量合计功率( KW) 备 注1塔式起重机JC=40%须换算到JC=25%2混凝土撹拌机3元锯4振捣棒、 板5电焊机JC=50%需要换算到JC=100%6室内外照明7总 计一、 计的内容和步骤( 一) 现场勘探 1、 延边人民城市信用社综合楼所处位置; 敦化市敖东南大街信用社办公楼后院, 新建综合楼是一座独立建筑, 在楼基础北侧有地下采暖管线, 以做好防护、 不影响施工, 地上无外电线路及建筑物等、 其它阻碍施工的障碍物。在场外过道西侧有一条 10KV 高压架空线路, 现有一台变压器正在运行, 甲方已向供电部门报批容量允许使用; 由供电部门将电源接于施工现场西侧中部总配电计量箱内, 分配电箱、 塔吊开关箱、 照明总开关箱设在 QTZ—315 塔吊北侧; 开关箱设在距设备 5M处, 施工现场所用导线采纳五芯电缆地埋敷设。2、 根据《施工现场临时用电技术法律规范》规定, 本供电系统采纳 TN-S( 三相五线制) 系统供电下载后可任意编辑( 二) 负荷计算1、 计算公式: 1) 、 塔吊电动机组规定统一换算到临时载荷率 JC=25%时的额定功率( KW) 其设备容量为: Pe =·Pn=Pn·2)、 电焊机组规定统一换算到 JC=100%时的额定功率( KW) 、 其设备容量为: Pe=·Pn=·Sn·Cos∮3) 、 用电设备组的 Kx、 Cos∮、 tg∮系数表表 1-1-2用 电 设 备 组 名 称KxCos∮tg∮砼搅拌机10 台以下10 台以上0.70.6 0.68 0.650.081.17塔式起重机10 台以下10 台以上 0.30.2 0.7 0.651.021.17 电 焊 机10 台以下10 台以上0.450.35 0.450.40.98 2.292、 计算负荷( 1) 塔式起重机组查表: Kx=0.3 Cos∮ tg∮=1.02 P1+P2=P 总1)、 先将 JC=40%统一换算到 JC=25%的额定容量; Pe 总×=17.4×=11Kw2)计算负荷: Pjs 总=Kx× pe 总=0.3×11=3.3KwQjs 总=Pjs 总×tg∮=3.3×1.02=3.37Kvar( 2) 撹拌机组查表: Kx=0.7 Cos∮=0.68 tg∮=1.08Pjs2=Kx×Pe2=0.7×6.05=4.24KwQJS2=Pjs2×tg∮=4.24×1.08=4.58Kvar( 3) 电焊机组查表: Kx=0.45 tg∮=1...
