合拢段施工方案样本

合拢段施工方案样本_第1页
1/22
合拢段施工方案样本_第2页
2/22
合拢段施工方案样本_第3页
3/22

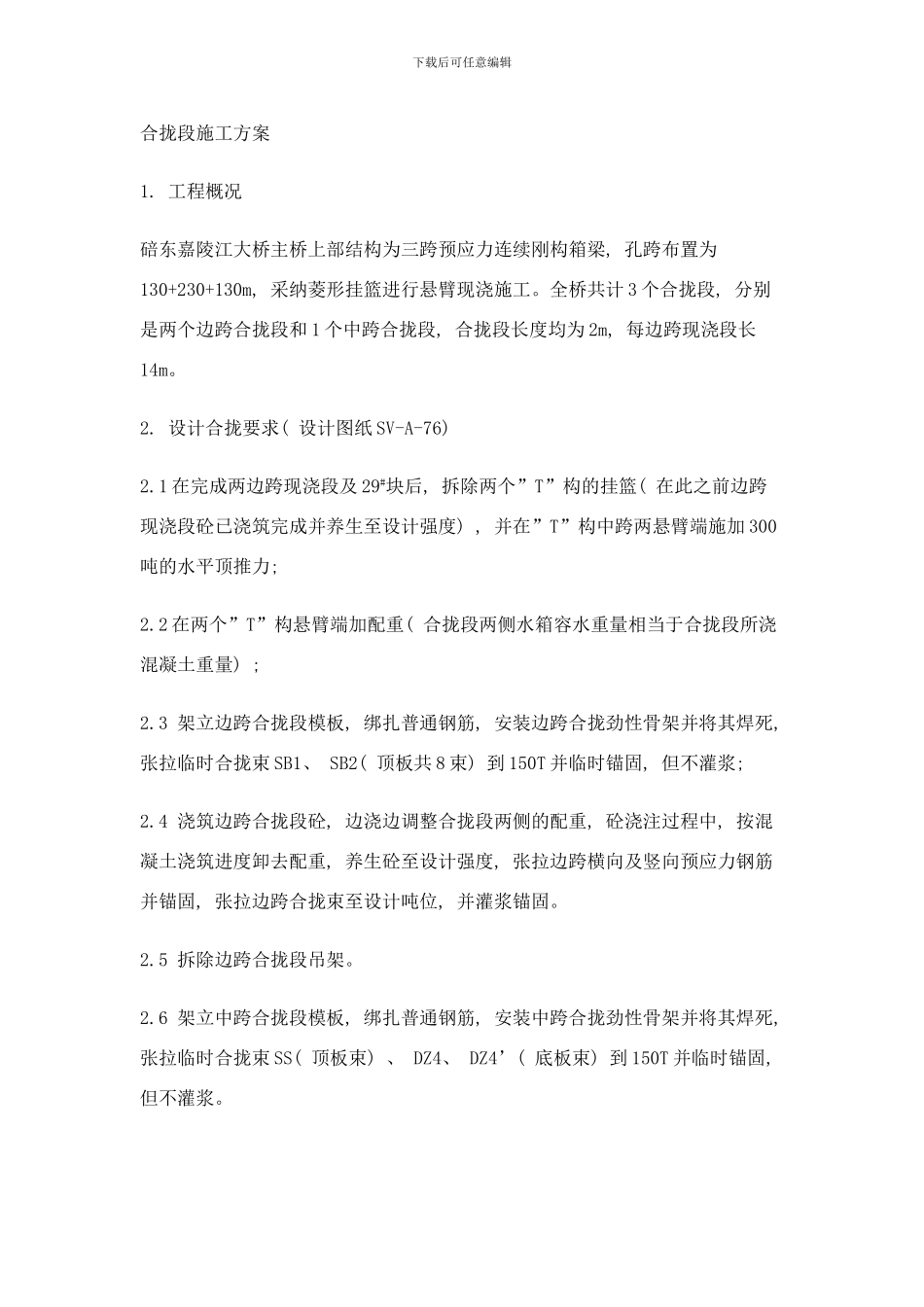

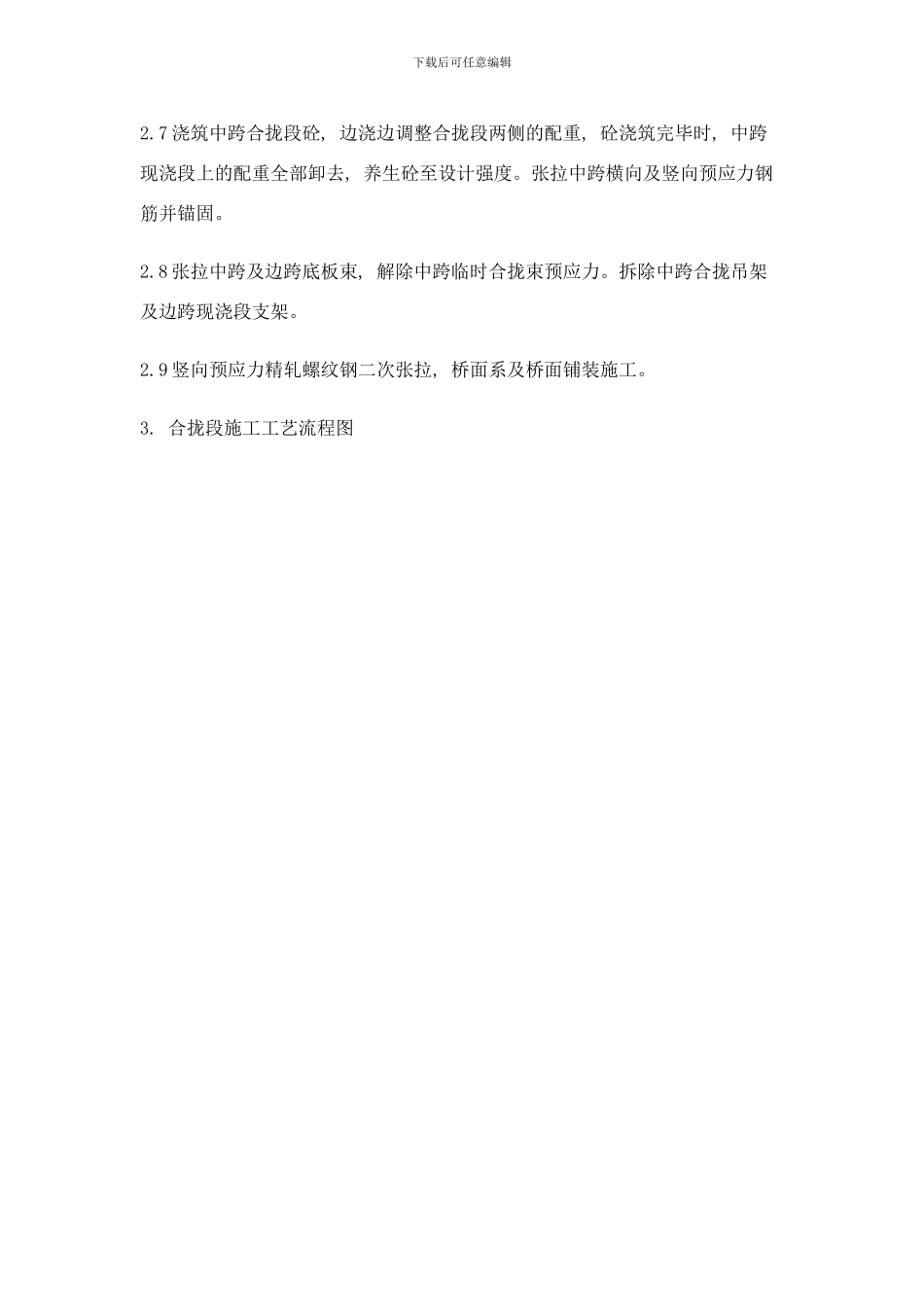

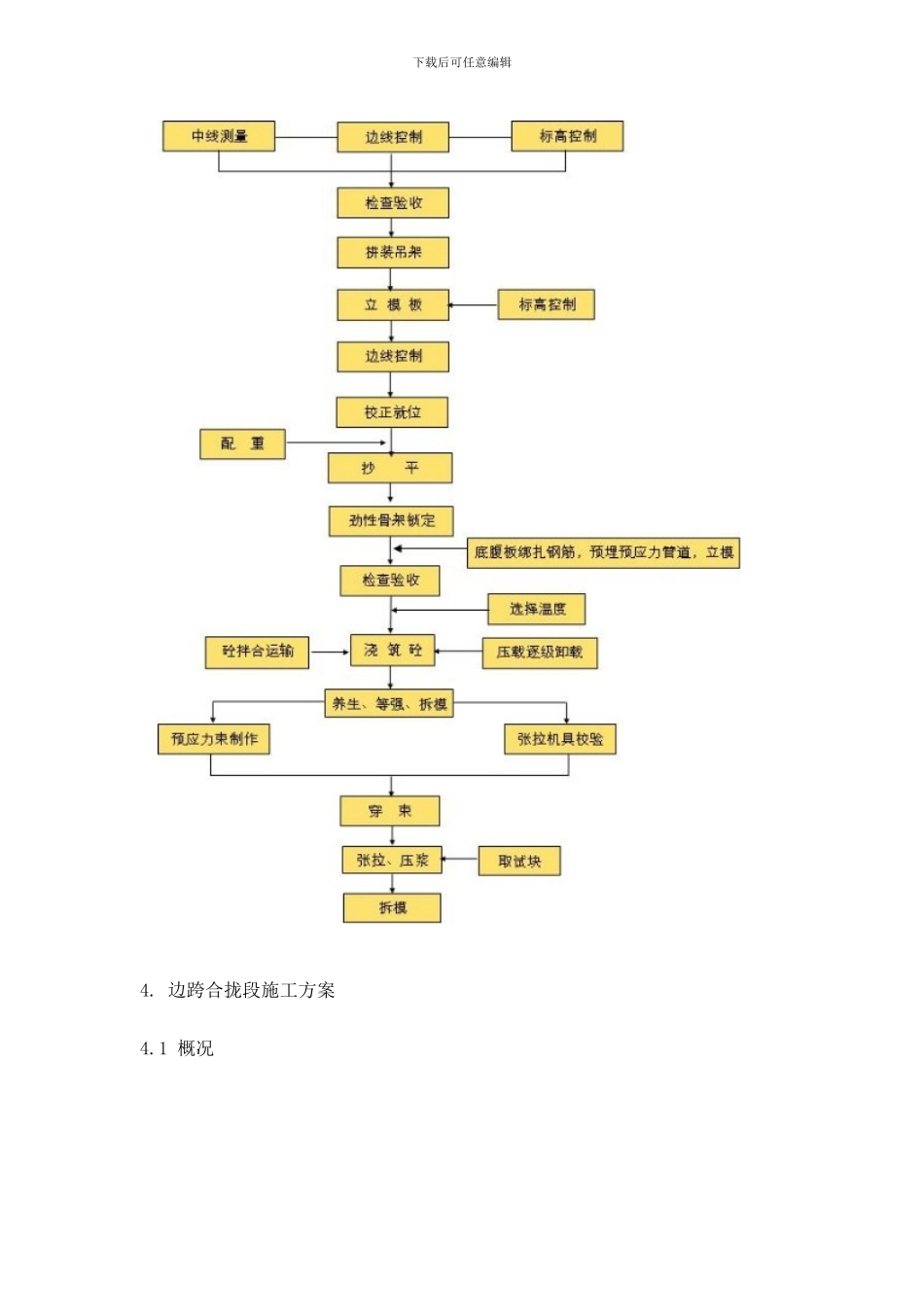

下载后可任意编辑合拢段施工方案 1. 工程概况碚东嘉陵江大桥主桥上部结构为三跨预应力连续刚构箱梁, 孔跨布置为130+230+130m, 采纳菱形挂篮进行悬臂现浇施工。全桥共计 3 个合拢段, 分别是两个边跨合拢段和 1 个中跨合拢段, 合拢段长度均为 2m, 每边跨现浇段长14m。2. 设计合拢要求( 设计图纸 SV-A-76) 2.1 在完成两边跨现浇段及 29#块后, 拆除两个”T”构的挂篮( 在此之前边跨现浇段砼已浇筑完成并养生至设计强度) , 并在”T”构中跨两悬臂端施加 300吨的水平顶推力; 2.2 在两个”T”构悬臂端加配重( 合拢段两侧水箱容水重量相当于合拢段所浇混凝土重量) ; 2.3 架立边跨合拢段模板, 绑扎普通钢筋, 安装边跨合拢劲性骨架并将其焊死, 张拉临时合拢束 SB1、 SB2( 顶板共 8 束) 到 150T 并临时锚固, 但不灌浆; 2.4 浇筑边跨合拢段砼, 边浇边调整合拢段两侧的配重, 砼浇注过程中, 按混凝土浇筑进度卸去配重, 养生砼至设计强度, 张拉边跨横向及竖向预应力钢筋并锚固, 张拉边跨合拢束至设计吨位, 并灌浆锚固。2.5 拆除边跨合拢段吊架。2.6 架立中跨合拢段模板, 绑扎普通钢筋, 安装中跨合拢劲性骨架并将其焊死, 张拉临时合拢束 SS( 顶板束) 、 DZ4、 DZ4’( 底板束) 到 150T 并临时锚固, 但不灌浆。下载后可任意编辑2.7 浇筑中跨合拢段砼, 边浇边调整合拢段两侧的配重, 砼浇筑完毕时, 中跨现浇段上的配重全部卸去, 养生砼至设计强度。张拉中跨横向及竖向预应力钢筋并锚固。2.8 张拉中跨及边跨底板束, 解除中跨临时合拢束预应力。拆除中跨合拢吊架及边跨现浇段支架。2.9 竖向预应力精轧螺纹钢二次张拉, 桥面系及桥面铺装施工。3. 合拢段施工工艺流程图下载后可任意编辑 4. 边跨合拢段施工方案4.1 概况下载后可任意编辑边跨合拢段全长 2.0m, 该处箱梁设计高度为 4.0m, 底板宽度为 11.0m, 顶板宽度为 19.0m, 腹板厚为 0.5m, 底板厚度为 0.32m, 顶板厚度为 0.25m, 边跨合拢段砼总方量为 31.9m3。4.2 边跨合拢段施工准备清除箱梁顶面及内箱的材料设备, 对于不需要的材料设备要全部清理到桥下, 必须要使用的材料设备应堆放到箱梁 0#块横隔板顶上, 尽最大限度减少对箱梁悬臂端标高的影响。4.3 合拢段吊架模板的就位边跨合拢时用挂篮腹板外模、 外模行走梁, 底板 29#块悬臂端侧采纳挂篮底纵梁前横梁作为横梁, 靠边跨现浇段一端直接利用既有满堂支架管, ...
