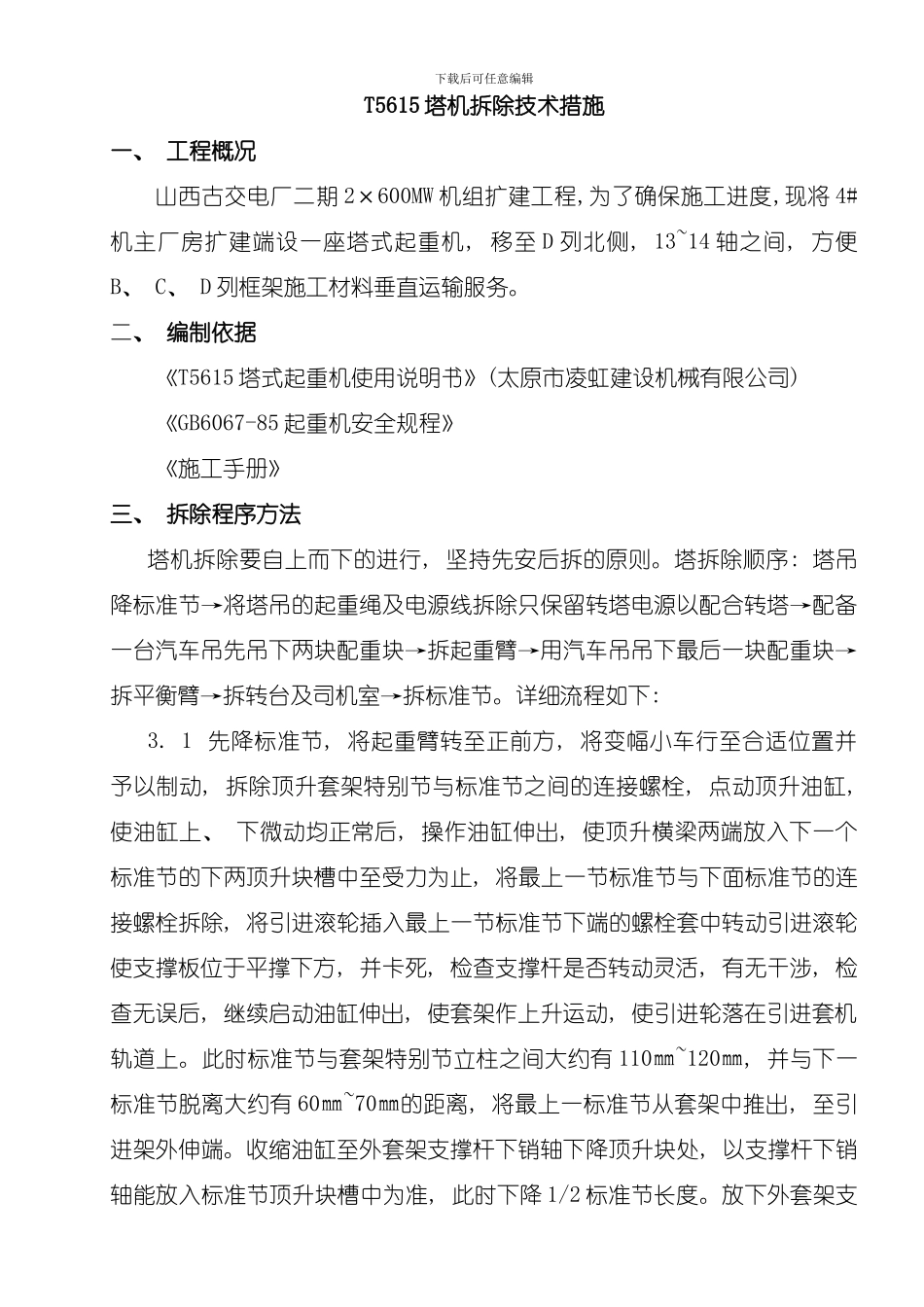

下载后可任意编辑T5615 塔机拆除技术措施一、 工程概况山西古交电厂二期 2×600MW 机组扩建工程,为了确保施工进度,现将 4#机主厂房扩建端设一座塔式起重机, 移至 D 列北侧, 13~14 轴之间, 方便B、 C、 D 列框架施工材料垂直运输服务。二、 编制依据《T5615 塔式起重机使用说明书》(太原市凌虹建设机械有限公司)《GB6067-85 起重机安全规程》《施工手册》三、 拆除程序方法塔机拆除要自上而下的进行, 坚持先安后拆的原则。塔拆除顺序: 塔吊降标准节→将塔吊的起重绳及电源线拆除只保留转塔电源以配合转塔→配备一台汽车吊先吊下两块配重块→拆起重臂→用汽车吊吊下最后一块配重块→拆平衡臂→拆转台及司机室→拆标准节。详细流程如下: 3. 1 先降标准节, 将起重臂转至正前方, 将变幅小车行至合适位置并予以制动, 拆除顶升套架特别节与标准节之间的连接螺栓, 点动顶升油缸, 使油缸上、 下微动均正常后, 操作油缸伸出, 使顶升横梁两端放入下一个标准节的下两顶升块槽中至受力为止, 将最上一节标准节与下面标准节的连接螺栓拆除, 将引进滚轮插入最上一节标准节下端的螺栓套中转动引进滚轮使支撑板位于平撑下方, 并卡死, 检查支撑杆是否转动灵活, 有无干涉, 检查无误后, 继续启动油缸伸出, 使套架作上升运动, 使引进轮落在引进套机轨道上。此时标准节与套架特别节立柱之间大约有 110㎜~120㎜, 并与下一标准节脱离大约有 60㎜~70㎜的距离, 将最上一标准节从套架中推出, 至引进架外伸端。收缩油缸至外套架支撑杆下销轴下降顶升块处, 以支撑杆下销轴能放入标准节顶升块槽中为准, 此时下降 1/2 标准节长度。放下外套架支下载后可任意编辑撑杆, 点动收缩油缸, 直到支撑杆下销轴与标准节顶升块园槽接触为止, 此时外套架的力由支撑杆传递给标准节顶升块。点动收缩油缸, 将顶升横梁由标准节顶升块槽推出, 操作油缸伸出, 顶升横梁进入下一标准节的上顶升块槽中受力为止, 拉出外套架中支撑杆, 收缩油缸, 使外套架下降与标准节相接触。点动油缸, 使外套架与标准节( 塔身) 连接, 用螺栓将标准节外套架紧固定连接。向外跑车将节平稳落于地上。一个标准节下降完成。下一标准节按此过程。3.2 将 25 吨吊车支于塔身东面, 便于吊车拆卸其它部件使用, 和短绳具, 将平衡重部分取下, 剩余两块 2.65t 平衡重临时不拆除。3.3 拆卸起重臂3.3.1、 首先拆主钩钢丝绳, 将吊钩落于地面上, 由两人起到重...
