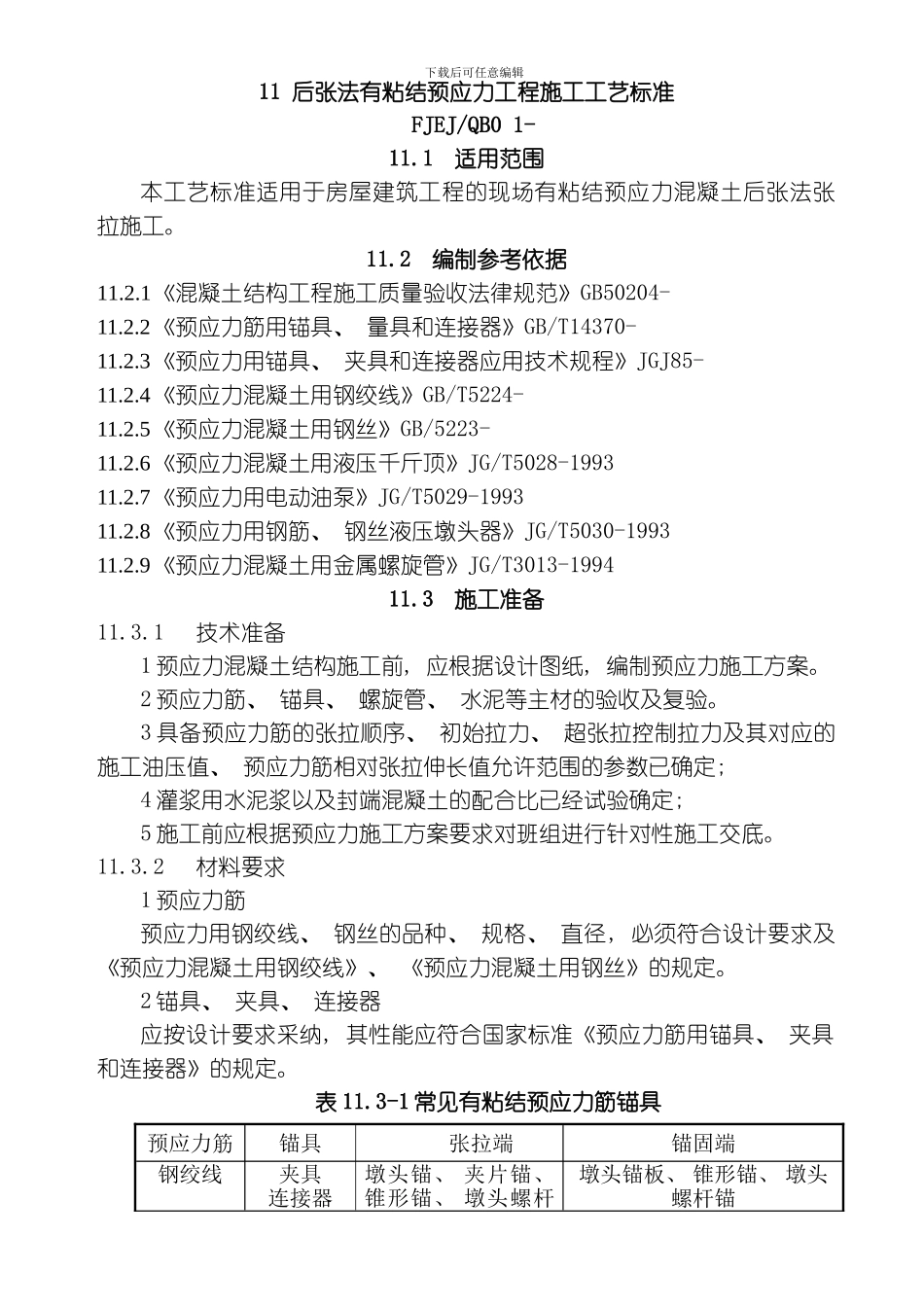

下载后可任意编辑11 后张法有粘结预应力工程施工工艺标准FJEJ/QB0 1- 11.1适用范围本工艺标准适用于房屋建筑工程的现场有粘结预应力混凝土后张法张拉施工。11.2编制参考依据11.2.1《混凝土结构工程施工质量验收法律规范》GB50204- 11.2.2《预应力筋用锚具、 量具和连接器》GB/T14370- 11.2.3《预应力用锚具、 夹具和连接器应用技术规程》JGJ85- 11.2.4《预应力混凝土用钢绞线》GB/T5224- 11.2.5《预应力混凝土用钢丝》GB/5223- 11.2.6《预应力混凝土用液压千斤顶》JG/T5028-199311.2.7《预应力用电动油泵》JG/T5029-199311.2.8《预应力用钢筋、 钢丝液压墩头器》JG/T5030-199311.2.9《预应力混凝土用金属螺旋管》JG/T3013-199411.3施工准备11.3.1技术准备1 预应力混凝土结构施工前, 应根据设计图纸, 编制预应力施工方案。2 预应力筋、 锚具、 螺旋管、 水泥等主材的验收及复验。3 具备预应力筋的张拉顺序、 初始拉力、 超张拉控制拉力及其对应的施工油压值、 预应力筋相对张拉伸长值允许范围的参数已确定; 4 灌浆用水泥浆以及封端混凝土的配合比已经试验确定; 5 施工前应根据预应力施工方案要求对班组进行针对性施工交底。11.3.2材料要求1 预应力筋预应力用钢绞线、 钢丝的品种、 规格、 直径, 必须符合设计要求及《预应力混凝土用钢绞线》、 《预应力混凝土用钢丝》的规定。2 锚具、 夹具、 连接器应按设计要求采纳, 其性能应符合国家标准《预应力筋用锚具、 夹具和连接器》的规定。表 11.3-1 常见有粘结预应力筋锚具预应力筋锚具张拉端锚固端钢绞线夹具连接器墩头锚、 夹片锚、 锥形锚、 墩头螺杆墩头锚板、 锥形锚、 墩头螺杆锚下载后可任意编辑锚钢丝锚具夹具连接器夹片锚夹片锚夹片锚压花锚、 挤压锚、 夹片锚、 挤压锚、 夹片锚3 灌浆用水泥及外加剂应采纳普通硅酸盐水泥, 不宜低于 32.5 等级。外加剂中严禁含有氯化物。检查数量: 按进场批次和产品的抽样检验方案确定。检验内容: 产品合格证、 出厂检验报告和进场复验报告。4 预应力用螺旋管其规格应按设计图纸要求采纳, 其尺寸和性能应符合国家现行标准《预应力混凝土用金属螺旋管》等的规定。外观检查: 其内外表面应清洁、 无锈蚀, 不应有油污、 孔洞和不规则的褶皱, 咬口不应油开裂或脱扣。检查数量: 按进场批次和产品的抽样检验方案确定。检验内容: 产品合格证、 出厂检验报告和进场复验报告。11.3.3主要机具1 机械:...
