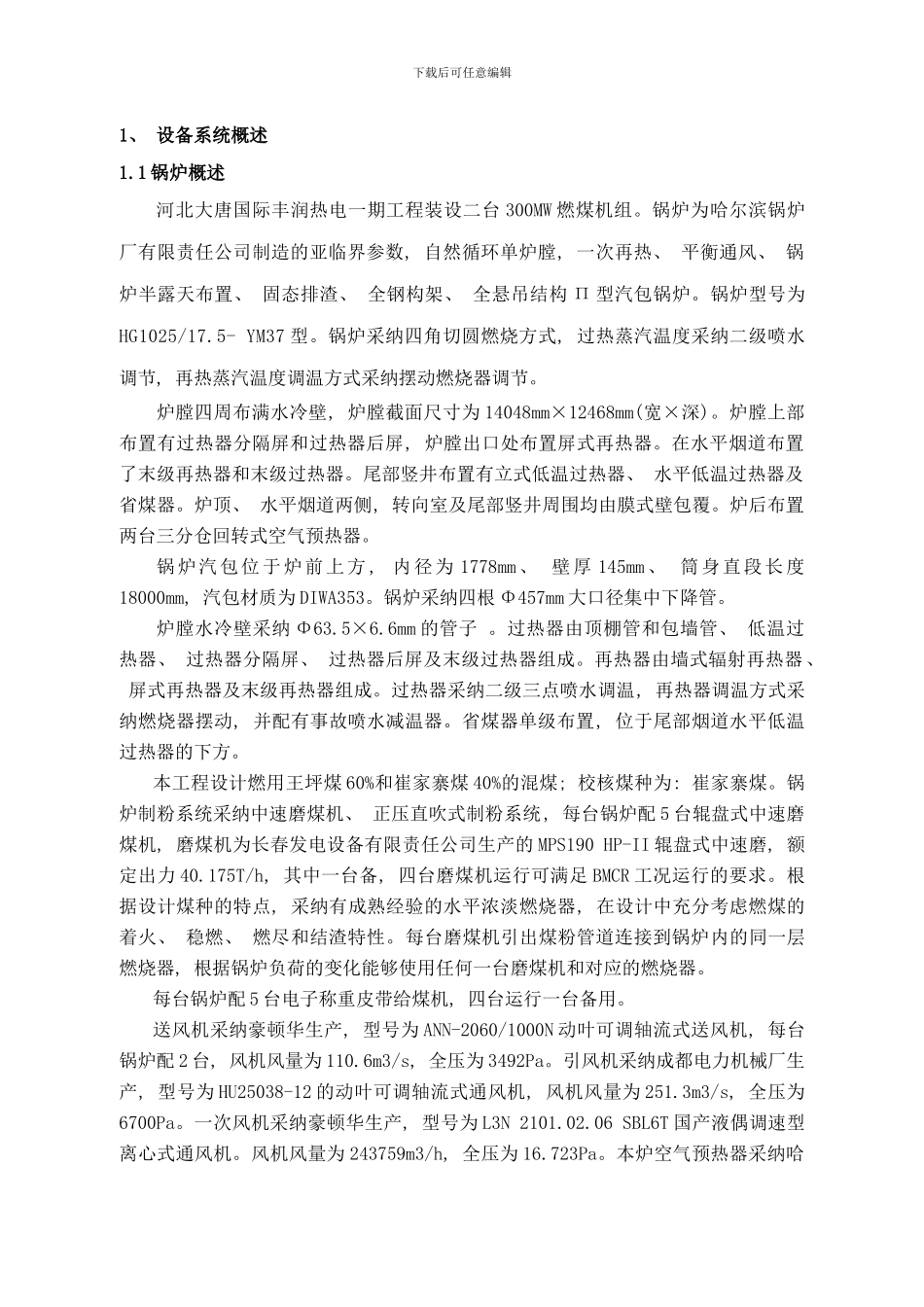

下载后可任意编辑1、 设备系统概述1.1 锅炉概述河北大唐国际丰润热电一期工程装设二台 300MW 燃煤机组。锅炉为哈尔滨锅炉厂有限责任公司制造的亚临界参数, 自然循环单炉膛, 一次再热、 平衡通风、 锅炉半露天布置、 固态排渣、 全钢构架、 全悬吊结构 Π 型汽包锅炉。锅炉型号为HG1025/17.5- YM37 型。锅炉采纳四角切圆燃烧方式, 过热蒸汽温度采纳二级喷水调节, 再热蒸汽温度调温方式采纳摆动燃烧器调节。炉膛四周布满水冷壁, 炉膛截面尺寸为 14048mm×12468mm(宽×深)。炉膛上部布置有过热器分隔屏和过热器后屏, 炉膛出口处布置屏式再热器。在水平烟道布置了末级再热器和末级过热器。尾部竖井布置有立式低温过热器、 水平低温过热器及省煤器。炉顶、 水平烟道两侧, 转向室及尾部竖井周围均由膜式壁包覆。炉后布置两台三分仓回转式空气预热器。锅炉汽包位于炉前上方 , 内径为 1778mm、 壁厚 145mm、 筒身直段长度18000mm, 汽包材质为 DIWA353。锅炉采纳四根 Φ457mm 大口径集中下降管。炉膛水冷壁采纳 Φ63.5×6.6mm 的管子 。过热器由顶棚管和包墙管、 低温过热器、 过热器分隔屏、 过热器后屏及末级过热器组成。再热器由墙式辐射再热器、 屏式再热器及末级再热器组成。过热器采纳二级三点喷水调温, 再热器调温方式采纳燃烧器摆动, 并配有事故喷水减温器。省煤器单级布置, 位于尾部烟道水平低温过热器的下方。本工程设计燃用王坪煤 60%和崔家寨煤 40%的混煤; 校核煤种为: 崔家寨煤。锅炉制粉系统采纳中速磨煤机、 正压直吹式制粉系统, 每台锅炉配 5 台辊盘式中速磨煤机, 磨煤机为长春发电设备有限责任公司生产的 MPS190 HP-II 辊盘式中速磨, 额定出力 40.175T/h, 其中一台备, 四台磨煤机运行可满足 BMCR 工况运行的要求。根据设计煤种的特点, 采纳有成熟经验的水平浓淡燃烧器, 在设计中充分考虑燃煤的着火、 稳燃、 燃尽和结渣特性。每台磨煤机引出煤粉管道连接到锅炉内的同一层燃烧器, 根据锅炉负荷的变化能够使用任何一台磨煤机和对应的燃烧器。每台锅炉配 5 台电子称重皮带给煤机, 四台运行一台备用。送风机采纳豪顿华生产, 型号为 ANN-2060/1000N 动叶可调轴流式送风机, 每台锅炉配 2 台, 风机风量为 110.6m3/s, 全压为 3492Pa。引风机采纳成都电力机械厂生产, 型号为 HU25038-12 的动叶可调轴流式通风机, 风机风量为 251.3m3/s, 全压为6700Pa。一次风...
