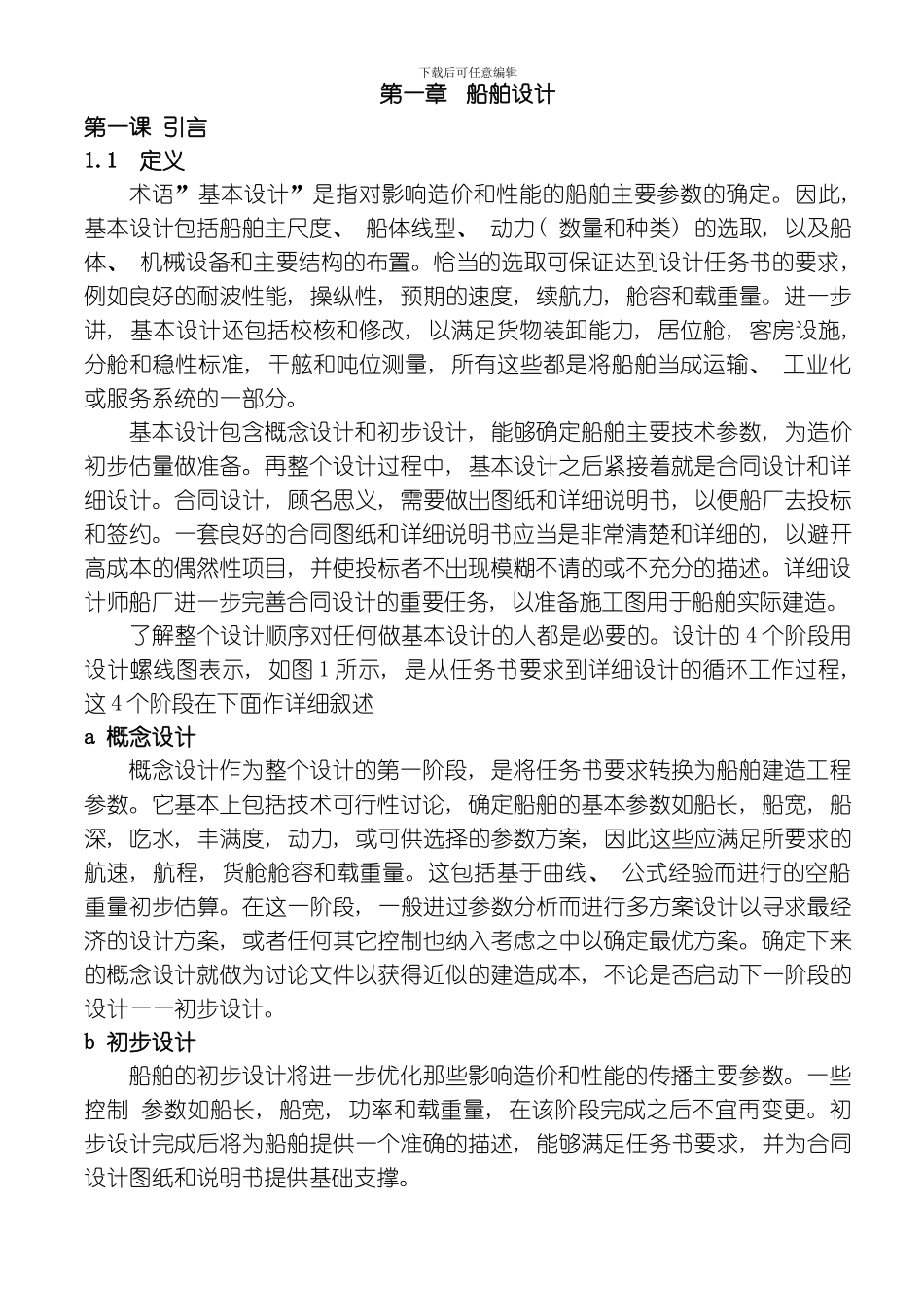

下载后可任意编辑第一章船舶设计第一课 引言1.1定义术语”基本设计”是指对影响造价和性能的船舶主要参数的确定。因此, 基本设计包括船舶主尺度、 船体线型、 动力( 数量和种类) 的选取, 以及船体、 机械设备和主要结构的布置。恰当的选取可保证达到设计任务书的要求, 例如良好的耐波性能, 操纵性, 预期的速度, 续航力, 舱容和载重量。进一步讲, 基本设计还包括校核和修改, 以满足货物装卸能力, 居位舱, 客房设施, 分舱和稳性标准, 干舷和吨位测量, 所有这些都是将船舶当成运输、 工业化或服务系统的一部分。基本设计包含概念设计和初步设计, 能够确定船舶主要技术参数, 为造价初步估量做准备。再整个设计过程中, 基本设计之后紧接着就是合同设计和详细设计。合同设计, 顾名思义, 需要做出图纸和详细说明书, 以便船厂去投标和签约。一套良好的合同图纸和详细说明书应当是非常清楚和详细的, 以避开高成本的偶然性项目, 并使投标者不出现模糊不请的或不充分的描述。详细设计师船厂进一步完善合同设计的重要任务, 以准备施工图用于船舶实际建造。了解整个设计顺序对任何做基本设计的人都是必要的。设计的 4 个阶段用设计螺线图表示, 如图 1 所示, 是从任务书要求到详细设计的循环工作过程, 这 4 个阶段在下面作详细叙述a 概念设计概念设计作为整个设计的第一阶段, 是将任务书要求转换为船舶建造工程参数。它基本上包括技术可行性讨论, 确定船舶的基本参数如船长, 船宽, 船深, 吃水, 丰满度, 动力, 或可供选择的参数方案, 因此这些应满足所要求的航速, 航程, 货舱舱容和载重量。这包括基于曲线、 公式经验而进行的空船重量初步估算。在这一阶段, 一般进过参数分析而进行多方案设计以寻求最经济的设计方案, 或者任何其它控制也纳入考虑之中以确定最优方案。确定下来的概念设计就做为讨论文件以获得近似的建造成本, 不论是否启动下一阶段的设计——初步设计。b 初步设计船舶的初步设计将进一步优化那些影响造价和性能的传播主要参数。一些控制 参数如船长, 船宽, 功率和载重量, 在该阶段完成之后不宜再变更。初步设计完成后将为船舶提供一个准确的描述, 能够满足任务书要求, 并为合同设计图纸和说明书提供基础支撑。下载后可任意编辑C 合同设计合同设计阶段提供了一系列图纸和说明书, 形成了一套船舶建造合同文件。它包括围绕设计螺旋的一个或多个环节, 因为对初步设计作进一步优化。...
