哈飞赛马全车维修手册后轮毂模板

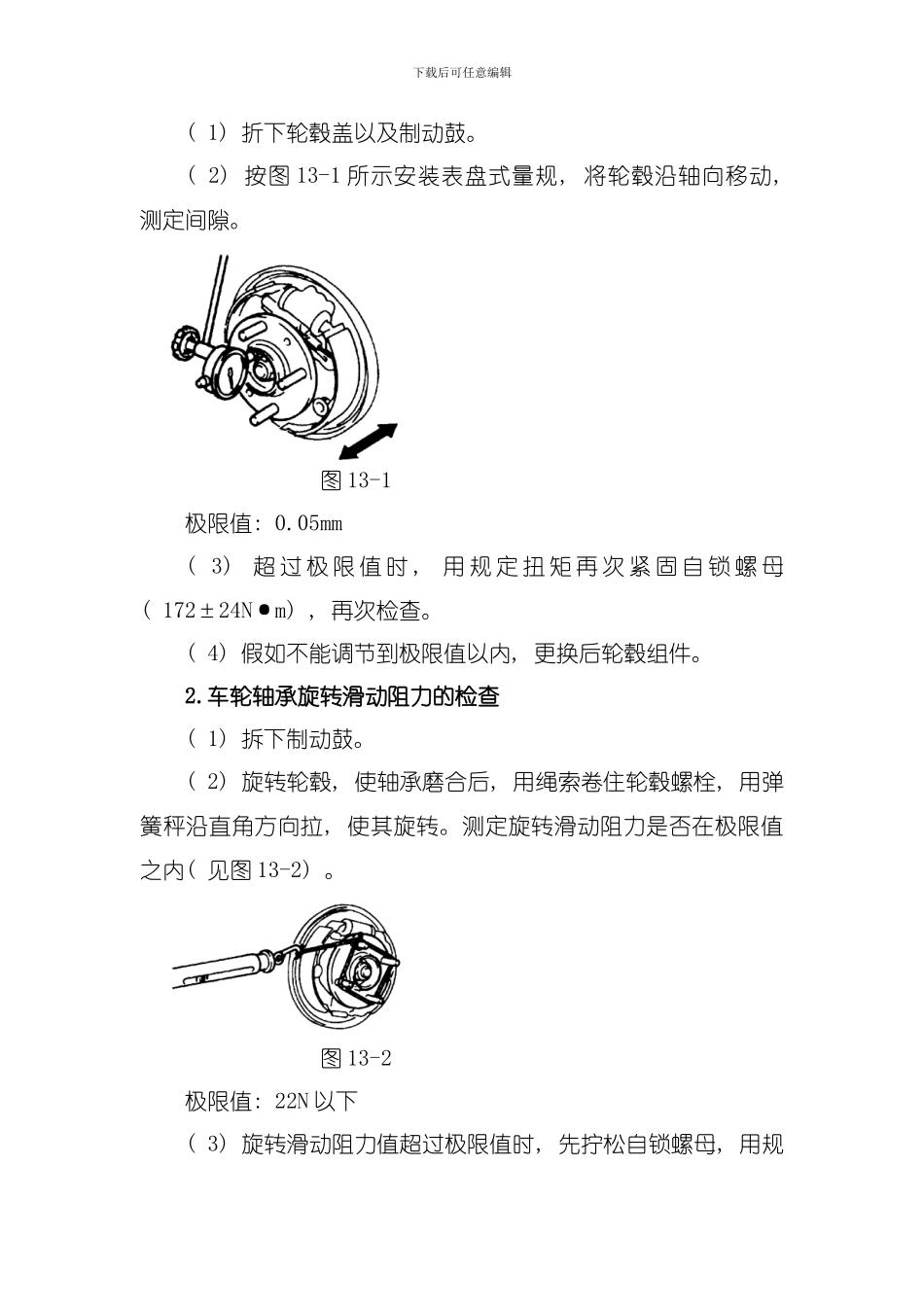

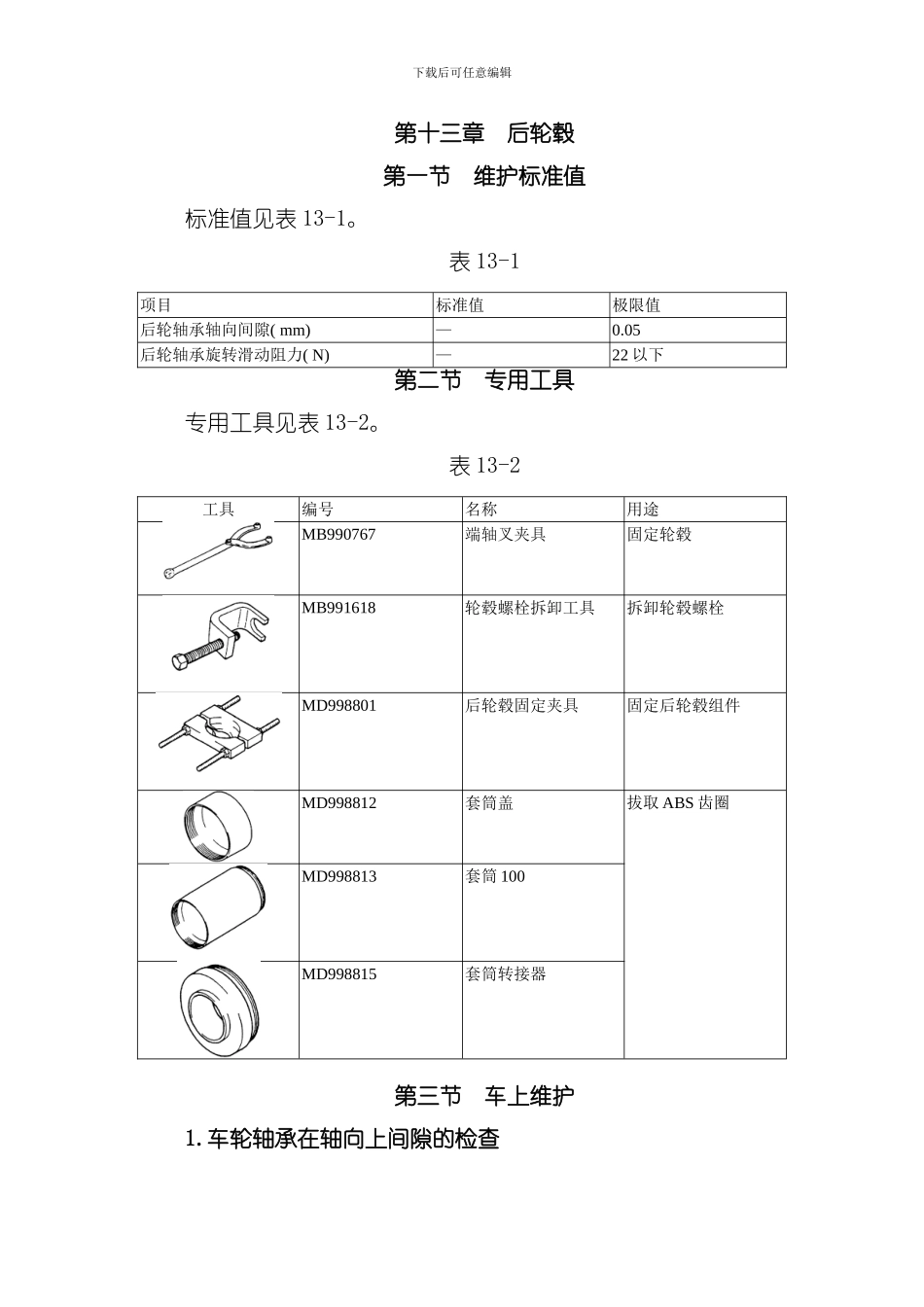

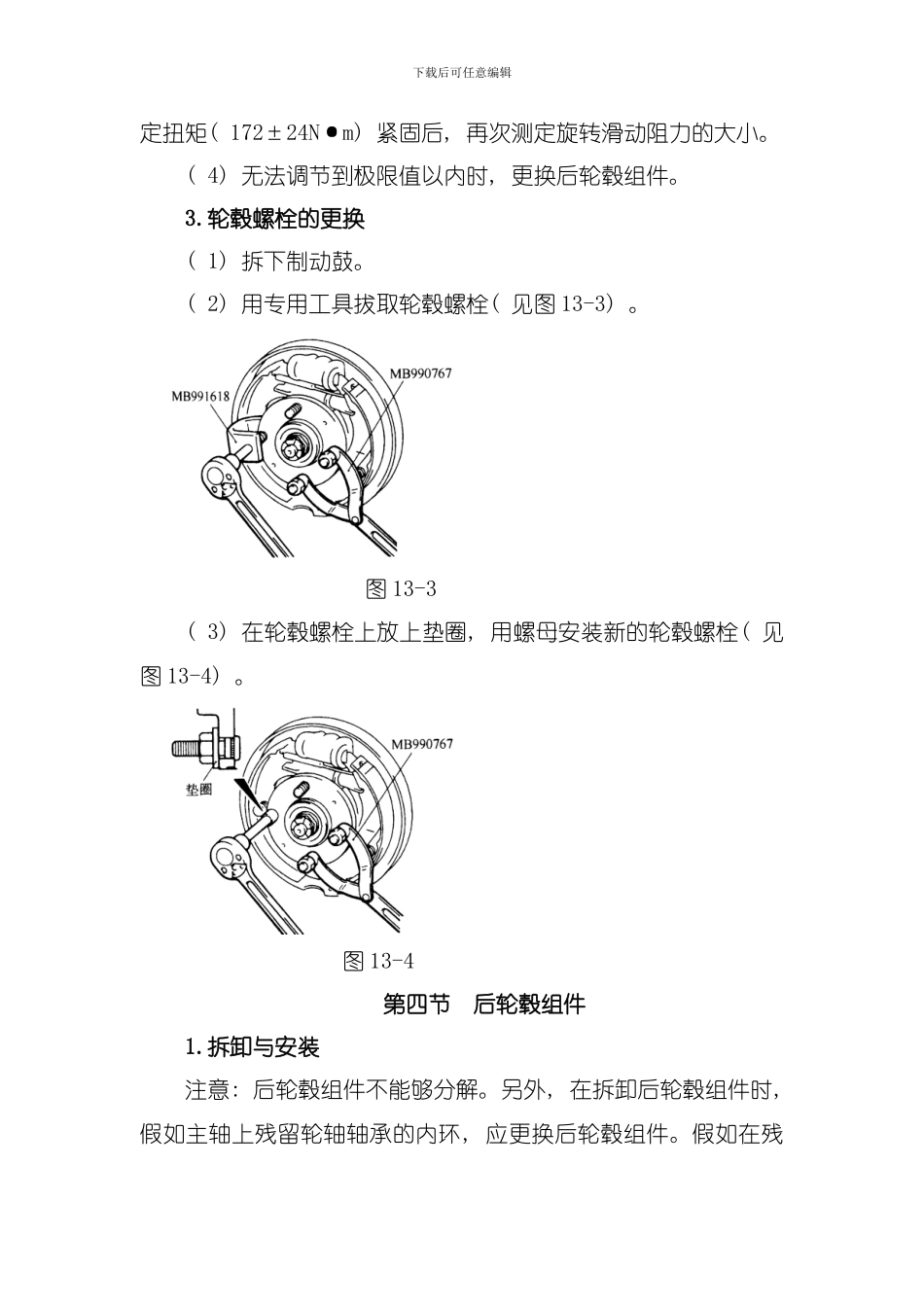

下载后可任意编辑第十三章 后轮毂第一节 维护标准值标准值见表 13-1。表 13-1项目标准值极限值后轮轴承轴向间隙( mm) —0.05后轮轴承旋转滑动阻力( N) —22 以下第二节 专用工具专用工具见表 13-2。表 13-2工具编号名称用途MB990767端轴叉夹具固定轮毂MB991618轮毂螺栓拆卸工具拆卸轮毂螺栓MD998801后轮毂固定夹具固定后轮毂组件MD998812套筒盖拔取 ABS 齿圈MD998813套筒 100MD998815套筒转接器第三节 车上维护1.车轮轴承在轴向上间隙的检查下载后可任意编辑( 1) 折下轮毂盖以及制动鼓。( 2) 按图 13-1 所示安装表盘式量规, 将轮毂沿轴向移动, 测定间隙。图 13-1极限值: 0.05mm( 3) 超 过 极 限 值 时 , 用 规 定 扭 矩 再 次 紧 固 自 锁 螺 母( 172±24N·m) , 再次检查。( 4) 假如不能调节到极限值以内, 更换后轮毂组件。2.车轮轴承旋转滑动阻力的检查( 1) 拆下制动鼓。( 2) 旋转轮毂, 使轴承磨合后, 用绳索卷住轮毂螺栓, 用弹簧秤沿直角方向拉, 使其旋转。测定旋转滑动阻力是否在极限值之内( 见图 13-2) 。图 13-2极限值: 22N 以下( 3) 旋转滑动阻力值超过极限值时, 先拧松自锁螺母, 用规下载后可任意编辑定扭矩( 172±24N·m) 紧固后, 再次测定旋转滑动阻力的大小。( 4) 无法调节到极限值以内时, 更换后轮毂组件。3.轮毂螺栓的更换( 1) 拆下制动鼓。( 2) 用专用工具拔取轮毂螺栓( 见图 13-3) 。图 13-3( 3) 在轮毂螺栓上放上垫圈, 用螺母安装新的轮毂螺栓( 见图 13-4) 。图 13-4第四节 后轮毂组件1.拆卸与安装注意: 后轮毂组件不能够分解。另外, 在拆卸后轮毂组件时, 假如主轴上残留轮轴轴承的内环, 应更换后轮毂组件。假如在残下载后可任意编辑留内环的情况下安装, 会翻转油封的唇部, 产生间隙, 引起漏油的可能。拆卸顺序见图 13-5: 图 13-51-制动鼓 2-轮毂盖 3-自锁螺母 4-后轮毂组件 5-ABS齿圈 6-轮毂螺栓1) 拆卸操作要领( 1) 自锁螺母的拆卸( 见图 13-6) 。图 13-6注意: 在轮毂螺母松动状态下, 不要将车辆重量加到车轮轴下载后可任意编辑承上, 否则会损坏车轮轴承。( 2) ABS 齿圈的拆卸用专用工具, 拆下后轮毂组件上的 ABS 齿圈( 见图 13-7) 。图 13-72) 安装操作要领( 1) ABS 齿圈的安装( 见图 13-8) 。图 13-8安装后轮毂组件上的齿圈。注意: 安装时不要使 ABS 齿圈变形。下载后可任意编辑( 2) 自锁螺母的安装( 见图 13-9) 。图 13-9注意: 在真正紧固自锁螺母前, 不要使车辆质量加到轮轴轴承上, 否则会损坏轮轴轴承。
