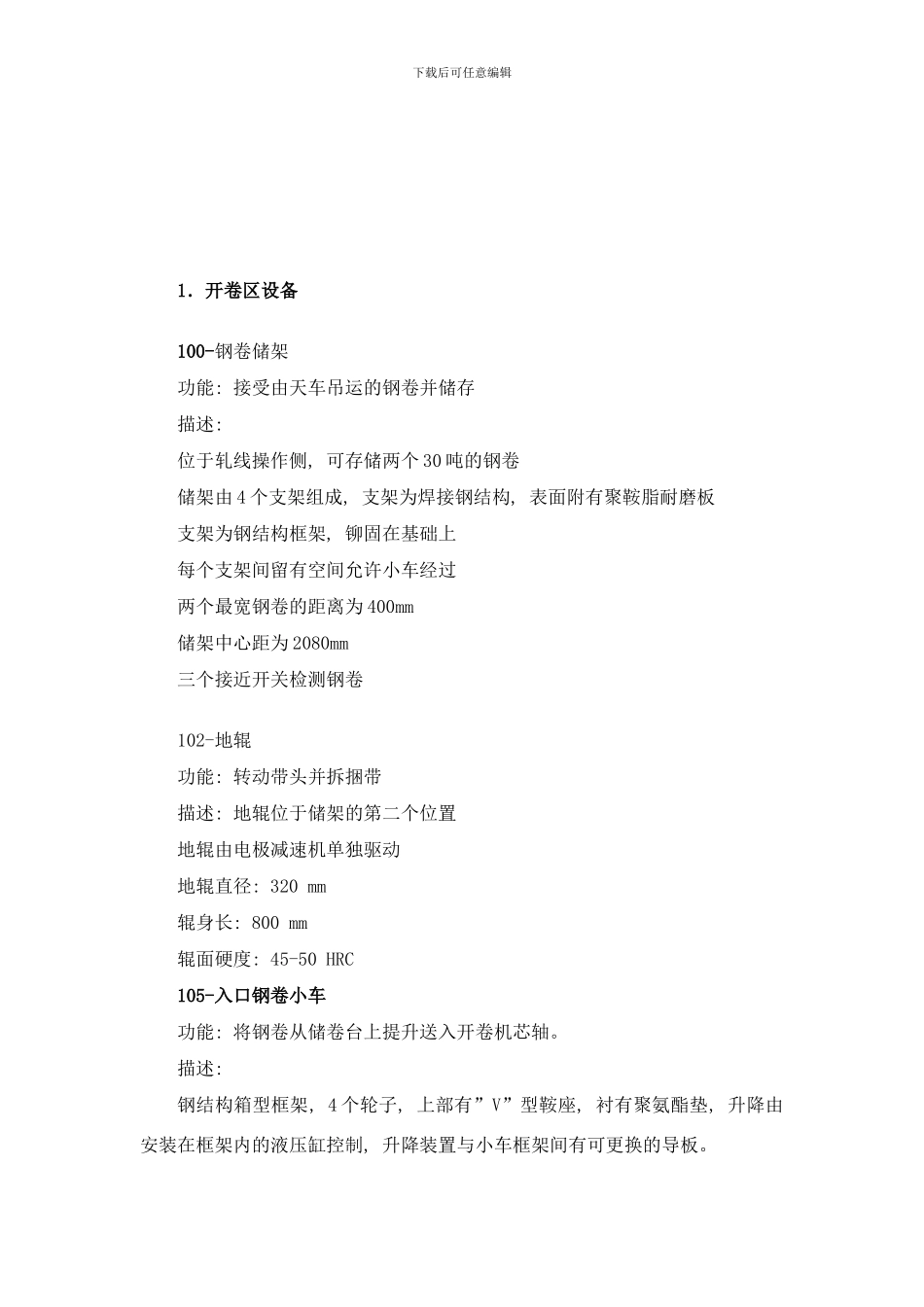

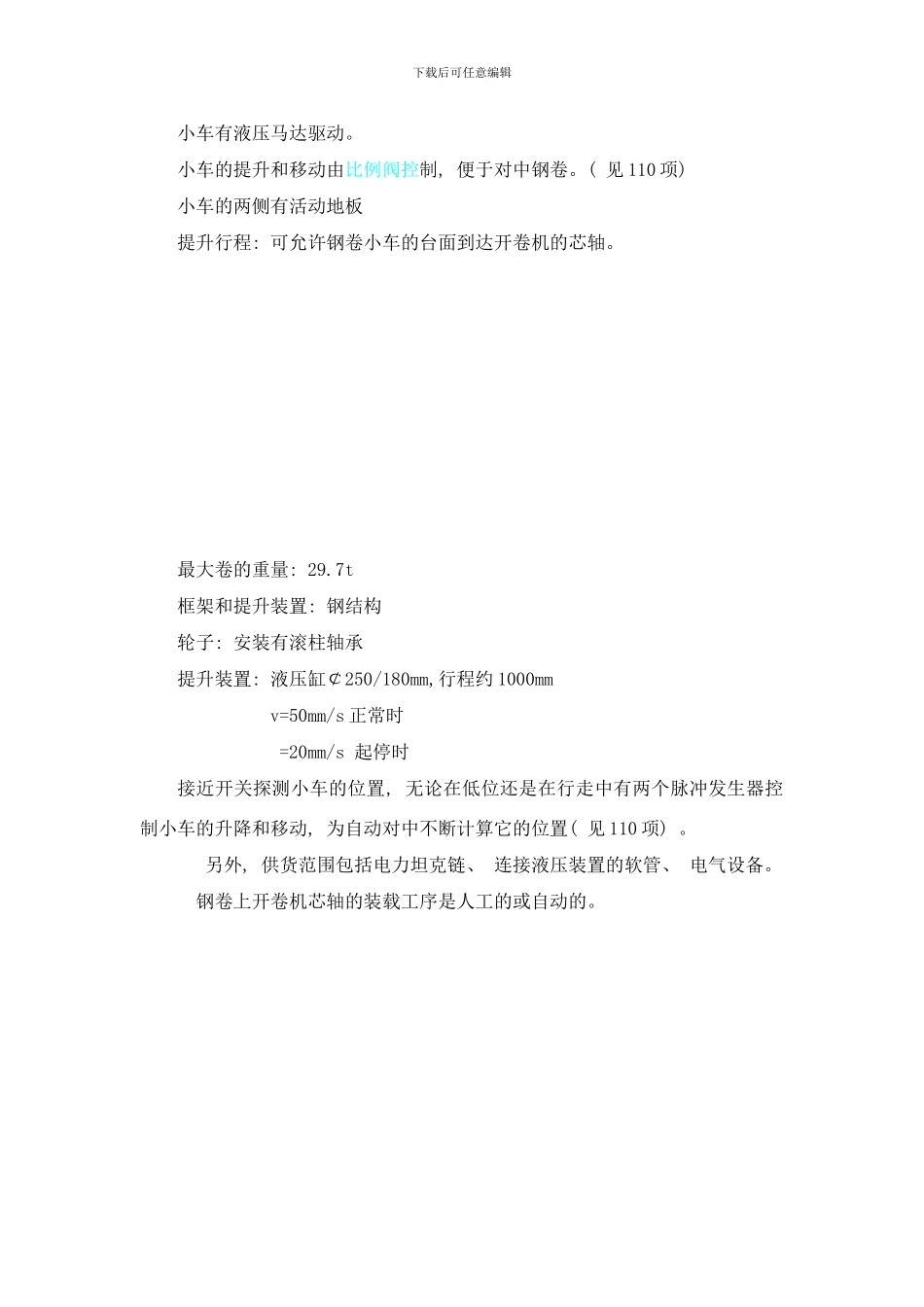

下载后可任意编辑附件 2技术说明和设备描述下载后可任意编辑 1．开卷区设备100-钢卷储架功能: 接受由天车吊运的钢卷并储存描述: 位于轧线操作侧, 可存储两个 30 吨的钢卷 储架由 4 个支架组成, 支架为焊接钢结构, 表面附有聚鞍脂耐磨板支架为钢结构框架, 铆固在基础上每个支架间留有空间允许小车经过两个最宽钢卷的距离为 400mm储架中心距为 2080mm三个接近开关检测钢卷102-地辊功能: 转动带头并拆捆带描述: 地辊位于储架的第二个位置地辊由电极减速机单独驱动地辊直径: 320 mm辊身长: 800 mm辊面硬度: 45-50 HRC105-入口钢卷小车功能: 将钢卷从储卷台上提升送入开卷机芯轴。描述: 钢结构箱型框架, 4 个轮子, 上部有”V”型鞍座, 衬有聚氨酯垫, 升降由安装在框架内的液压缸控制, 升降装置与小车框架间有可更换的导板。下载后可任意编辑小车有液压马达驱动。小车的提升和移动由比例阀控制, 便于对中钢卷。( 见 110 项) 小车的两侧有活动地板提升行程: 可允许钢卷小车的台面到达开卷机的芯轴。最大卷的重量: 29.7t框架和提升装置: 钢结构轮子: 安装有滚柱轴承提升装置: 液压缸￠250/180mm,行程约 1000mm v=50mm/s 正常时 =20mm/s 起停时接近开关探测小车的位置, 无论在低位还是在行走中有两个脉冲发生器控制小车的升降和移动, 为自动对中不断计算它的位置( 见 110 项) 。 另外, 供货范围包括电力坦克链、 连接液压装置的软管、 电气设备。 钢卷上开卷机芯轴的装载工序是人工的或自动的。下载后可任意编辑110—钢卷的测量装置功能: 经过 110/1 和 110/2 项采集数据, PLC 系统控制钢卷自动对中。110/1-外径测量装置两个光电管安装在最靠近开卷机的 3#卷位的水平梁上, 脉冲发生器与开卷小车连接。第一个光电管被放在最大卷外径上方 100mm 处, 第二个光电管被放在第一个光电管下方的 600mm 处。PLC 系统控制提升钢卷, 直至其中的一束光线被干扰, 然后计算钢卷的外径和中心, 便于小车对中开卷机芯轴。测量精度: 1mm110/2-宽度测量装置位于最后一个储架和轧线之间, 有一个光电管组成, 小车运行过程中钢卷干扰光线。一个脉冲发生器安装在车上, 与 PLC 相连, 测量卷的宽度, PLC 控制钢卷中心线对中轧制中心线。测量精度: 1mm 115-开卷机芯轴功能: 支撑钢卷并开卷。描述: 悬臂式, 有 4 个扇形段组成。芯轴的胀缩是靠一个双行程的液压缸和锻钢拉杆带动斜楔和套筒...
