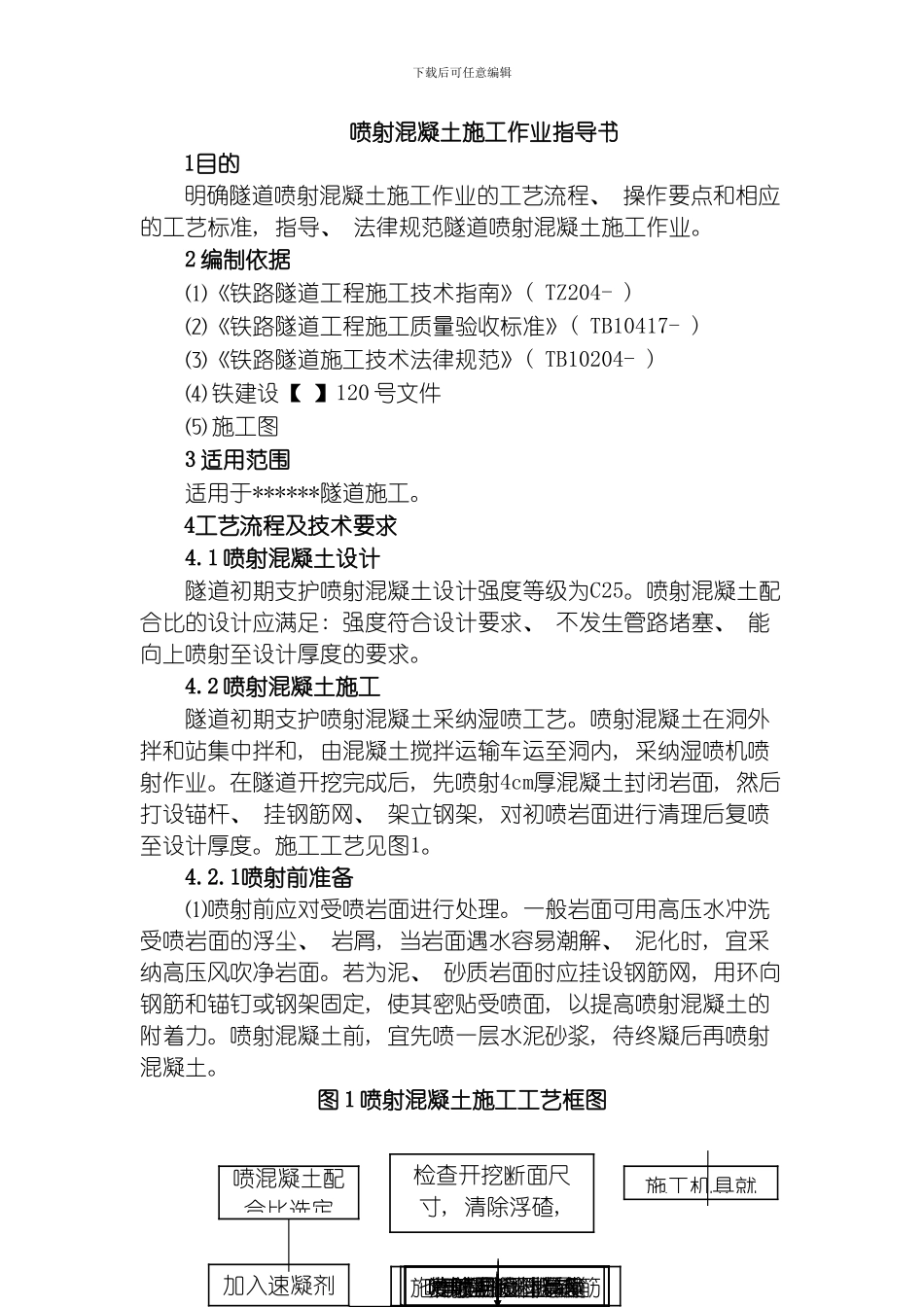

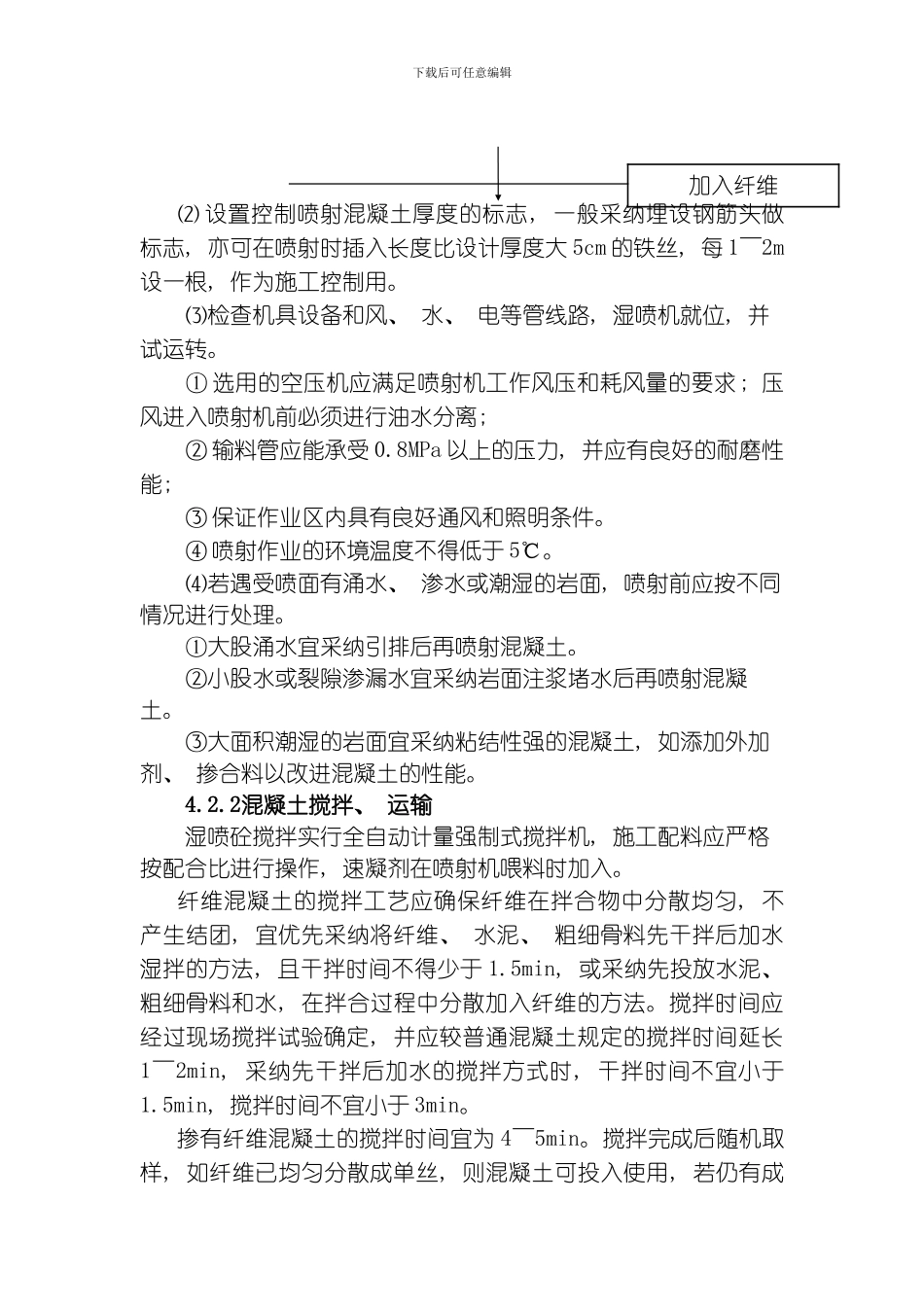

下载后可任意编辑喷射混凝土施工作业指导书1目的明确隧道喷射混凝土施工作业的工艺流程、 操作要点和相应的工艺标准, 指导、 法律规范隧道喷射混凝土施工作业。2 编制依据⑴《铁路隧道工程施工技术指南》( TZ204- )⑵《铁路隧道工程施工质量验收标准》( TB10417- ) ⑶《铁路隧道施工技术法律规范》( TB10204- ) ⑷ 铁建设【 】120 号文件⑸ 施工图3 适用范围适用于******隧道施工。4工艺流程及技术要求4.1 喷射混凝土设计隧道初期支护喷射混凝土设计强度等级为C25。喷射混凝土配合比的设计应满足: 强度符合设计要求、 不发生管路堵塞、 能向上喷射至设计厚度的要求。4.2 喷射混凝土施工隧道初期支护喷射混凝土采纳湿喷工艺。喷射混凝土在洞外拌和站集中拌和, 由混凝土搅拌运输车运至洞内, 采纳湿喷机喷射作业。在隧道开挖完成后, 先喷射4cm厚混凝土封闭岩面, 然后打设锚杆、 挂钢筋网、 架立钢架, 对初喷岩面进行清理后复喷至设计厚度。施工工艺见图1。4.2.1喷射前准备⑴喷射前应对受喷岩面进行处理。一般岩面可用高压水冲洗受喷岩面的浮尘、 岩屑, 当岩面遇水容易潮解、 泥化时, 宜采纳高压风吹净岩面。若为泥、 砂质岩面时应挂设钢筋网, 用环向钢筋和锚钉或钢架固定, 使其密贴受喷面, 以提高喷射混凝土的附着力。喷射混凝土前, 宜先喷一层水泥砂浆, 待终凝后再喷射混凝土。图 1 喷射混凝土施工工艺框图喷混凝土配合比选定检查开挖断面尺寸, 清除浮碴, 清理受喷面施工机具就喷射混合料拌合喷射混合料运输初喷混凝土 4cm施作锚杆、 挂钢筋网、 钢架清除初喷面粉尘复喷至设计厚度清理施工机具加入速凝剂下载后可任意编辑⑵ 设置控制喷射混凝土厚度的标志, 一般采纳埋设钢筋头做标志, 亦可在喷射时插入长度比设计厚度大 5cm 的铁丝, 每 1～2m设一根, 作为施工控制用。⑶检查机具设备和风、 水、 电等管线路, 湿喷机就位, 并试运转。① 选用的空压机应满足喷射机工作风压和耗风量的要求; 压风进入喷射机前必须进行油水分离; ② 输料管应能承受 0.8MPa 以上的压力, 并应有良好的耐磨性能; ③ 保证作业区内具有良好通风和照明条件。④ 喷射作业的环境温度不得低于 5℃。⑷若遇受喷面有涌水、 渗水或潮湿的岩面, 喷射前应按不同情况进行处理。①大股涌水宜采纳引排后再喷射混凝土。②小股水或裂隙渗漏水宜采纳岩面注浆堵水后再喷射混凝土。③大面积潮湿的岩面宜采纳粘结性强的混...
