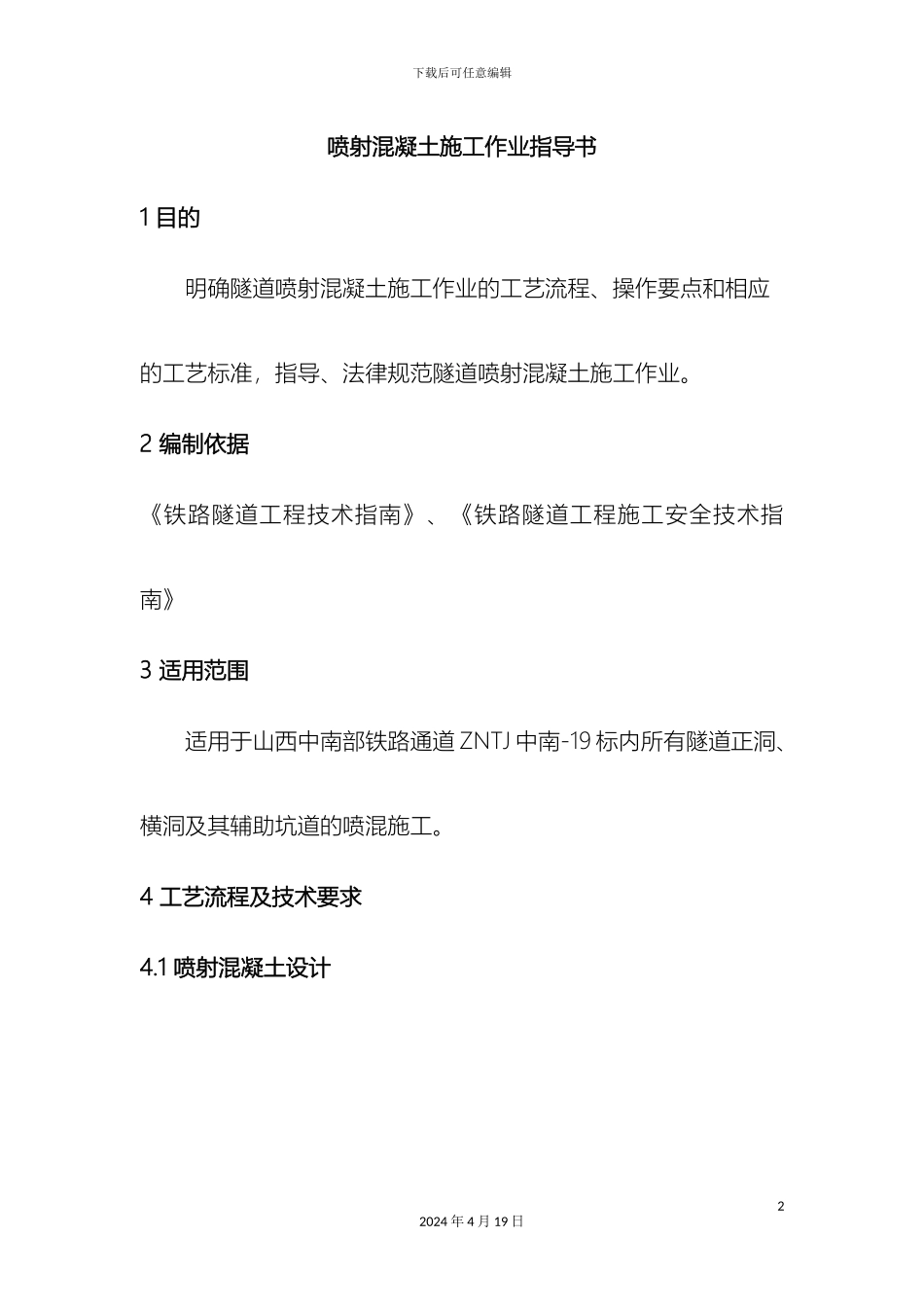

下载后可任意编辑喷射混凝土施工作业指导书12024 年 4 月 19 日下载后可任意编辑喷射混凝土施工作业指导书1 目的明确隧道喷射混凝土施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范隧道喷射混凝土施工作业。2 编制依据《铁路隧道工程技术指南》、《铁路隧道工程施工安全技术指南》3 适用范围适用于山西中南部铁路通道 ZNTJ 中南-19 标内所有隧道正洞、横洞及其辅助坑道的喷混施工。4 工艺流程及技术要求4.1 喷射混凝土设计22024 年 4 月 19 日下载后可任意编辑隧道初期支护喷射混凝土设计厚度 5～25cm，设计强度等级为 C25。喷射混凝土配合比的设计应满足：强度符合设计要求、不发生管路堵塞、能向上喷射至设计厚度的要求。4.2 喷射混凝土施工隧道初期支护喷射混凝土采纳湿喷工艺。喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采纳湿喷机喷射作业。在隧道开挖完成后，先喷射 3～5cm 厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。施工工艺见图 1。4.2.1 喷射前准备⑴、喷射前应对受喷岩面进行处理。一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采纳高压风清洗岩面。32024 年 4 月 19 日施 工 机 具 线 路 连接、调试初 喷 混 凝 土 3 ～5cm下载后可任意编辑⑵、设置控制喷射混凝土厚度的标志，一般采纳埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大 5cm 的铁丝，每 1～2m 设一根，作为施工控制用。⑶、检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。①、选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；42024 年 4 月 19 日下载后可任意编辑②、输料管应能承受 0.8MPa 以上的压力，并应有良好的耐磨性能；③、保证作业区内具有良好通风和照明条件。④、喷射作业的环境温度不得低于 5℃。⑷、若遇受喷面有涌水、渗水或潮湿的岩面，喷射前应按不同情况进行处理。①、大股涌水宜采纳注浆堵水后再喷射混凝土。②、小股水或裂隙渗漏水宜采纳岩面注浆或导管引排后再喷射混凝土。③、大面积潮湿的岩面宜采纳粘结性强的混凝土，如添加外加剂、掺合料以改进混凝土的性能。4.2.2 混凝土搅拌、运输湿喷砼搅拌实行全自动计量强制式搅拌机，施工配料应严格按配合比进行操作，速凝剂在喷射机喂料时加入。宜优先采纳将52024 年...
