四X五米盖板涵施工方案样本

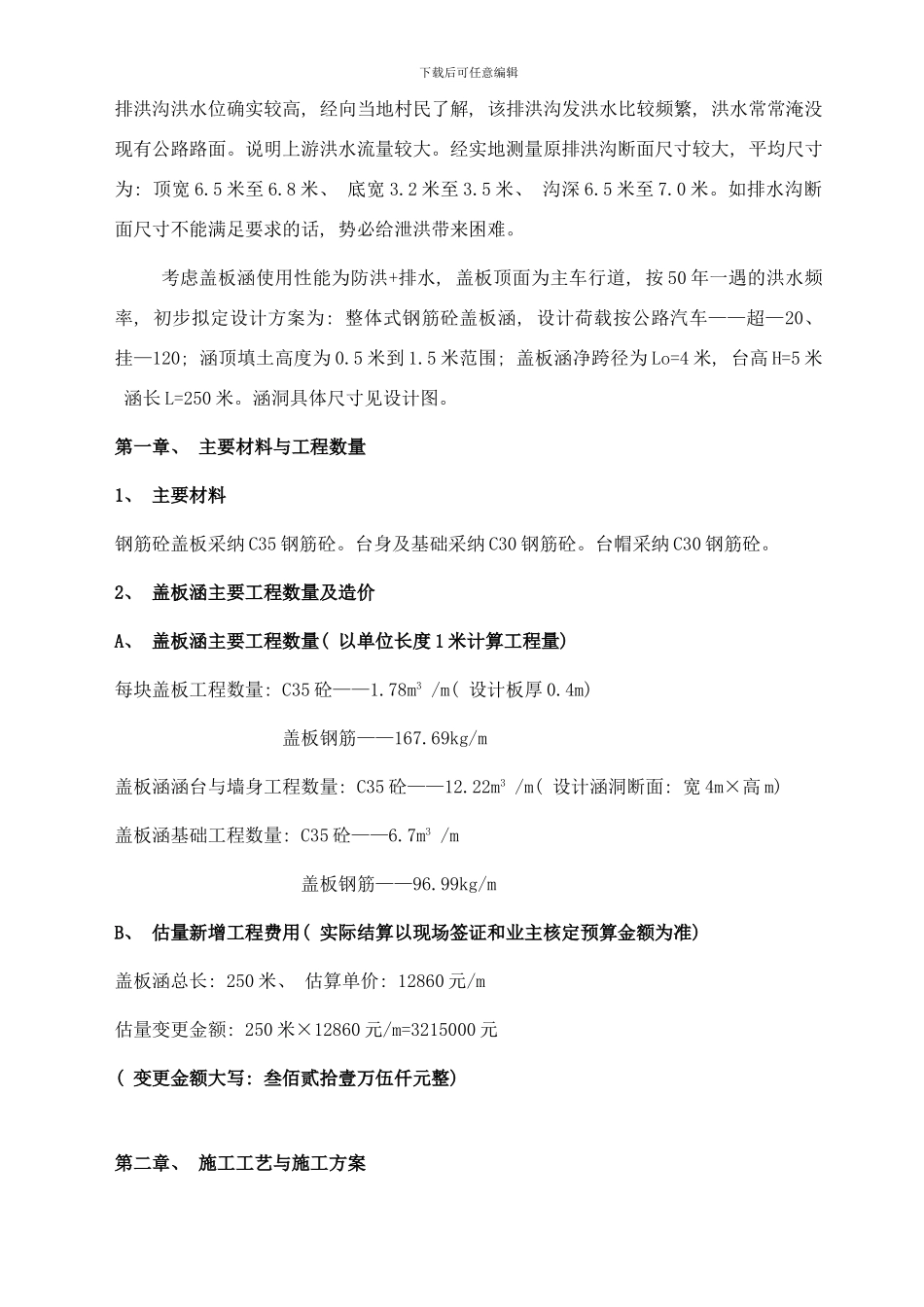

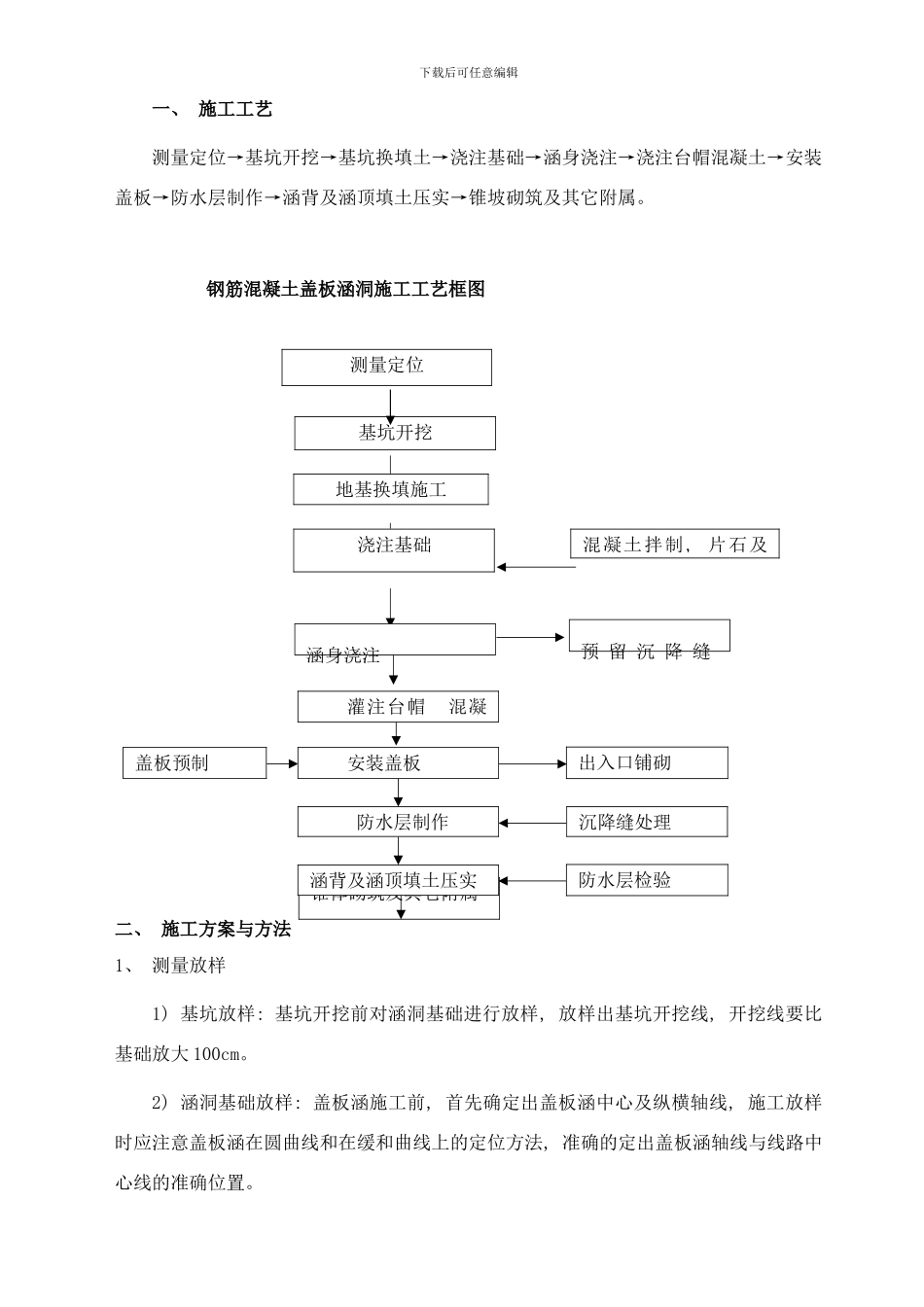

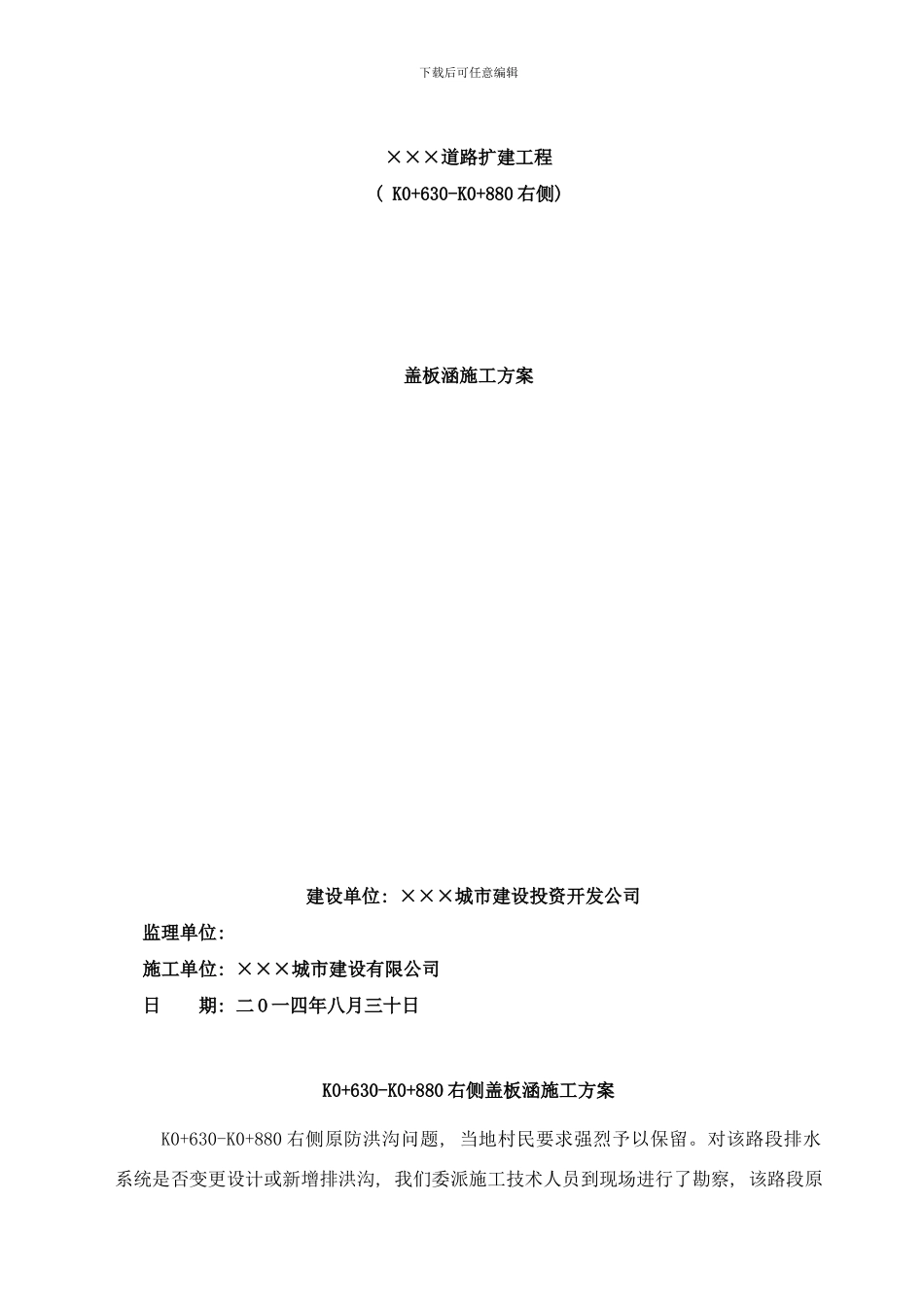

下载后可任意编辑×××道路扩建工程( K0+630-K0+880 右侧) 盖板涵施工方案 建设单位: ×××城市建设投资开发公司监理单位: 施工单位: ×××城市建设有限公司日 期: 二 O 一四年八月三十日K0+630-K0+880 右侧盖板涵施工方案K0+630-K0+880 右侧原防洪沟问题, 当地村民要求强烈予以保留。对该路段排水系统是否变更设计或新增排洪沟, 我们委派施工技术人员到现场进行了勘察, 该路段原下载后可任意编辑排洪沟洪水位确实较高, 经向当地村民了解, 该排洪沟发洪水比较频繁, 洪水常常淹没现有公路路面。说明上游洪水流量较大。经实地测量原排洪沟断面尺寸较大, 平均尺寸为: 顶宽 6.5 米至 6.8 米、 底宽 3.2 米至 3.5 米、 沟深 6.5 米至 7.0 米。如排水沟断面尺寸不能满足要求的话, 势必给泄洪带来困难。考虑盖板涵使用性能为防洪+排水, 盖板顶面为主车行道, 按 50 年一遇的洪水频率, 初步拟定设计方案为: 整体式钢筋砼盖板涵, 设计荷载按公路汽车——超—20、 挂—120; 涵顶填土高度为 0.5 米到 1.5 米范围; 盖板涵净跨径为 Lo=4 米, 台高 H=5 米 涵长 L=250 米。涵洞具体尺寸见设计图。第一章、 主要材料与工程数量1、 主要材料钢筋砼盖板采纳 C35 钢筋砼。台身及基础采纳 C30 钢筋砼。台帽采纳 C30 钢筋砼。2、 盖板涵主要工程数量及造价A、 盖板涵主要工程数量( 以单位长度 1 米计算工程量) 每块盖板工程数量: C35 砼——1.78m3 /m( 设计板厚 0.4m) 盖板钢筋——167.69kg/m盖板涵涵台与墙身工程数量: C35 砼——12.22m3 /m( 设计涵洞断面: 宽 4m×高 m) 盖板涵基础工程数量: C35 砼——6.7m3 /m 盖板钢筋——96.99kg/mB、 估量新增工程费用( 实际结算以现场签证和业主核定预算金额为准) 盖板涵总长: 250 米、 估算单价: 12860 元/m估量变更金额: 250 米×12860 元/m=3215000 元( 变更金额大写: 叁佰贰拾壹万伍仟元整) 第二章、 施工工艺与施工方案下载后可任意编辑一、 施工工艺测量定位→基坑开挖→基坑换填土→浇注基础→涵身浇注→浇注台帽混凝土→安装盖板→防水层制作→涵背及涵顶填土压实→锥坡砌筑及其它附属。钢筋混凝土盖板涵洞施工工艺框图二、 施工方案与方法1、 测量放样1) 基坑放样: 基坑开挖前对涵洞基础进行放样, 放样出基坑开挖线, 开挖线要比基础放大 100cm。2) 涵洞基础放样: 盖板涵施工前, 首先确定出盖...
