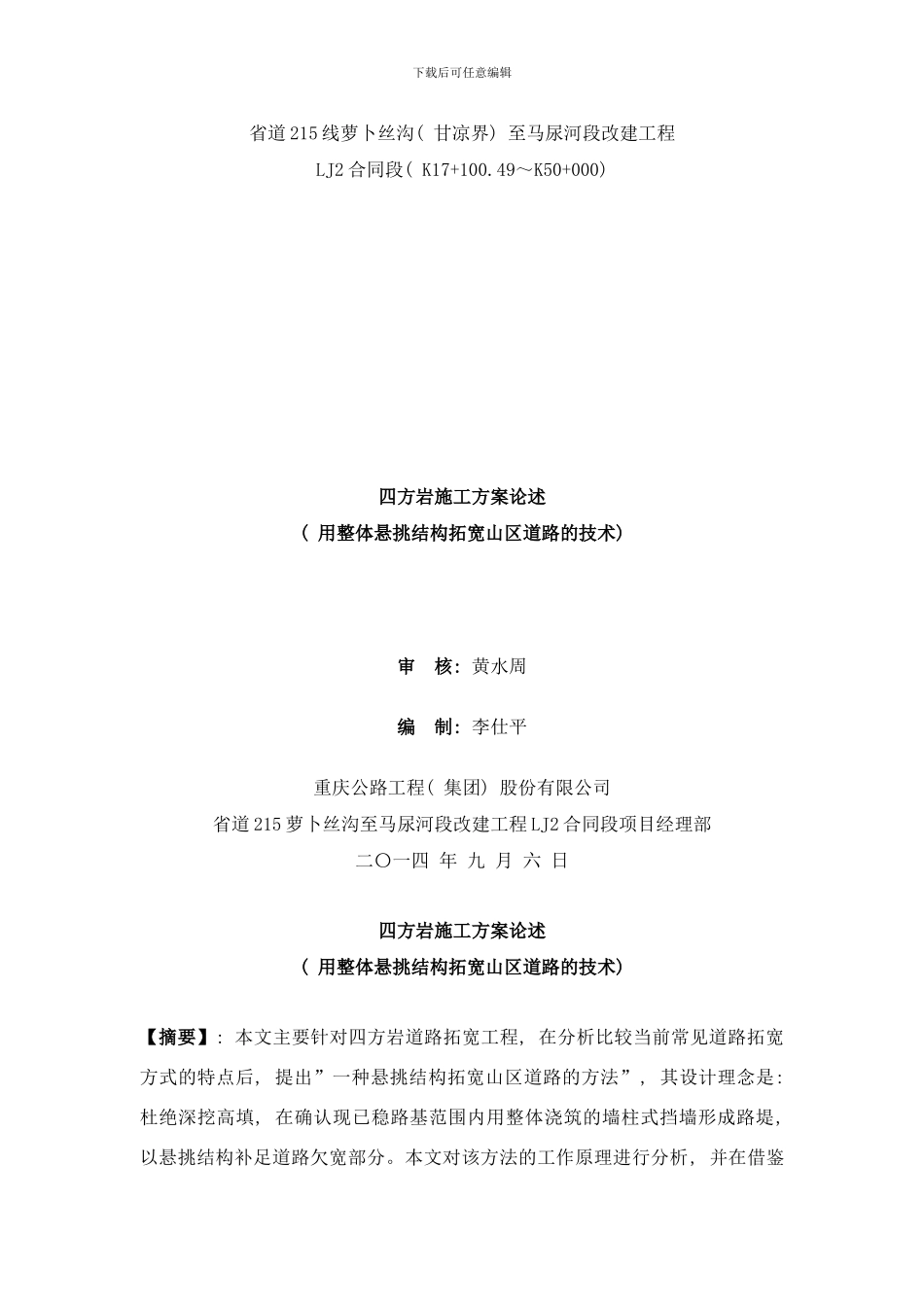

下载后可任意编辑省道 215 线萝卜丝沟( 甘凉界) 至马尿河段改建工程LJ2 合同段( K17+100.49～K50+000) 四方岩施工方案论述( 用整体悬挑结构拓宽山区道路的技术) 审 核: 黄水周编 制: 李仕平重庆公路工程( 集团) 股份有限公司省道 215 萝卜丝沟至马尿河段改建工程 LJ2 合同段项目经理部二〇一四 年 九 月 六 日四方岩施工方案论述( 用整体悬挑结构拓宽山区道路的技术) 【摘要】: 本文主要针对四方岩道路拓宽工程, 在分析比较当前常见道路拓宽方式的特点后, 提出”一种悬挑结构拓宽山区道路的方法”, 其设计理念是: 杜绝深挖高填, 在确认现已稳路基范围内用整体浇筑的墙柱式挡墙形成路堤, 以悬挑结构补足道路欠宽部分。本文对该方法的工作原理进行分析, 并在借鉴下载后可任意编辑其它工程中应用实践表明, 在高陡边坡条件下的道路拓宽中, 本文方法较当前施工方法及其它常见的道路拓宽方法既能简化工艺、 降低造价、 安全可靠, 又能最大限度地保护自然生态环境。关键词: 道路拓宽 悬挑结构1、概述四方岩位于省道 215 线萝卜丝沟至马尿河段改建工程 LJ2 合同段, 其里程桩号为 K27+900-K33+200。该段沟谷深切, 属于构造侵蚀深切割高山峡谷地貌, 总体为下坡, 路线较为平缓, 路面标高 1432-1500m, 相对高差 68m。内外均为高陡边坡, 路基宽度仅 5-6m, 内侧边坡坡高 100-150m, 坡度 70-80°, 外侧距离雅砻江河床高度约 50-70m, 坡度 80-90°。该段坡体基岩大部分裸露, 二叠系上统峨眉山玄武岩组下段( P2β1) 变质块状、 杏仁状玄武岩、 灰岩、 二叠系下统( P1) 板岩、 千枚岩、 变质砂岩、 灰岩、 大理岩、 石炭系上中统( C2+3) 结晶灰岩、 生物碎屑灰岩、 泥灰岩, 发育一组倾向公路外侧的外倾结构面, 由于边坡高陡, 雨季地表水渗入裂隙面, 在动水压力作用下, 该段常常产生岩体倒塌, 倒塌方量一般 100-1000m3, 倒塌最大粒径达 10×5×5m, 对公路安全形成重大安全隐患, 时常造成公路断道。该路段斜坡陡峭, 岩体破裂, 裂隙发育, 沿线共调查 7 段危岩倒塌和 7 段坡面泥石流, 对路线影响较大, 且该段由于路基左侧为悬崖, 设计路线局部按1:0.2 开挖后, 最大开挖高度大于 50m。总体而言, 该段线路工程地质条件极差, 在采纳挖方、 填方、 圬工挡墙及锚索挡墙等方案对该段山区道路进行拓宽时, 普遍存在施工期间严重破坏原边坡或地基的稳定, 对周围...
