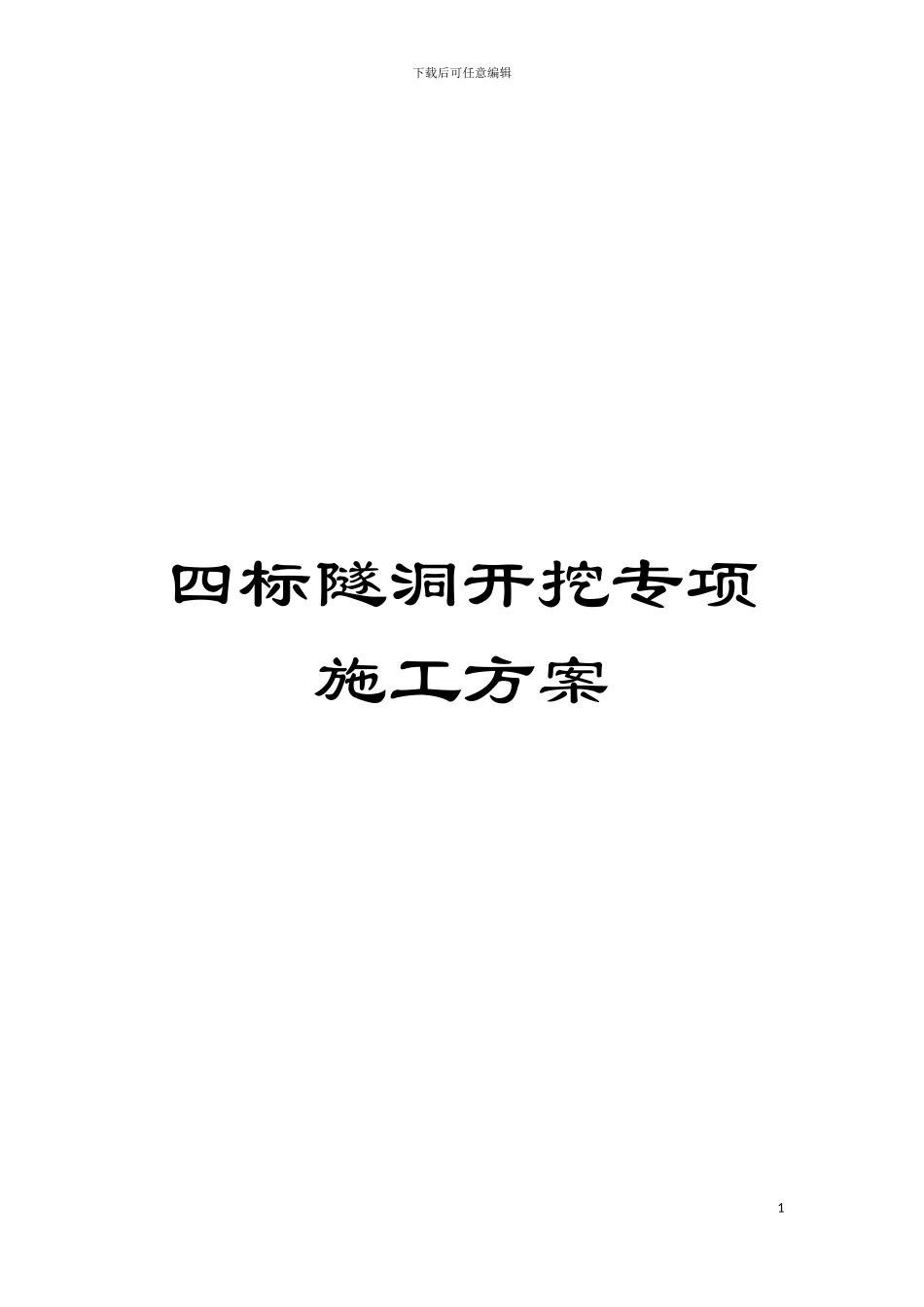

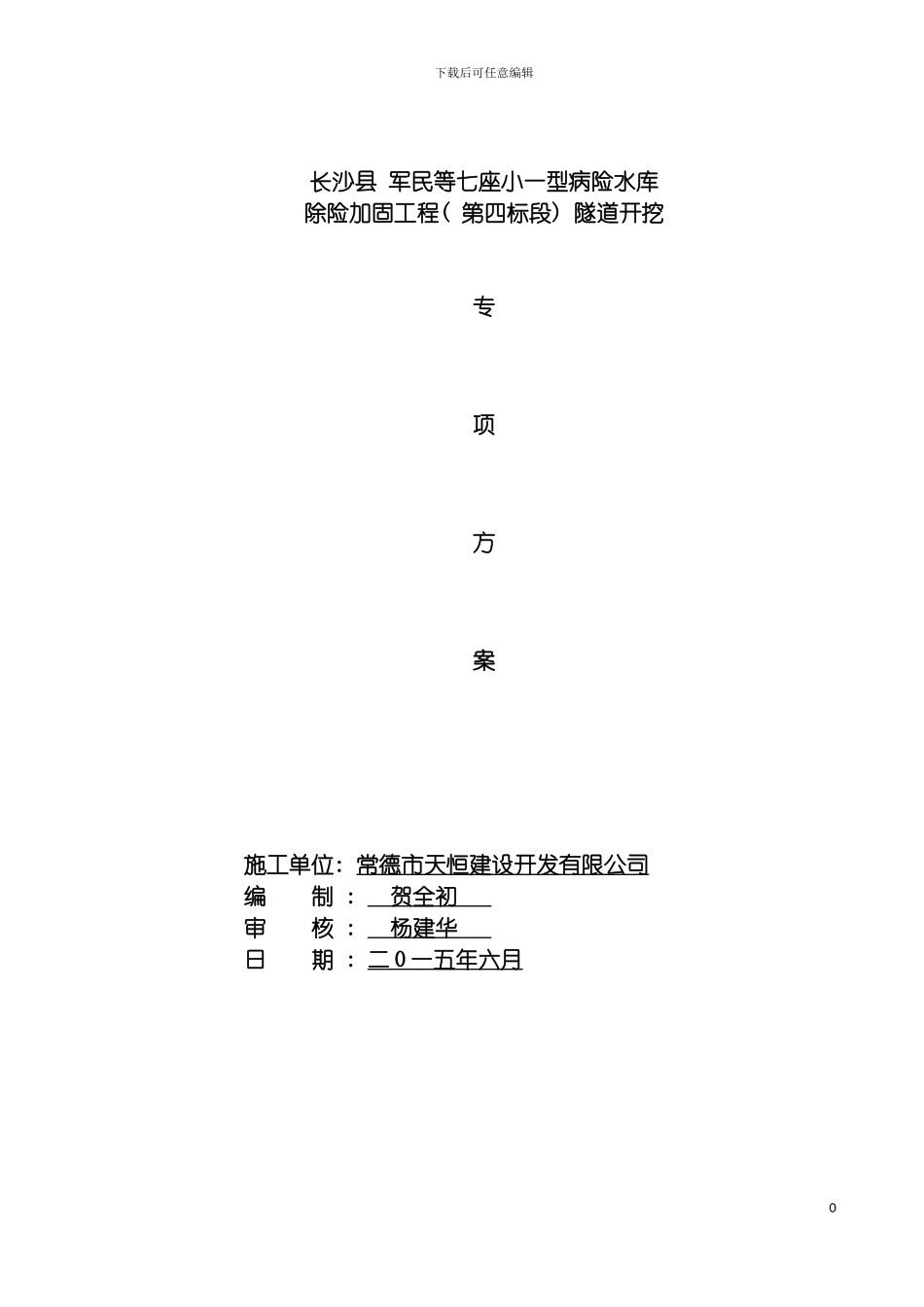

下载后可任意编辑四标隧洞开挖专项施工方案1下载后可任意编辑长沙县 军民等七座小一型病险水库除险加固工程( 第四标段) 隧道开挖专项方案施工单位: 常德市天恒建设开发有限公司编 制 : 贺 全 初 审 核 : 杨建华 日 期 : 二 0 一五年六月 0下载后可任意编辑一、 工程概况: 长沙县 军民等七座小一型病险水库除险加固工程( 第四标段) , 包括路口镇路口村桂花冲水库、 向家冲水库。本标段隧洞主要为输水隧道。桂花冲水库: 输水隧洞进口底高程 72.60m, 出口底高程 71.40m, 总长 175m, 设计比 i＝0.0069。输水隧洞洞身前后 11m 采纳 300mm 厚 C30 钢筋砼进行衬砌, 中间采纳 C20 砼衬砌洞身, 衬砌后隧洞宽 1.2m, 高 1.8m。洞身全长 175m。洞身衬砌每 9m 设置一条伸缩缝, 缝宽 2cm。向家冲水库: 输水隧洞进口底高程 71.37m, 出口底高程 70.67m, 总长 140m, 设计比 i＝0.005。输水隧洞洞身采纳 300mm 厚 C30 钢筋砼进行衬砌, 衬砌后隧洞宽 1.2m, 高 1.8m。洞身全长 140m。洞身衬砌每 15m 设置一条伸缩缝, 缝宽 2cm。二、 施工组织设计编制依据: 1、 工程初步设计图集; 2、 工程初步设计图集说明; 3、 《水工建筑物地下开挖工程施工法律规范》( SL378- ) ; 4 、 《 水 工 建 筑 物 水 泥 灌 浆 施 工 技 术 法 律 规 范 》 ( DL/T 5148- ) ; 5、 施工现场踏勘情况; 0下载后可任意编辑三、 施工准备( 一) 人员准备为完成本工程施工任务, 我项目经理部按领导层、 管理层和作业层三层机构编制设置, 分别负责本工程项目的组织指挥、 现场管理和施工作业等工作。项目经理部对各专业施工队实行一级管理, 减少中间层次和环节, 以提高工作效率、 全面保证本工程的顺利完成。现场组织机构框图见图 2.1-1。1下载后可任意编辑2图 2.1-1 现场组织机构框图隧洞综合施工一队设备安装队结构物施工队隧洞综合施工二队长沙县 军民等七座小一型病险水库除险加固工程( 第四标段) 项目经理部技术负责人项目经理爆破施工一队工程技术部计划财务部安全质量环保部物资设备部综合办公室爆破施工二队下载后可任意编辑1、 项目经理部全权代表公司履行合同的权利和义务, 组织现场施工, 对承包人法人负责, 对监理负责, 对建设单位负责。负责工程施工的现场组织和全面管理。承担工程实施、 完成及缺陷修复等全部工作, 直至工程按期交付。项目管...
