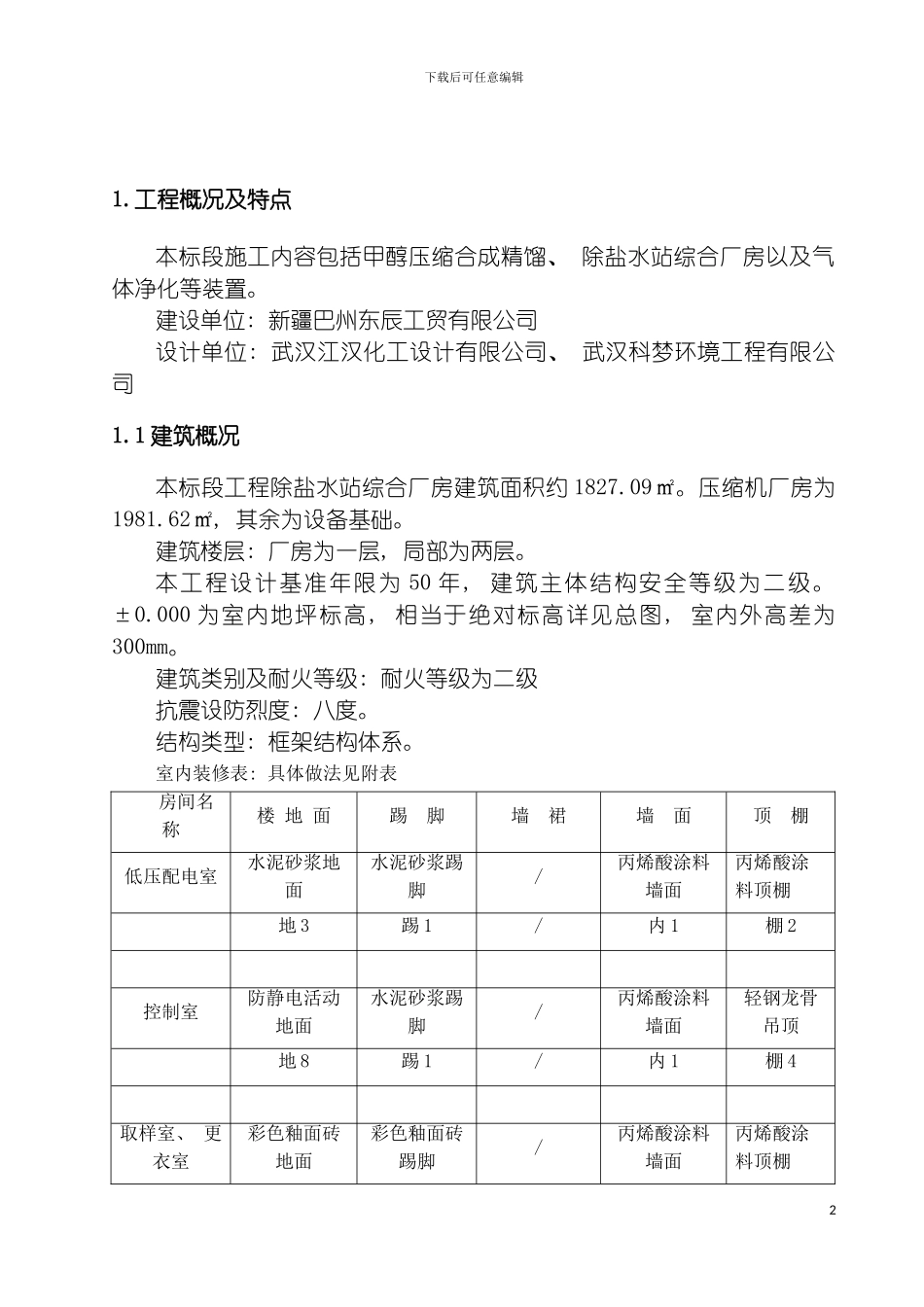

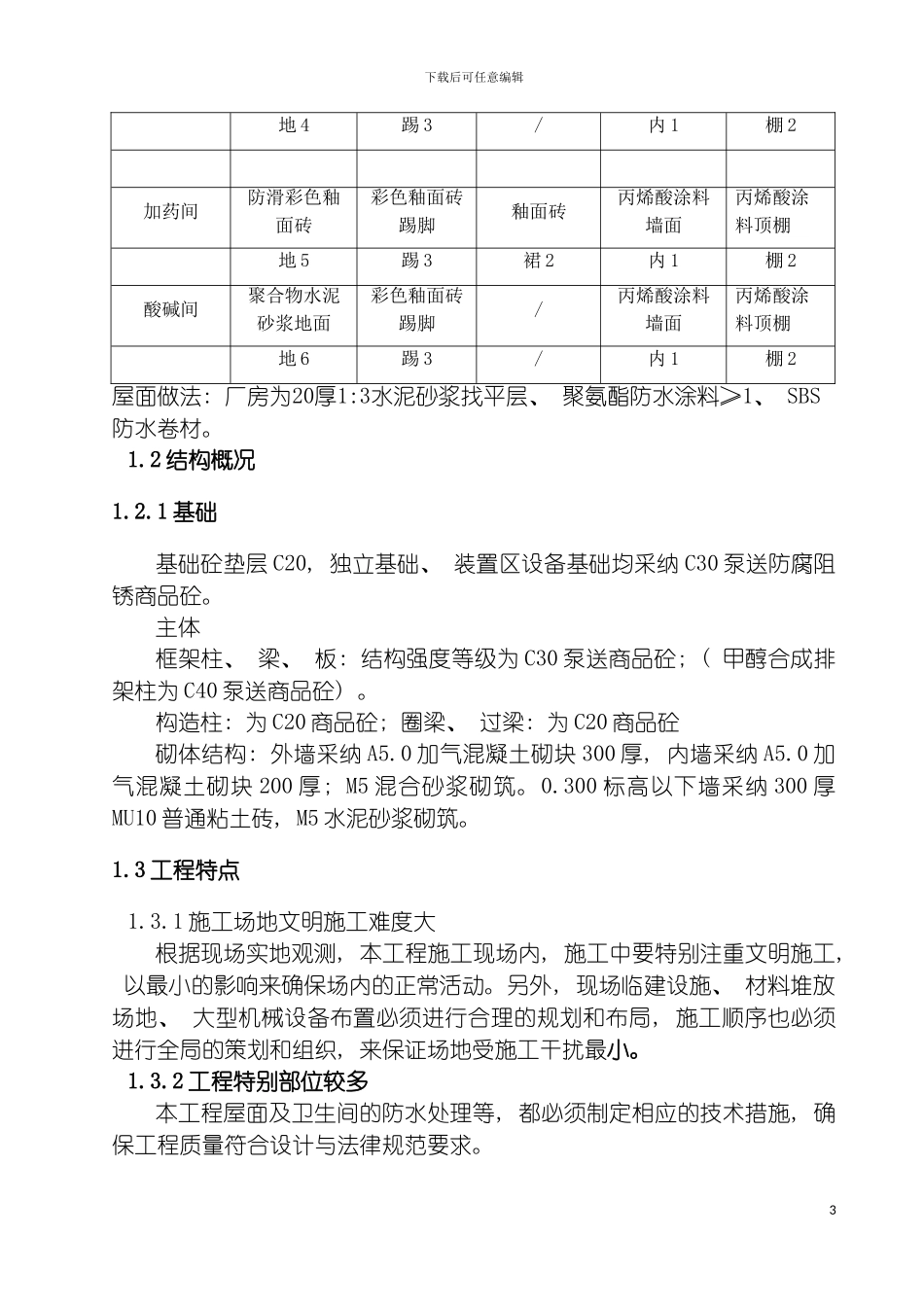

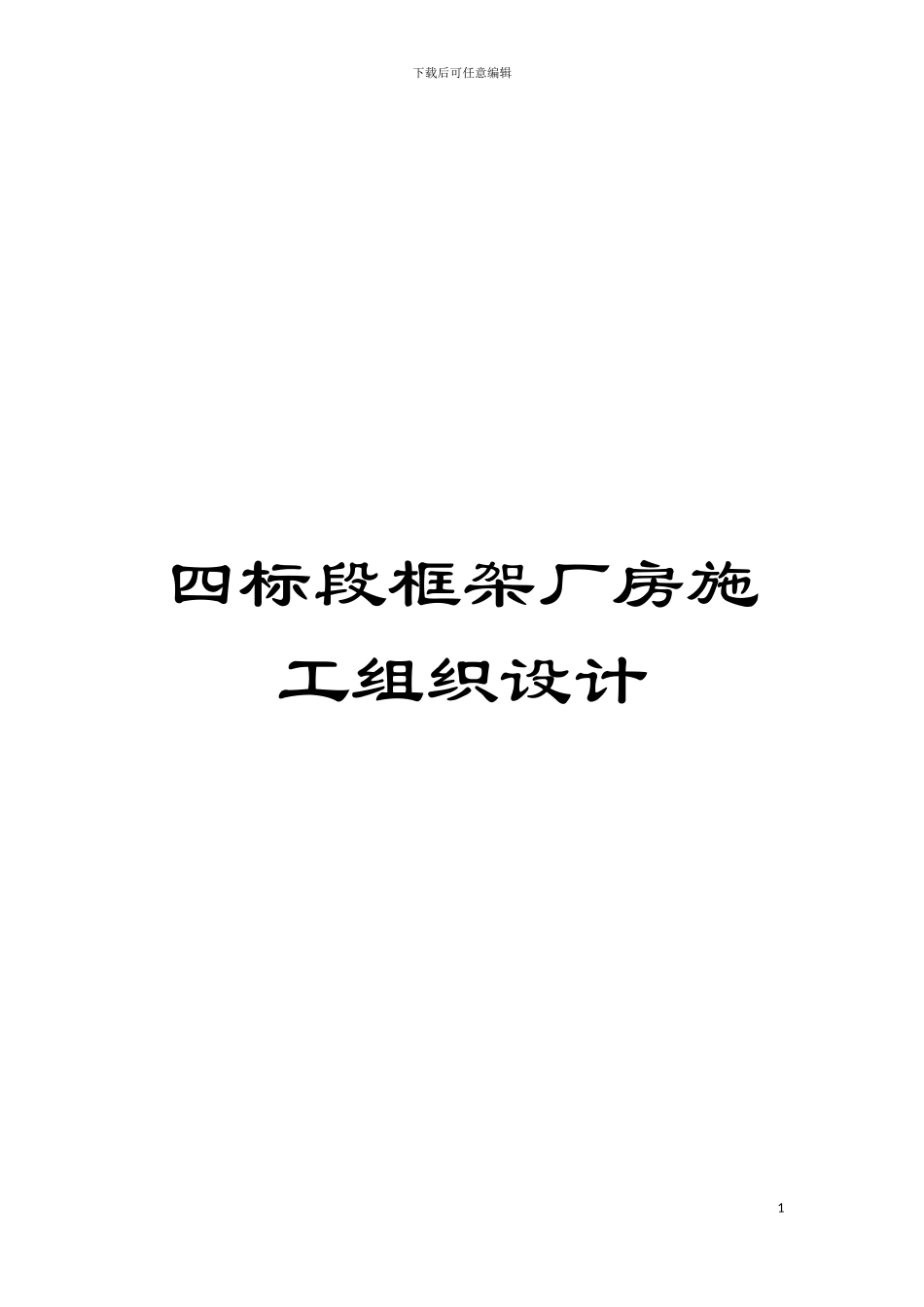

下载后可任意编辑四标段框架厂房施工组织设计1下载后可任意编辑1.工程概况及特点本标段施工内容包括甲醇压缩合成精馏、 除盐水站综合厂房以及气体净化等装置。建设单位: 新疆巴州东辰工贸有限公司设计单位: 武汉江汉化工设计有限公司、 武汉科梦环境工程有限公司1.1 建筑概况本标段工程除盐水站综合厂房建筑面积约 1827.09㎡。压缩机厂房为1981.62㎡, 其余为设备基础。建筑楼层: 厂房为一层, 局部为两层。本工程设计基准年限为 50 年, 建筑主体结构安全等级为二级。±0.000 为室内地坪标高, 相当于绝对标高详见总图, 室内外高差为300mm。建筑类别及耐火等级: 耐火等级为二级抗震设防烈度: 八度。结构类型: 框架结构体系。室内装修表: 具体做法见附表房间名称楼 地 面踢 脚墙 裙墙 面顶 棚低压配电室水泥砂浆地面水泥砂浆踢脚/丙烯酸涂料墙面丙烯酸涂料顶棚 地 3踢 1/内 1棚 2 控制室防静电活动地面水泥砂浆踢脚/丙烯酸涂料墙面轻钢龙骨吊顶 地 8踢 1/内 1棚 4 取样室、 更衣室彩色釉面砖地面彩色釉面砖踢脚/丙烯酸涂料墙面丙烯酸涂料顶棚2下载后可任意编辑 地 4踢 3/内 1棚 2 加药间防滑彩色釉面砖彩色釉面砖踢脚釉面砖丙烯酸涂料墙面丙烯酸涂料顶棚 地 5踢 3裙 2内 1棚 2酸碱间聚合物水泥砂浆地面彩色釉面砖踢脚/丙烯酸涂料墙面丙烯酸涂料顶棚 地 6踢 3/内 1棚 2屋面做法: 厂房为20厚1:3水泥砂浆找平层、 聚氨酯防水涂料≥1、 SBS防水卷材。1.2 结构概况1.2.1 基础基础砼垫层 C20, 独立基础、 装置区设备基础均采纳 C30 泵送防腐阻锈商品砼。主体框架柱、 梁、 板: 结构强度等级为 C30 泵送商品砼; ( 甲醇合成排架柱为 C40 泵送商品砼) 。构造柱: 为 C20 商品砼; 圈梁、 过梁: 为 C20 商品砼砌体结构: 外墙采纳 A5.0 加气混凝土砌块 300 厚, 内墙采纳 A5.0 加气混凝土砌块 200 厚; M5 混合砂浆砌筑。0.300 标高以下墙采纳 300 厚MU10 普通粘土砖, M5 水泥砂浆砌筑。1.3 工程特点1.3.1 施工场地文明施工难度大根据现场实地观测, 本工程施工现场内, 施工中要特别注重文明施工, 以最小的影响来确保场内的正常活动。另外, 现场临建设施、 材料堆放场地、 大型机械设备布置必须进行合理的规划和布局, 施工顺序也必须进行全局的策划和组织, 来保证场地受施工干扰最小。1.3.2 工程特别部位较多本工程屋面及卫生间的防水处理等, 都必...
