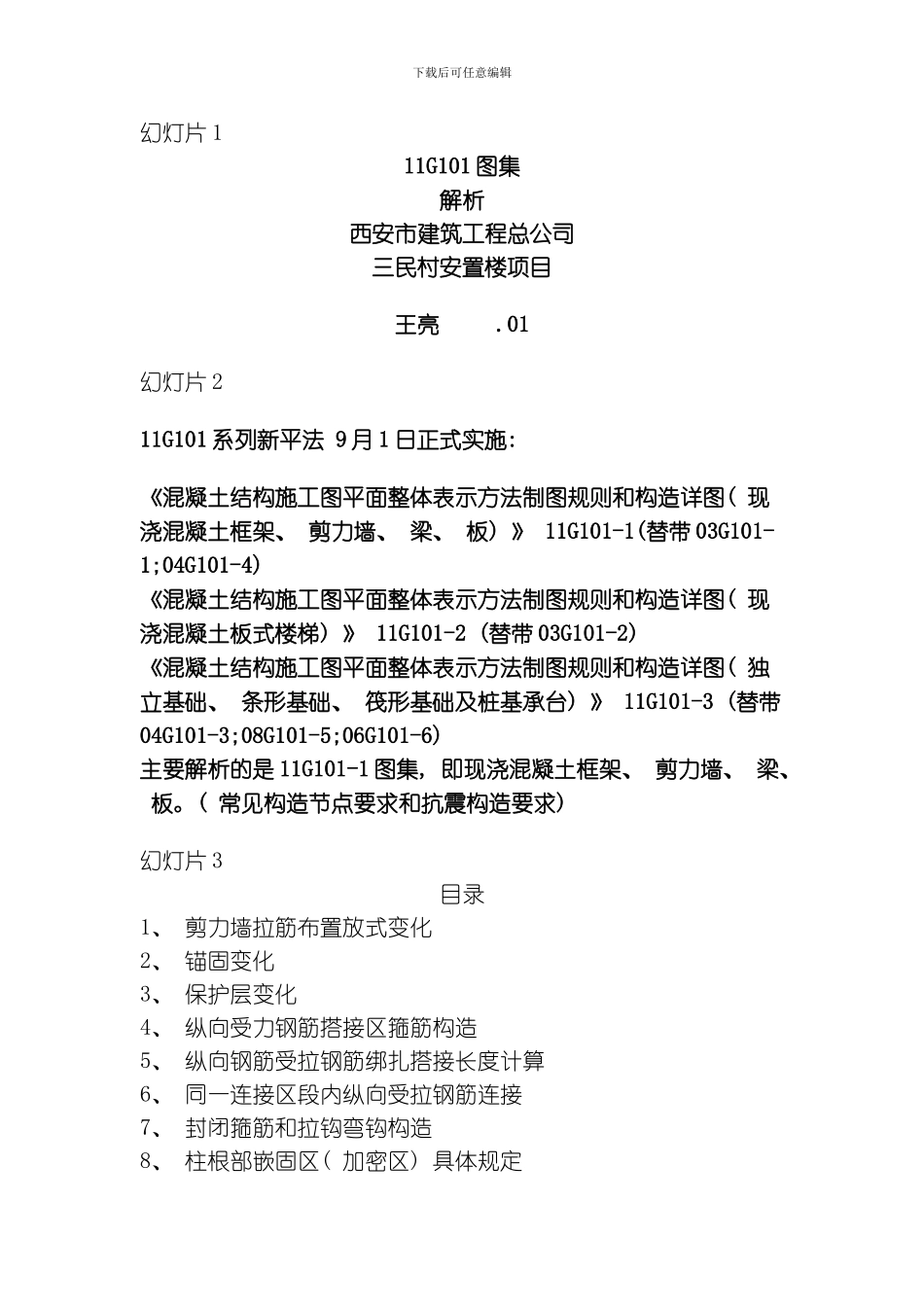

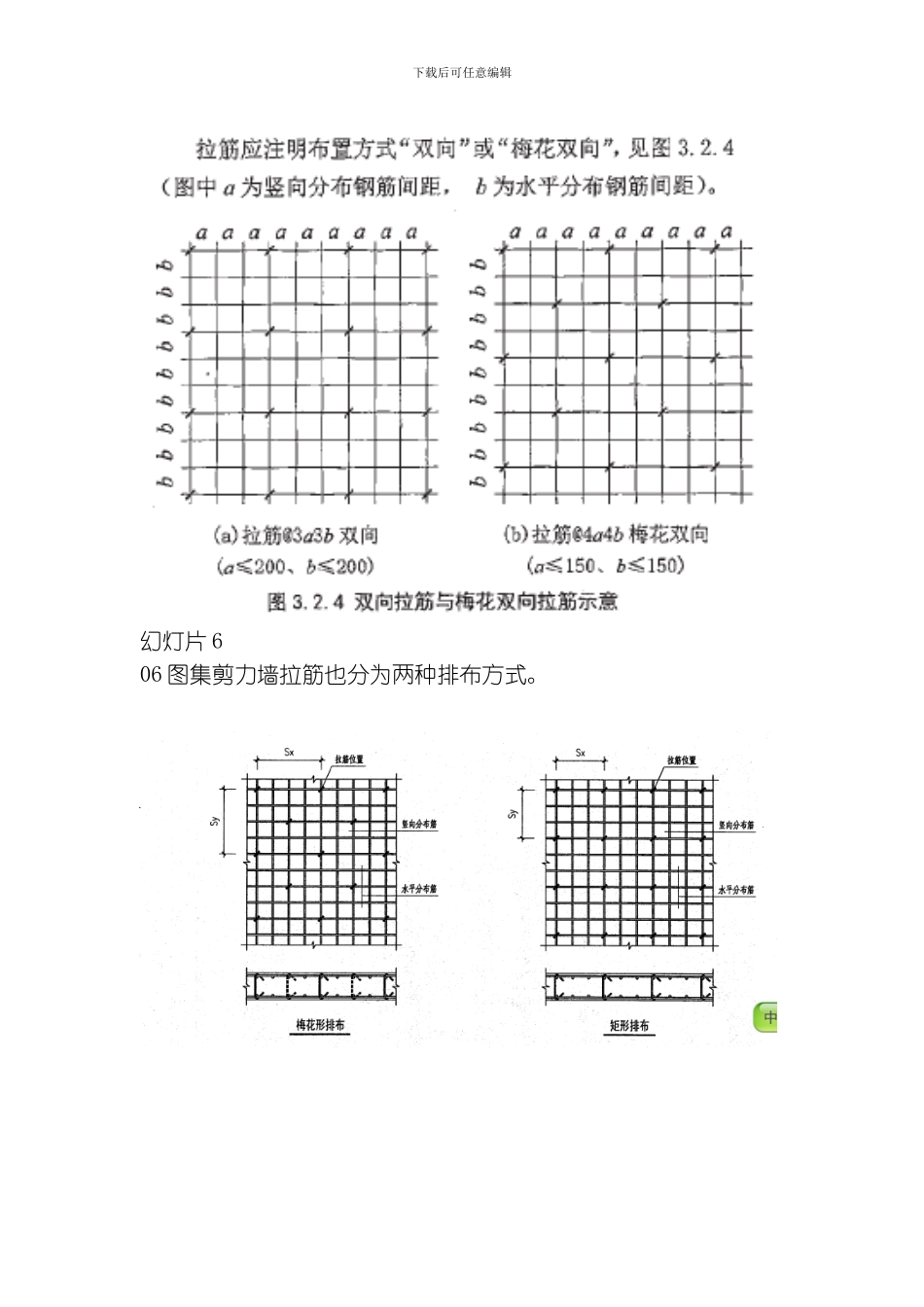

下载后可任意编辑幻灯片 111G101 图集解析西安市建筑工程总公司三民村安置楼项目王亮 .01幻灯片 211G101 系列新平法 9 月 1 日正式实施: 《混凝土结构施工图平面整体表示方法制图规则和构造详图( 现浇混凝土框架、 剪力墙、 梁、 板) 》 11G101-1(替带 03G101-1;04G101-4)《混凝土结构施工图平面整体表示方法制图规则和构造详图( 现浇混凝土板式楼梯) 》 11G101-2 (替带 03G101-2) 《混凝土结构施工图平面整体表示方法制图规则和构造详图( 独立基础、 条形基础、 筏形基础及桩基承台) 》 11G101-3 (替带04G101-3;08G101-5;06G101-6)主要解析的是 11G101-1 图集, 即现浇混凝土框架、 剪力墙、 梁、 板。( 常见构造节点要求和抗震构造要求) 幻灯片 3目录1、 剪力墙拉筋布置放式变化2、 锚固变化3、 保护层变化4、 纵向受力钢筋搭接区箍筋构造5、 纵向钢筋受拉钢筋绑扎搭接长度计算6、 同一连接区段内纵向受拉钢筋连接7、 封闭箍筋和拉钩弯钩构造8、 柱根部嵌固区( 加密区) 具体规定下载后可任意编辑9、 柱顶及柱变截面的做法10、 剪力墙水平筋的变化11、 各种梁的构造做法12、 悬挑梁构造做法13、 各种板的构造做法幻灯片 4新老图集的变化平面整体表示方法制图规则没有大的变化,主要变化是构造节点幻灯片 51、 剪力墙拉筋布置放式变化: 老图集 03G101 剪力墙拉筋只标注一种间距, ( 梅花状) , 新图集需要标注两种间距, 并增加双向拉筋与梅花双向拉筋示意图。设计应注明拉筋布置方式。假如没注明, 要求采纳梅花双向布置。下载后可任意编辑幻灯片 606 图集剪力墙拉筋也分为两种排布方式。下载后可任意编辑老图集还是每层都设置幻灯片 7常常出现的问题: 1。剪力墙拉钩放置数量少。 2、 拉钩未按法律规范要求放置, 未勾住竖向钢筋和水平钢筋。 3、 拉钩未做 135 度弯钩, 拉钩弯折后平直段长度不够, 10D、 75 取大值。 4、 剪力墙未放置保护层垫块, 造成剪力墙保护层过大或者过小。幻灯片 82、 锚固变化一、 钢筋种类变化下载后可任意编辑HRBF335 包括( 400、 500) 级钢筋中 F 是热轧带肋钢筋的缩写后面加”细”的英文( fine)首位字母, 钢筋类别为”细晶粒热轧钢筋 ”。该种钢筋是在热轧过程中, 经过控轧和控冷工艺形成的细晶粒钢筋, 其金相组织主要是铁素体加珠光体, 不得有影响使用性能的其它组织存在, 晶粒度不粗于 9 级。 幻灯片 9二、 ...
