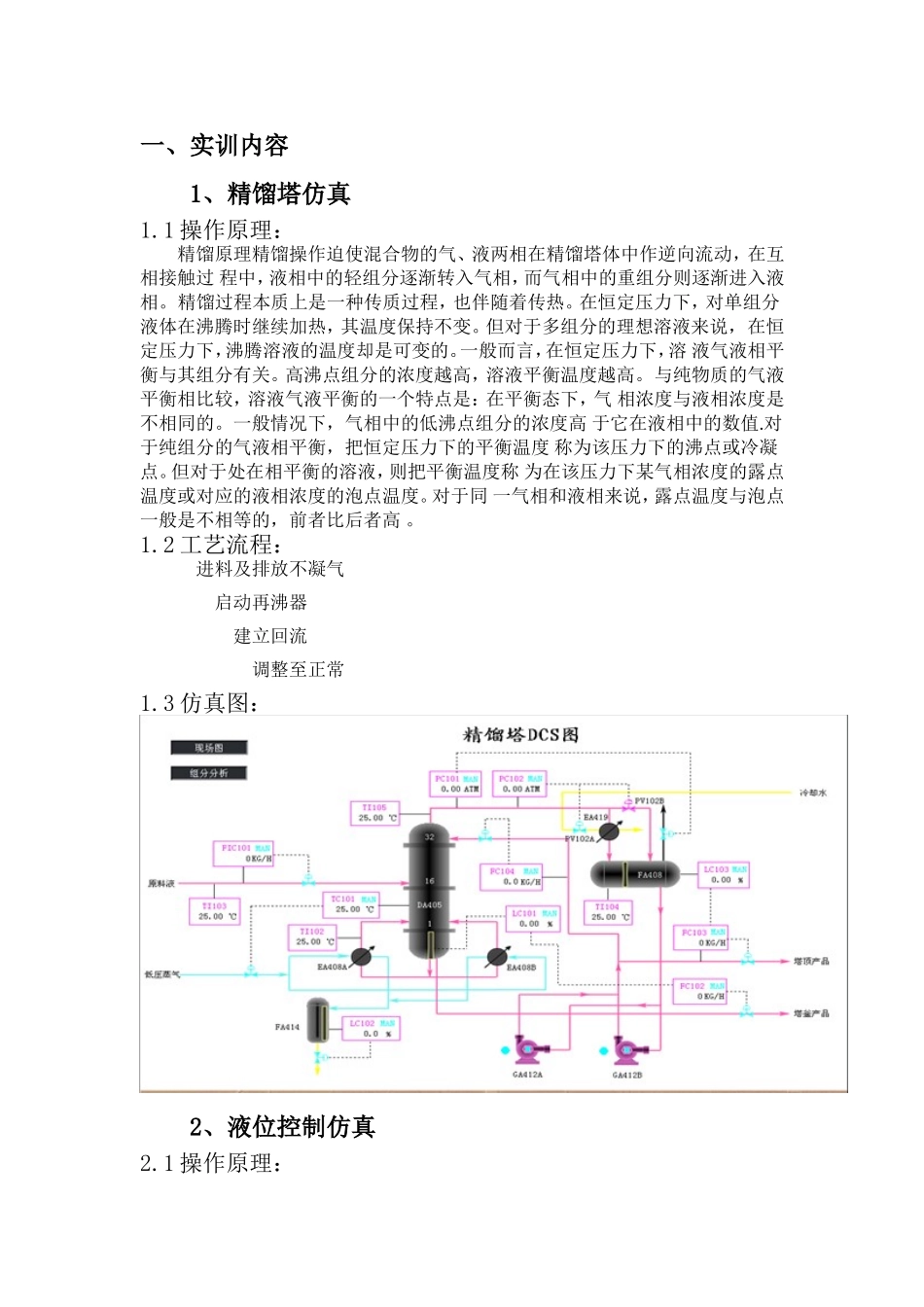

化工单元操作仿真实训总结姓名：XX班级；XX班学号：XXXX目录一、实训内容1、精馏塔仿真2、液位控制仿真3、吸收解吸仿真4、萃取仿真5、灌区仿真6、真空仿真二、仿真总结一、实训内容1、精馏塔仿真1.1操作原理：精馏原理精馏操作迫使混合物的气、液两相在精馏塔体中作逆向流动，在互相接触过程中，液相中的轻组分逐渐转入气相，而气相中的重组分则逐渐进入液相。精馏过程本质上是一种传质过程，也伴随着传热。在恒定压力下，对单组分液体在沸腾时继续加热，其温度保持不变。但对于多组分的理想溶液来说，在恒定压力下，沸腾溶液的温度却是可变的。一般而言，在恒定压力下，溶液气液相平衡与其组分有关。高沸点组分的浓度越高，溶液平衡温度越高。与纯物质的气液平衡相比较，溶液气液平衡的一个特点是：在平衡态下，气相浓度与液相浓度是不相同的。一般情况下，气相中的低沸点组分的浓度高于它在液相中的数值.对于纯组分的气液相平衡，把恒定压力下的平衡温度称为该压力下的沸点或冷凝点。但对于处在相平衡的溶液，则把平衡温度称为在该压力下某气相浓度的露点温度或对应的液相浓度的泡点温度。对于同一气相和液相来说，露点温度与泡点一般是不相等的，前者比后者高。1.2工艺流程：进料及排放不凝气启动再沸器建立回流调整至正常1.3仿真图：2、液位控制仿真2.1操作原理：缓冲罐V101仅一股来料，8Kg/cm2压力的液体通过调节产供阀FIC101向罐V101充液,此罐压力由调节阀PIC101分程控制,缓冲罐压力高于分程点（5.0Kg/cm2）时，PV101B自动打开泄压，压力低于分程点时，PV101B自动关闭，PV101A自动打开给罐充压，使V101压力控制在5Kg/cm2。缓冲罐V101液位调节器LIC101和流量调节阀FIC102串级调节，一般液位正常控制在50%左右，自V101底抽出液体通过泵P101A或P101B(备用泵)打入罐V102,该泵出口压力一般控制在9Kg/cm2，FIC102流量正常控制在20000Kg/hr。罐V102有两股来料，一股为V101通过FIC102与LIC101串级调节后来的流量；另一股为8Kg/cm2压力的液体通过调节阀LIC102进入罐V102,一般V102液位控制在50%左右,V102底液抽出通过调节阀FIC103进入V103,正常工况时FIC103的流量控制在30000kg/hr。罐V103也有两股进料，一股来自于V102的底抽出量，另一股为8kg/cm2压力的液体通过FIC103与FI103比值调节进入V103,比值系数为2:1，V103底液体通过LIC103调节阀输出，正常时罐V103液位控制在50%左右。2.2工艺流程：缓冲罐V-101充压及液位建立中间罐V-102液位建立产品罐V-103建立液位2.3、仿真图：3、吸收解吸仿真3.1操作原理：吸收过程是利用气体混合物中各个组分在液体(吸收剂)中的溶解度不同,来分离气体混合物。被溶解的组分称为溶质或吸收质,含有溶质的气体称为富气,不被溶解的气体称为贫气或惰性气体。溶解在吸收剂中的溶质和在气相中的溶质存在溶解平衡,当溶质在吸收剂中达到溶解平衡时,溶质在气相中的分压称为该组分在该吸收剂中的饱和蒸汽压。当溶质在气相中的分压大于该组分的饱和蒸汽压时,溶质就从气相溶入溶质中,称为吸收过程。当溶质在气相中的分压小于该组分的饱和蒸汽压时,溶质就从液相逸出到气相中,称为解吸过程。3.2工艺流程：充压：吸收塔进吸收油：解吸塔进吸收油：C6油冷循环：向D—103进C4物料：T—102再沸器投入使用：T—102回流建立：进富气：3.3仿真图：4.萃取仿真4.1操作原理：将一定量萃取剂加入原料液中，然后加以搅拌使原料液与萃取剂充分混合，溶质通过相界面由原料液向萃取剂中扩散，所以萃取操作与精馏、吸收等过程一样，也属于两相间的传质过程。搅拌停止后，两液相因密度不同而分层：一层以溶剂S为主，并溶有较多的溶质，称为萃取相，以E表示；另一层以原溶剂（稀释剂）B为主，且含有未被萃取完的溶质，称为萃余相，以R表示。若溶剂S和B为部分互溶，则萃取相中还含有少量的B，萃余相中亦含有少量的S。4.2工艺流程：灌水启动换热器引反应液引溶剂引C421萃取液调至平衡5.灌区仿真5.1操作原理：产品从上一生产单元中被送到产品罐，经过换热器冷却后用离心泵打入产品罐中，进行进一步冷却，再用离心泵打入包装设备。5.2工艺流程：日罐进料日罐建立回流冷却日罐物料产品罐进料产...
