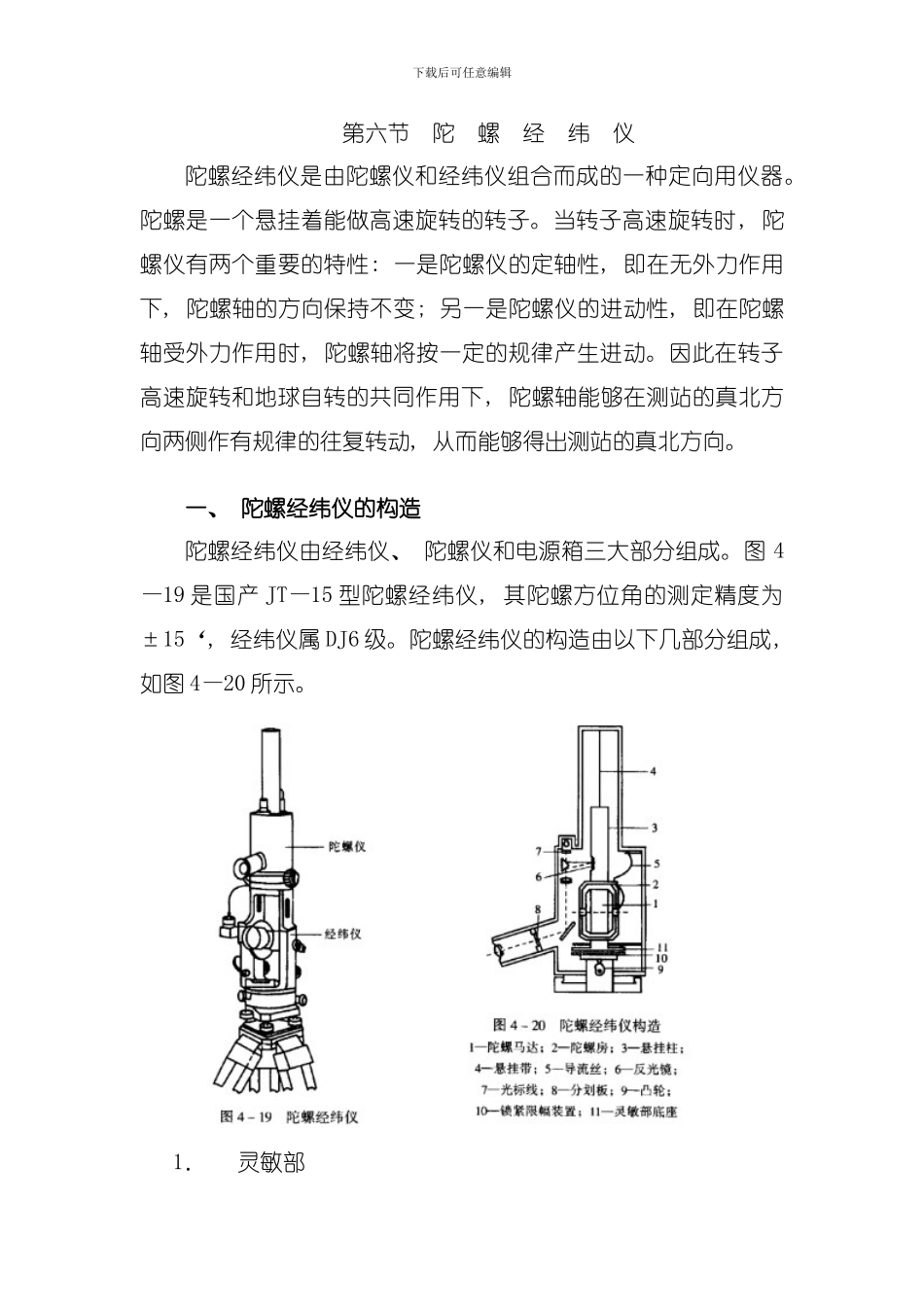

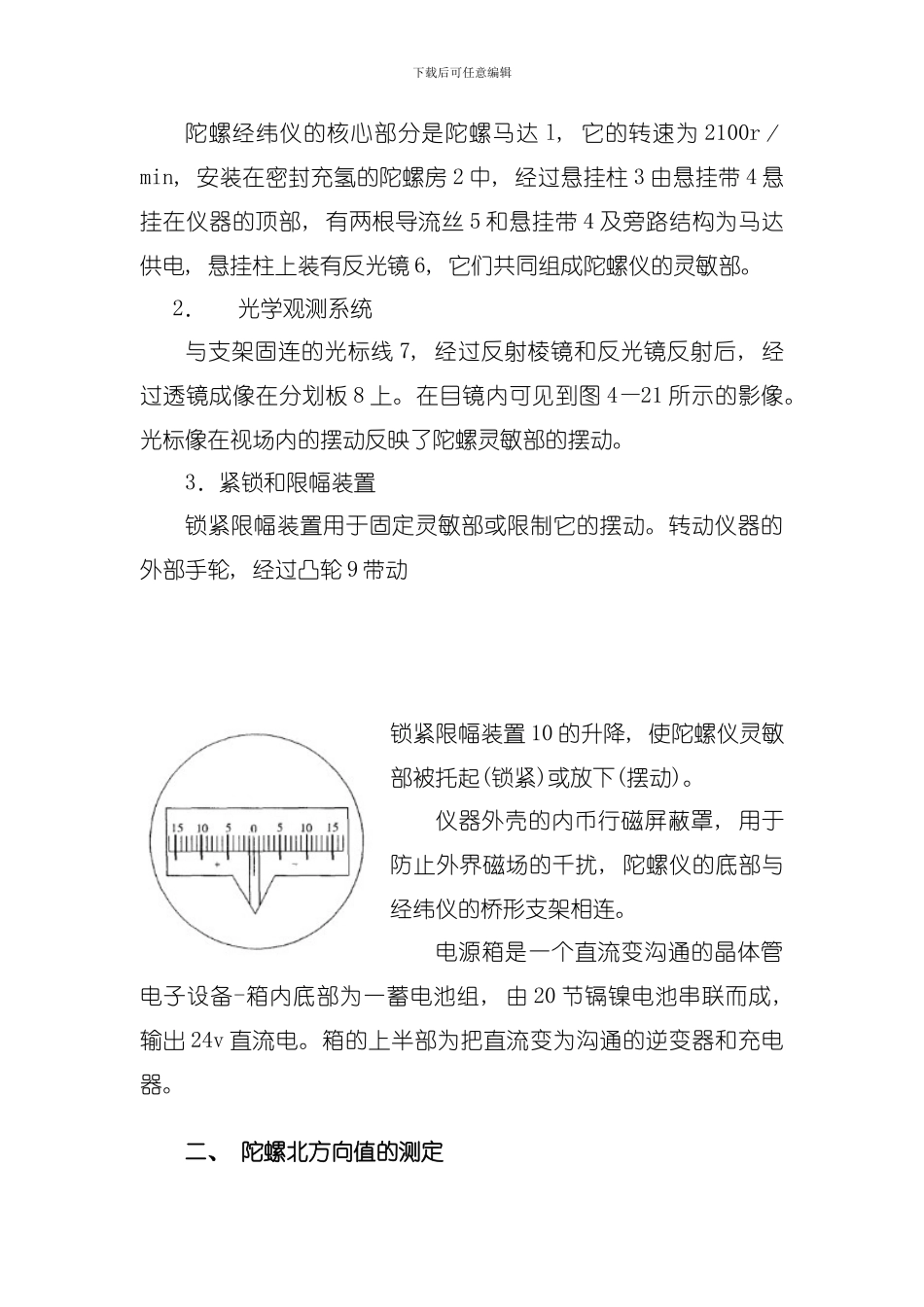

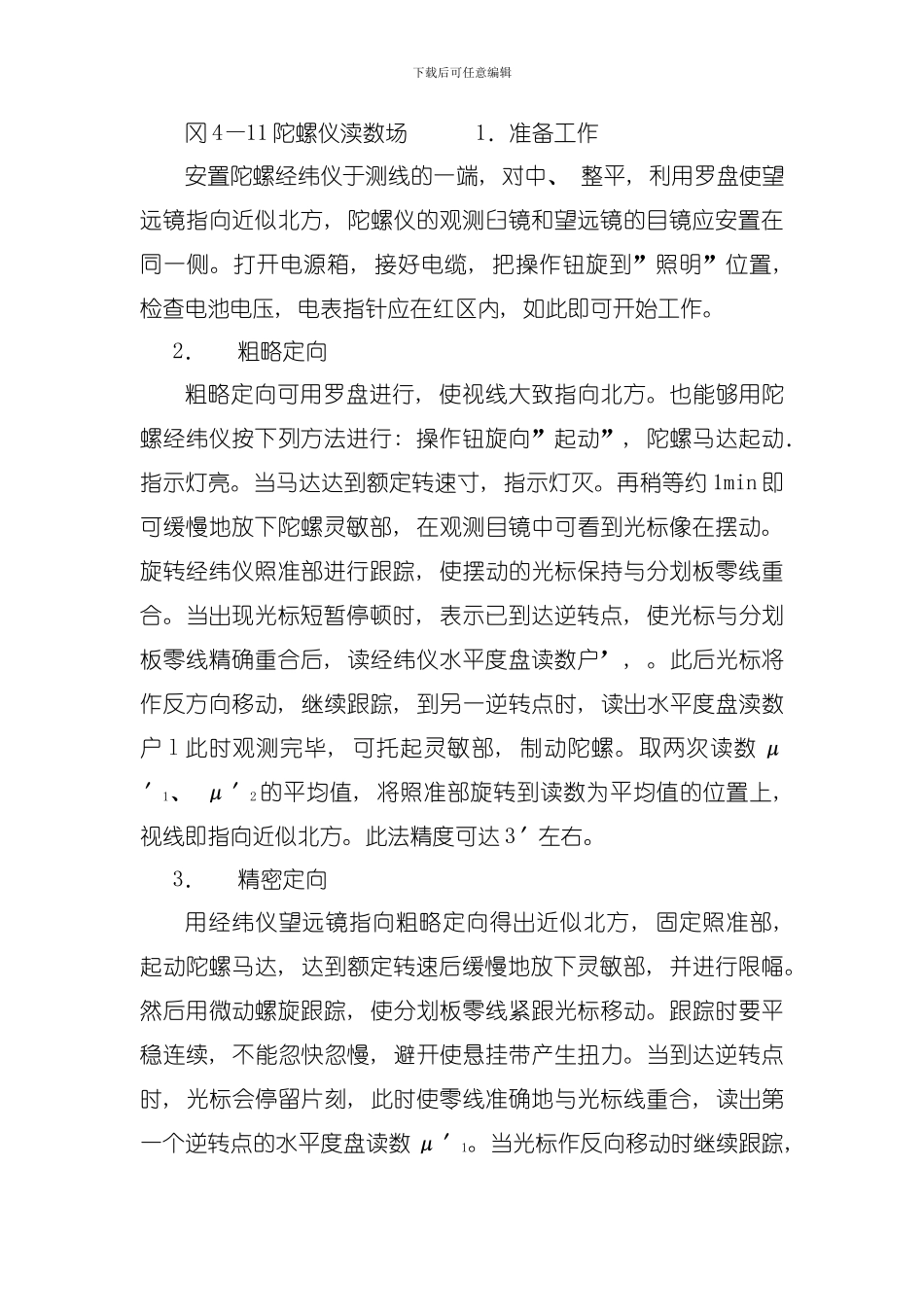

下载后可任意编辑第六节 陀 螺 经 纬 仪陀螺经纬仪是由陀螺仪和经纬仪组合而成的一种定向用仪器。陀螺是一个悬挂着能做高速旋转的转子。当转子高速旋转时, 陀螺仪有两个重要的特性: 一是陀螺仪的定轴性, 即在无外力作用下, 陀螺轴的方向保持不变; 另一是陀螺仪的进动性, 即在陀螺轴受外力作用时, 陀螺轴将按一定的规律产生进动。因此在转子高速旋转和地球自转的共同作用下, 陀螺轴能够在测站的真北方向两侧作有规律的往复转动, 从而能够得出测站的真北方向。 一、 陀螺经纬仪的构造陀螺经纬仪由经纬仪、 陀螺仪和电源箱三大部分组成。图 4—19 是国产 JT—15 型陀螺经纬仪, 其陀螺方位角的测定精度为±15‘, 经纬仪属 DJ6 级。陀螺经纬仪的构造由以下几部分组成, 如图 4—20 所示。1．灵敏部下载后可任意编辑陀螺经纬仪的核心部分是陀螺马达 l, 它的转速为 2100r／min, 安装在密封充氢的陀螺房 2 中, 经过悬挂柱 3 由悬挂带 4 悬挂在仪器的顶部, 有两根导流丝 5 和悬挂带 4 及旁路结构为马达供电, 悬挂柱上装有反光镜 6, 它们共同组成陀螺仪的灵敏部。2．光学观测系统与支架固连的光标线 7, 经过反射棱镜和反光镜反射后, 经过透镜成像在分划板 8 上。在目镜内可见到图 4—21 所示的影像。光标像在视场内的摆动反映了陀螺灵敏部的摆动。3．紧锁和限幅装置 锁紧限幅装置用于固定灵敏部或限制它的摆动。转动仪器的外部手轮, 经过凸轮 9 带动锁紧限幅装置 10 的升降, 使陀螺仪灵敏部被托起(锁紧)或放下(摆动)。仪器外壳的内币行磁屏蔽罩, 用于防止外界磁场的千扰, 陀螺仪的底部与经纬仪的桥形支架相连。电源箱是一个直流变沟通的晶体管电子设备-箱内底部为一蓄电池组, 由 20 节镉镍电池串联而成, 输出 24v 直流电。箱的上半部为把直流变为沟通的逆变器和充电器。二、 陀螺北方向值的测定下载后可任意编辑冈 4—11 陀螺仪渎数场 1．准备工作安置陀螺经纬仪于测线的一端, 对中、 整平, 利用罗盘使望远镜指向近似北方, 陀螺仪的观测臼镜和望远镜的目镜应安置在同一侧。打开电源箱, 接好电缆, 把操作钮旋到”照明”位置, 检查电池电压, 电表指针应在红区内, 如此即可开始工作。2．粗略定向粗略定向可用罗盘进行, 使视线大致指向北方。也能够用陀螺经纬仪按下列方法进行: 操作钮旋向”起动”, 陀螺马达起动．指示灯亮。当马达达到额定转速寸, 指示灯灭。再稍等约 1...
