地源热泵空调系统方案模板pdf

地源热泵空调系统方案模板pdf_第1页
1/97
地源热泵空调系统方案模板pdf_第2页
2/97
地源热泵空调系统方案模板pdf_第3页
3/97

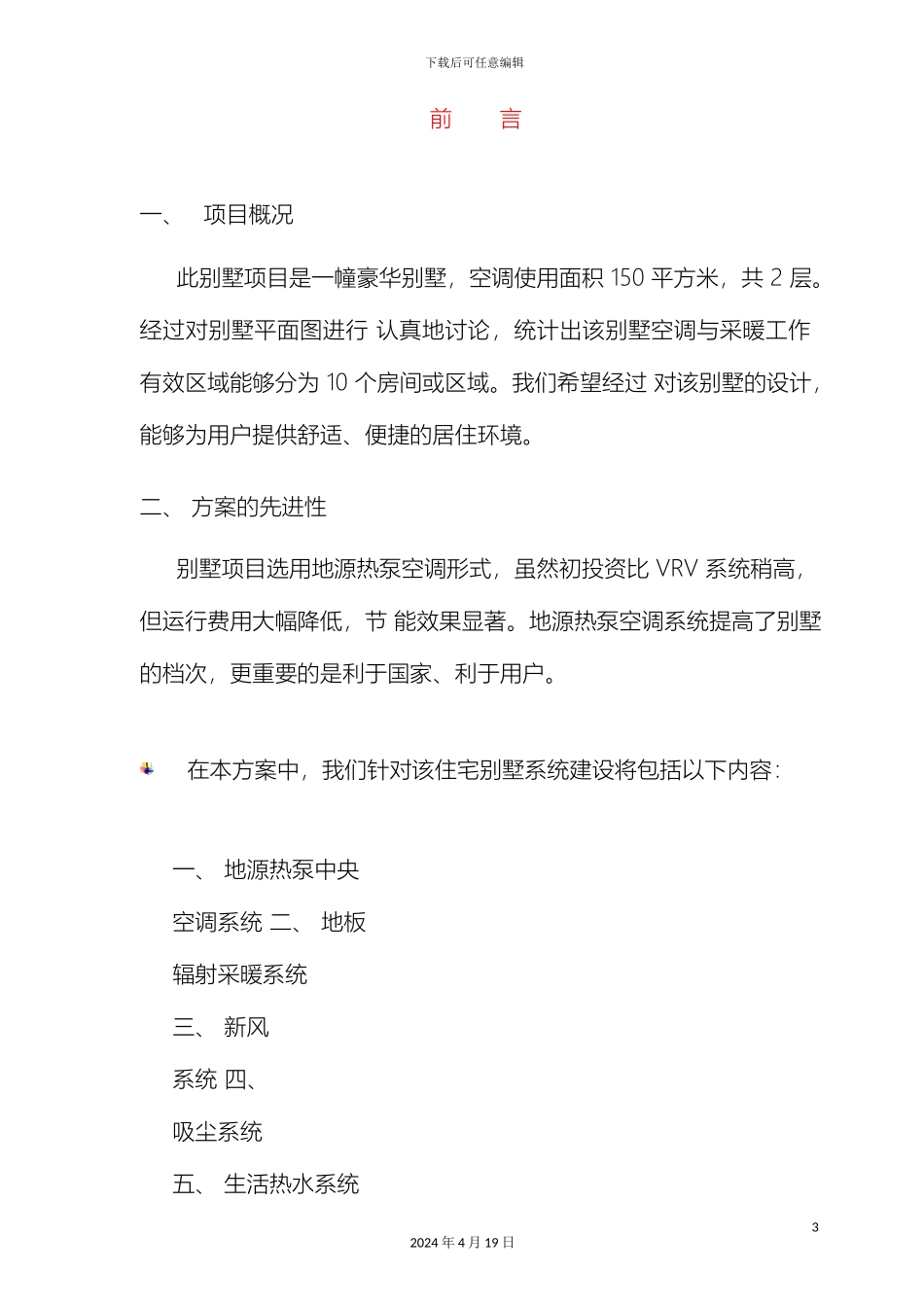

下载后可任意编辑地源热泵空调系统方案模板 pdf12024 年 4 月 19 日下载后可任意编辑复地朗香别墅项目地源热泵空调、地板采暖、新风系统、吸尘系 统及生活热水系统方 案 说 明上海沃特奇勒暖通工程有限公司22024 年 4 月 19 日下载后可任意编辑前言一、项目概况此别墅项目是一幢豪华别墅,空调使用面积 150 平方米,共 2 层。经过对别墅平面图进行 认真地讨论,统计出该别墅空调与采暖工作有效区域能够分为 10 个房间或区域。我们希望经过 对该别墅的设计,能够为用户提供舒适、便捷的居住环境。二、 方案的先进性别墅项目选用地源热泵空调形式,虽然初投资比 VRV 系统稍高,但运行费用大幅降低,节 能效果显著。地源热泵空调系统提高了别墅的档次,更重要的是利于国家、利于用户。 在本方案中,我们针对该住宅别墅系统建设将包括以下内容:一、 地源热泵中央空调系统 二、 地板辐射采暖系统三、 新风系统 四、 吸尘系统五、 生活热水系统32024 年 4 月 19 日下载后可任意编辑 本项目中央空调系统的设计总体规划思路是: 在满足使用效果的前提下,并考虑减少初投资,避开设计浪费; 空调系统采纳地源热泵形式, 其 优 点在于使用土壤源取放热 量 (本方案中采纳 ) ,效果稳 定;运行成本低,相对于其它传统空调形式可在短期内收回初投资;室外无外机,不与大气环境发生交换,无污染;机组运行噪音小,宁静;机组使用寿命长,与建筑同寿命; 系统设计考虑到了新风的应用;新风系统采纳全热回收机组,在保证新风量充分的情况下,回收新风引入过程中排风带走的冷热量,达到节能舒适的效果; 室内机采纳风机盘管的形式,这是一种技术成熟、稳定的系统形式; 在冬季,系统供暖采纳地板辐射采暖的形式,其优点在于使用辐射形式采暖比采纳对流形式给人的舒适感更好;地板采暖的供暖温度比空调形式低 2℃,节能效果明显。地暖热源42024 年 4 月 19 日下载后可任意编辑与空调系统共用主机,在不同季节使用不同的系统; 采纳生活热水系统,使用方便快捷; 空调系统、地板采暖系统、生活热水系统共用主机,避开了地暖系统及生活热水系统另外增设其它设备,如锅炉,减少的系统投资,节约成本,同时节能效果明显; 系统采纳大型液晶温控面板,集中控制和分区控制相结合,控制方式简单易操作。在实现以上前提下,中央空调系统的配置与设计应达到性能与价格的优化目标,确保本工...
