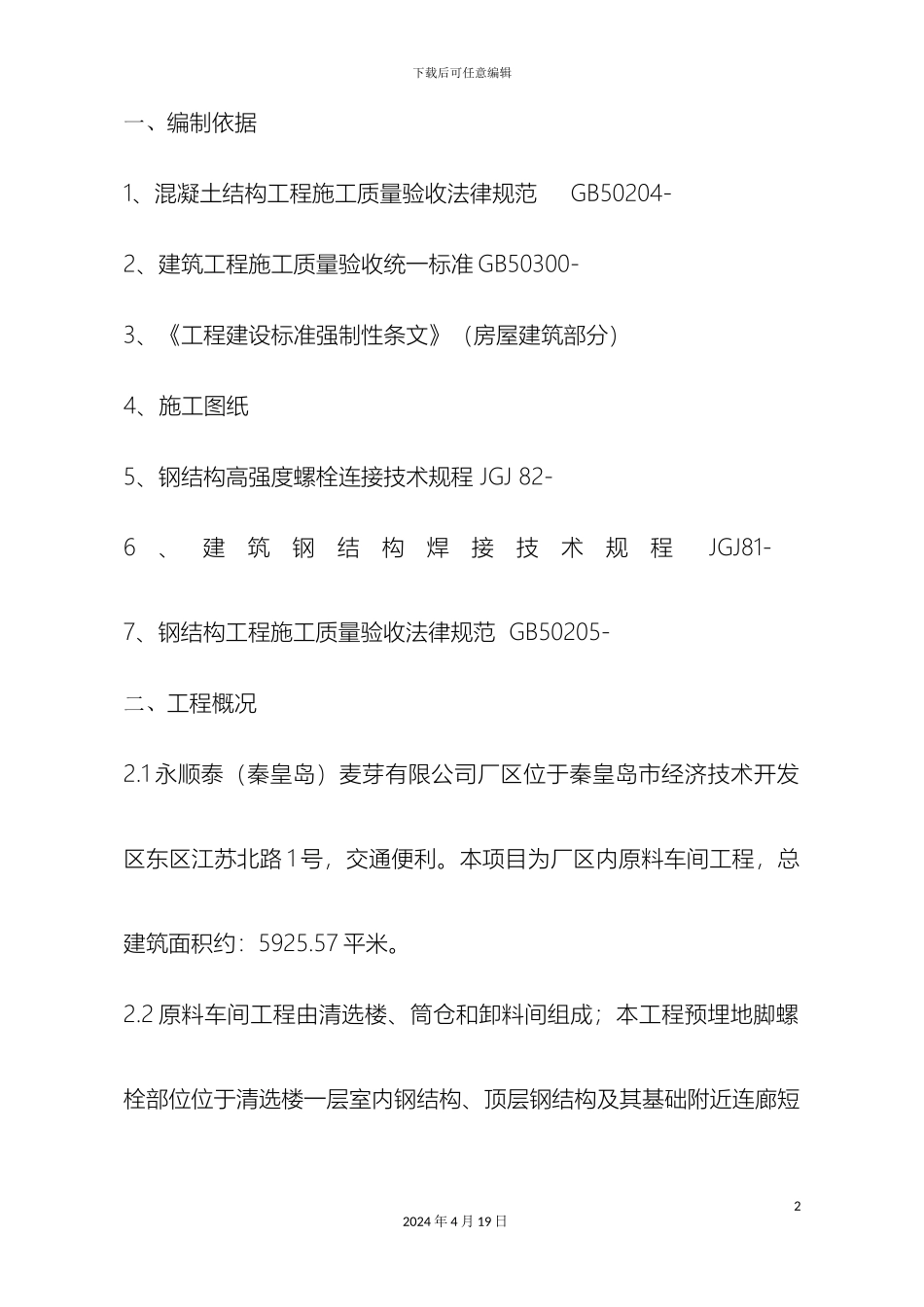

下载后可任意编辑地脚螺栓预埋施工方案12024 年 4 月 19 日下载后可任意编辑一、编制依据1、混凝土结构工程施工质量验收法律规范GB50204- 2、建筑工程施工质量验收统一标准 GB50300- 3、《工程建设标准强制性条文》（房屋建筑部分）4、施工图纸5、钢结构高强度螺栓连接技术规程 JGJ 82- 6、建筑钢结构焊接技术规程 JGJ81- 7、钢结构工程施工质量验收法律规范 GB50205- 二、工程概况2.1 永顺泰（秦皇岛）麦芽有限公司厂区位于秦皇岛市经济技术开发区东区江苏北路 1 号，交通便利。本项目为厂区内原料车间工程，总建筑面积约：5925.57 平米。2.2 原料车间工程由清选楼、筒仓和卸料间组成；本工程预埋地脚螺栓部位位于清选楼一层室内钢结构、顶层钢结构及其基础附近连廊短22024 年 4 月 19 日下载后可任意编辑柱，共计 3 种型号 M24、M33、M39。2.3 参建单位建设单位：永顺泰（秦皇岛）麦芽有限公司监理单位：北京中轻国际工程项目管理有限公司施工单位：河北建设集团有限公司勘察单位：中冶沈勘秦皇岛技术有限公司 设计单位：中国中轻国际工程有限公司三、施工准备1 技术准备1.1 仔细批阅相关图纸及法律规范要求，理解设计意图1.2 确定需要的螺栓型号及规格保证精确施工1.3 组织操作工人进行培训，对工人进行详细的技术交底工作，对无焊接工作证或已过期证件的工人严禁上岗。2 材料准备2.1 根据图纸及法律规范要求确定本工程螺栓 2 种规格 3 种型号。32024 年 4 月 19 日下载后可任意编辑M24 定型螺栓共计 32 条、M33 螺栓共计 12 条、M39 螺栓共计 24 条。型号及规格如下图： 规格数量（mm）材质套丝（mm）锚固段（mm）直钩（mm）全长（mm）根数螺母M24Q235B1504251205753264M33Q235B2007001409001236M39Q345B2301000160123024723.3 人员准备序号工种人数备注1测量员22焊工33钢筋工54木工45力工63.4 机具准备：序号机具数量备注1经纬仪1台2水准仪2台3钢卷尺4把42024 年 4 月 19 日下载后可任意编辑4水平尺2把5焊机2台6线坠2个7钻孔机1台四、施工部署4.1 施工工艺柱、梁、板等模板支护安装完毕→制作螺栓定位模板→螺栓模板定位放线→螺栓模板标高定位→螺栓模板水平定位→螺栓预埋定位→焊接螺栓→螺栓模板拆除→螺栓套丝包裹4.1.1 制作螺栓定位模板：依据图纸给定尺寸放样如下图： M24 M39 M33a 模板采纳 18mm 胶合板木模板，保证模板的刚度52024 年 4 月 19 日下载后...
