塑胶跑道施工组织设计

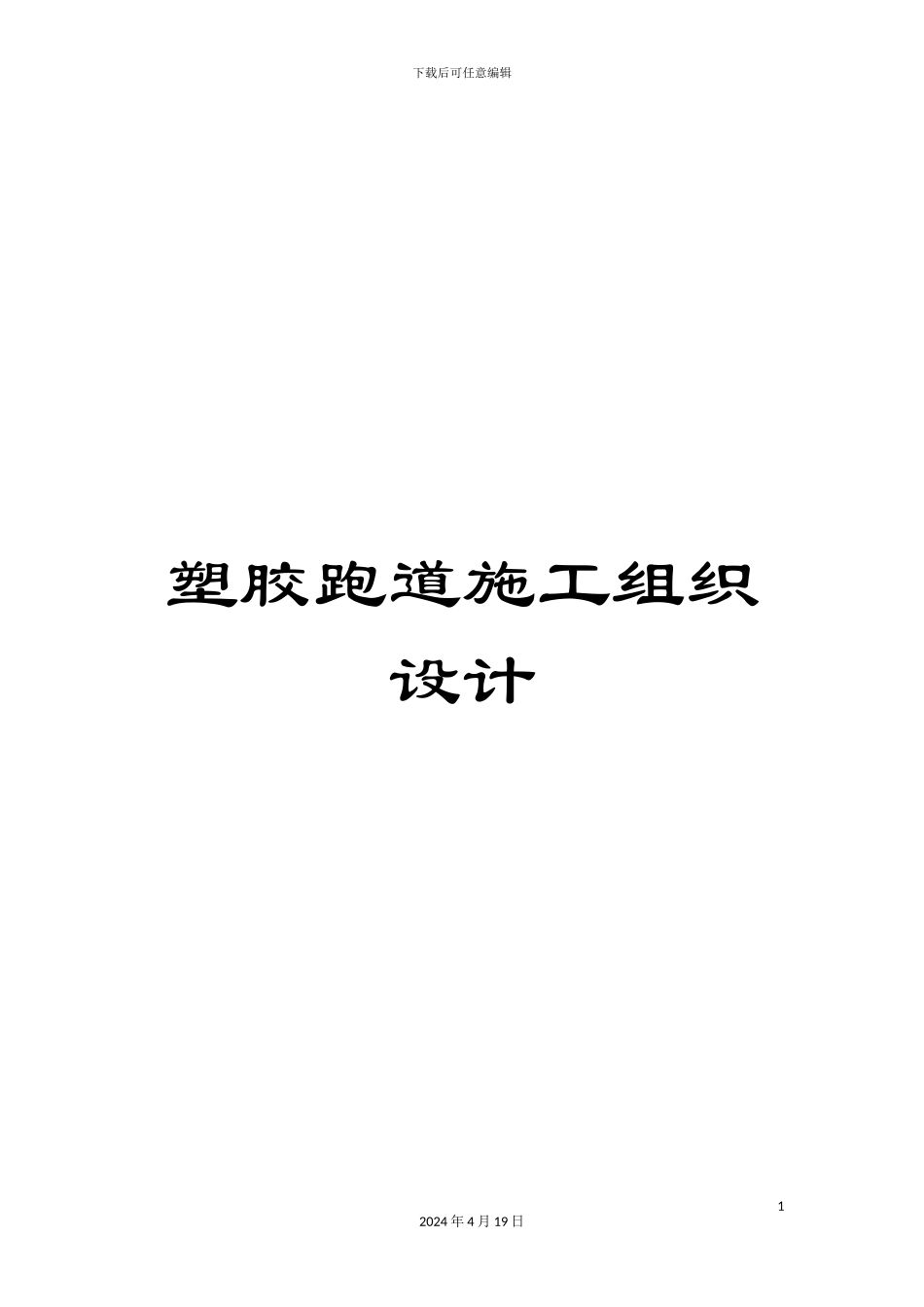

塑胶跑道施工组织设计_第1页
1/73

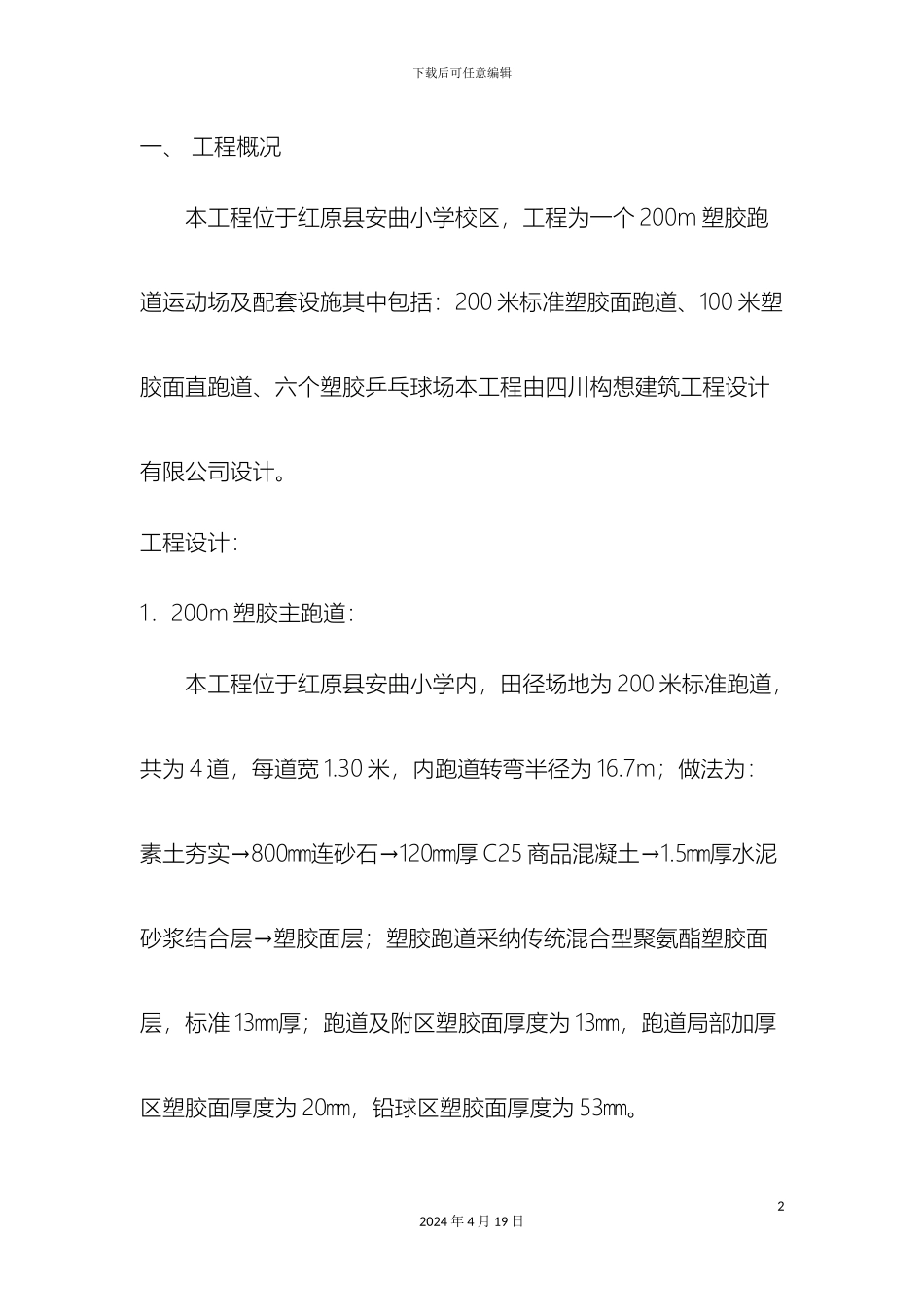

塑胶跑道施工组织设计_第2页
2/73

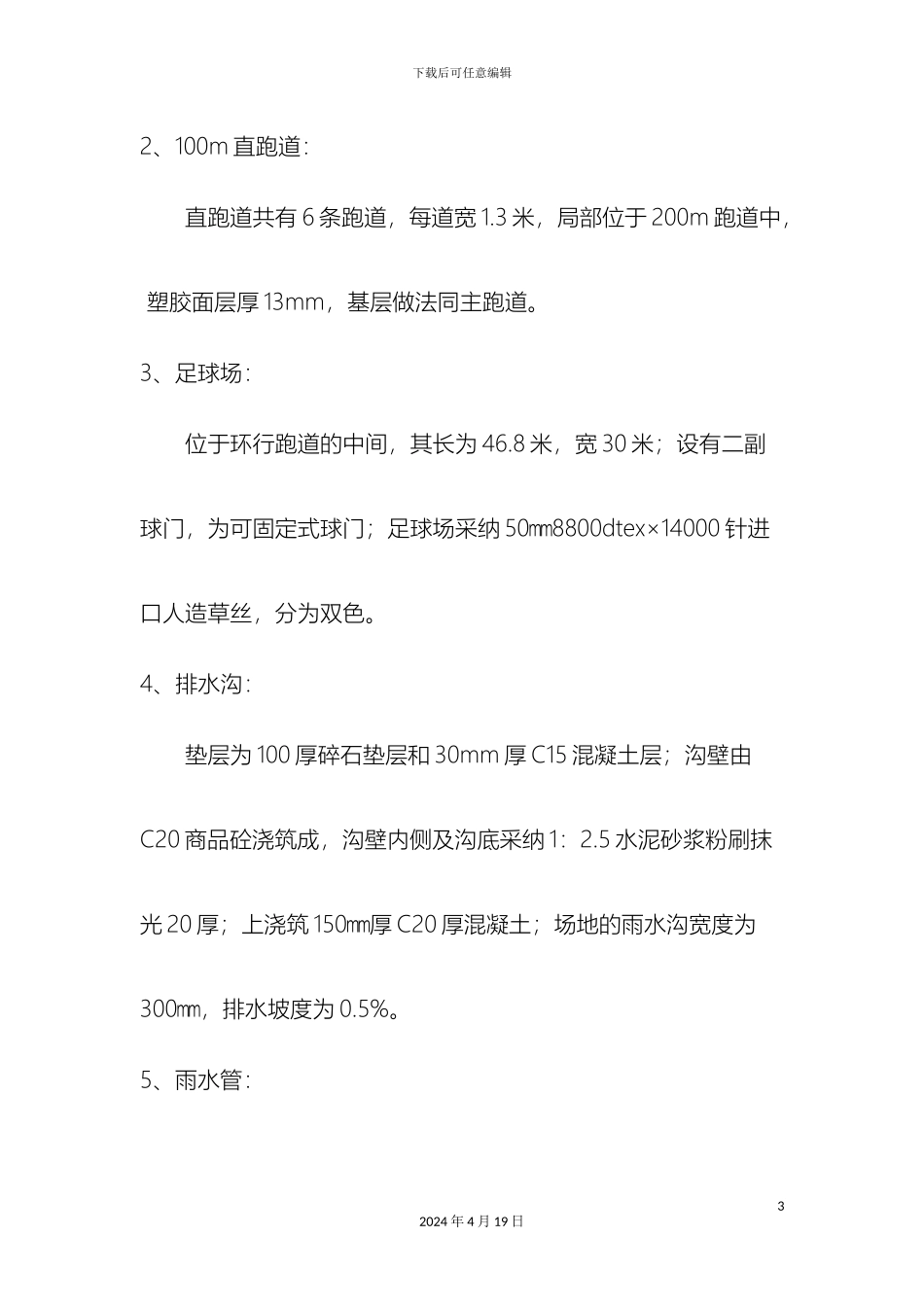

塑胶跑道施工组织设计_第3页
3/73
下载后可任意编辑塑胶跑道施工组织设计12024 年 4 月 19 日下载后可任意编辑一、 工程概况本工程位于红原县安曲小学校区,工程为一个 200m 塑胶跑道运动场及配套设施其中包括:200 米标准塑胶面跑道、100 米塑胶面直跑道、六个塑胶乒乓球场本工程由四川构想建筑工程设计有限公司设计。工程设计:1.200m 塑胶主跑道:本工程位于红原县安曲小学内,田径场地为 200 米标准跑道,共为 4 道,每道宽 1.30 米,内跑道转弯半径为 16.7m;做法为:素土夯实→800㎜连砂石→120㎜厚 C25 商品混凝土→1.5㎜厚水泥砂浆结合层→塑胶面层;塑胶跑道采纳传统混合型聚氨酯塑胶面层,标准 13㎜厚;跑道及附区塑胶面厚度为 13㎜,跑道局部加厚区塑胶面厚度为 20㎜,铅球区塑胶面厚度为 53㎜。22024 年 4 月 19 日下载后可任意编辑2、100m 直跑道:直跑道共有 6 条跑道,每道宽 1.3 米,局部位于 200m 跑道中, 塑胶面层厚 13mm,基层做法同主跑道。3、足球场:位于环行跑道的中间,其长为 46.8 米,宽 30 米;设有二副球门,为可固定式球门;足球场采纳 50㎜8800dtex×14000 针进口人造草丝,分为双色。4、排水沟:垫层为 100 厚碎石垫层和 30mm 厚 C15 混凝土层;沟壁由C20 商品砼浇筑成,沟壁内侧及沟底采纳 1:2.5 水泥砂浆粉刷抹光 20 厚;上浇筑 150㎜厚 C20 厚混凝土;场地的雨水沟宽度为300㎜,排水坡度为 0.5%。5、雨水管:32024 年 4 月 19 日下载后可任意编辑采纳 DN300 双壁波纹管,管径 300㎜;雨水管排水坡度为0.5%,起点埋深 0.4 米。二、施工部署(一)工程目标:(1)工期目标:确保在 60 日历日内完成施工,并力争提前交付验收。 (2)质量目标:根据 ISO9001 质量管理体系要求,达到标书质量等级要求的合格及以上等级。(3)安全目标:安全以轻伤率控制在 0.11%以内,无重大伤亡事故发生为目标,仔细贯彻国家安全管理制度。 (二)项目管理机构1.经过总结我司推选项目法施工以来所取得的经验和教训,结合我司当前管理体制的现状,为科学组织施工,强化项目管理,统一管理工作,在公司统一的领导下,成立以项目经理为首的启悟42024 年 4 月 19 日下载后可任意编辑中学塑胶跑道运动场及配套设施工程项目经理部。全权负责该工程的管理,项目班子按项目法施工的模式配备,对工程的工期、质量、安全、文明施工、工程成本等综合效益进行高效率有计划的统一组织和管理。(...
