塑胶运动场施工组织设计

塑胶运动场施工组织设计_第1页
1/67

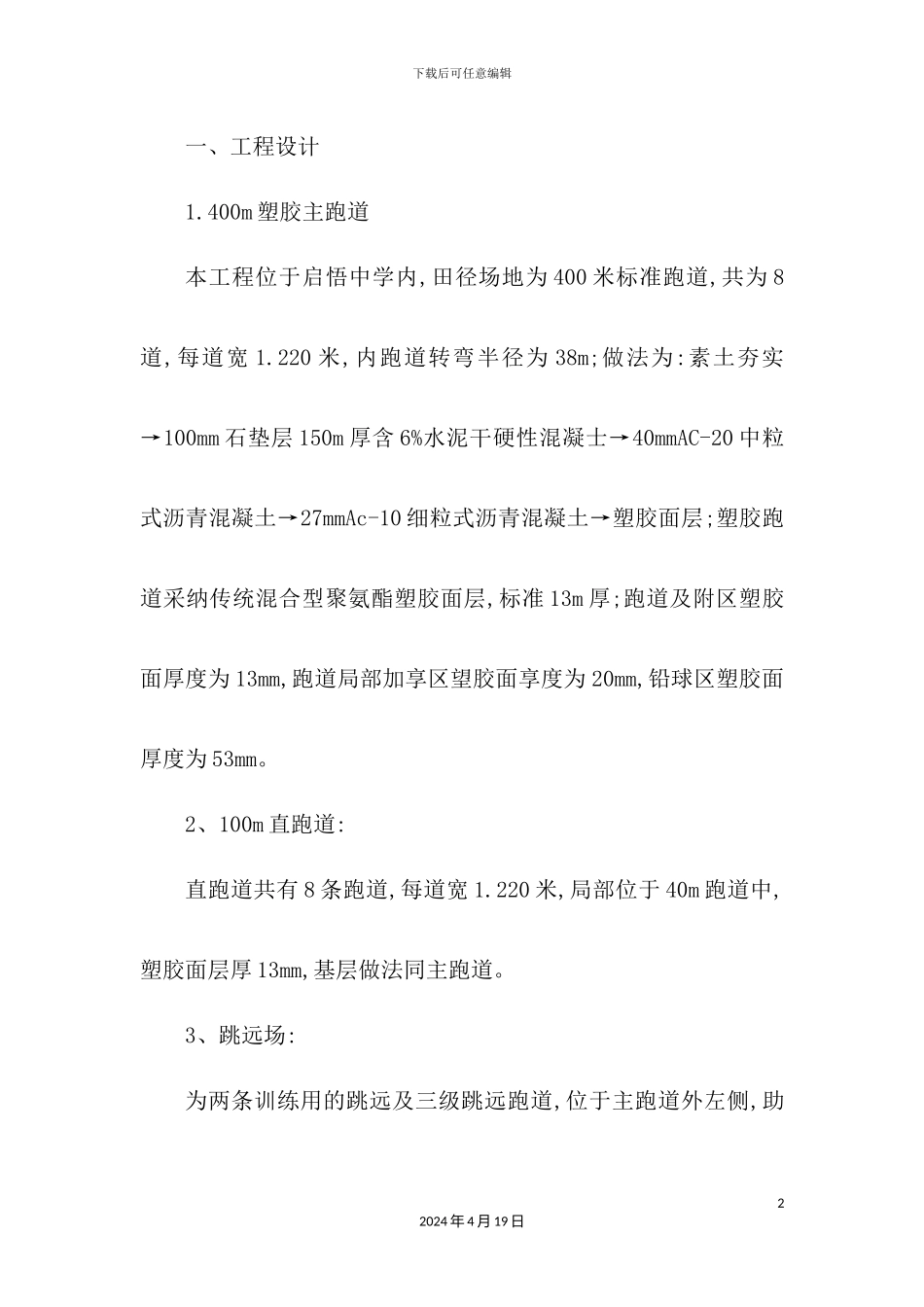

塑胶运动场施工组织设计_第2页
2/67

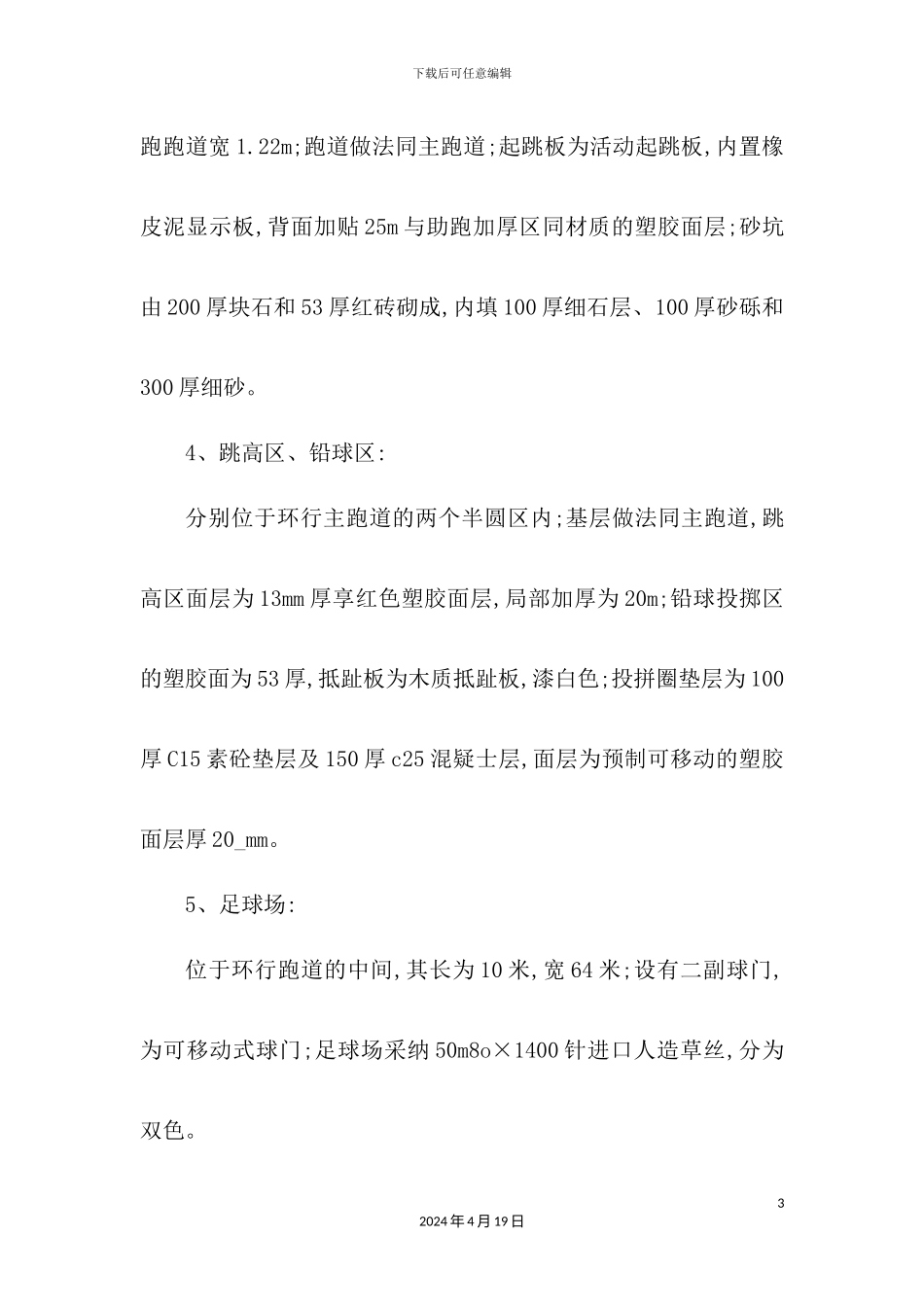

塑胶运动场施工组织设计_第3页
3/67
下载后可任意编辑塑胶运动场施工组织设计12024 年 4 月 19 日下载后可任意编辑一、工程设计1.400m 塑胶主跑道本工程位于启悟中学内,田径场地为 400 米标准跑道,共为 8道,每道宽 1.220 米,内跑道转弯半径为 38m;做法为:素土夯实→100mm 石垫层 150m 厚含 6%水泥干硬性混凝士→40mmAC-20 中粒式沥青混凝土→27mmAc-10 细粒式沥青混凝土→塑胶面层;塑胶跑道采纳传统混合型聚氨酯塑胶面层,标准 13m 厚;跑道及附区塑胶面厚度为 13mm,跑道局部加享区望胶面享度为 20mm,铅球区塑胶面厚度为 53mm。2、100m 直跑道:直跑道共有 8 条跑道,每道宽 1.220 米,局部位于 40m 跑道中,塑胶面层厚 13mm,基层做法同主跑道。3、跳远场:为两条训练用的跳远及三级跳远跑道,位于主跑道外左侧,助22024 年 4 月 19 日下载后可任意编辑跑跑道宽 1.22m;跑道做法同主跑道;起跳板为活动起跳板,内置橡皮泥显示板,背面加贴 25m 与助跑加厚区同材质的塑胶面层;砂坑由 200 厚块石和 53 厚红砖砌成,内填 100 厚细石层、100 厚砂砾和300 厚细砂。4、跳高区、铅球区:分别位于环行主跑道的两个半圆区内;基层做法同主跑道,跳高区面层为 13mm 厚享红色塑胶面层,局部加厚为 20m;铅球投掷区的塑胶面为 53 厚,抵趾板为木质抵趾板,漆白色;投拼圈垫层为 100厚 C15 素砼垫层及 150 厚 c25 混疑士层,面层为预制可移动的塑胶面层厚 20_mm。5、足球场:位于环行跑道的中间,其长为 10 米,宽 64 米;设有二副球门,为可移动式球门;足球场采纳 50m8o×1400 针进口人造草丝,分为双色。32024 年 4 月 19 日下载后可任意编辑6、排水沟垫层为 100 厚碎石垫层和 C15 混凝土层;沟壁由 MU10 机砖砌成,采纳 M5.0 水泥砂浆砌筑,沟壁内侧及沟底采纳 1:2.5 水泥砂浆粉刷抹光 20 厚;上浇筑 150m 享 c20 厚享混凝土;场地的雨水沟宽度为 300mm,排水坡度为 0.5%7、雨水管:采纳承压钢筋砼雨水管,管径 300mm;雨水管排水坡度为 0.8%,管道基础为素混疑士基础。二、施工部署(一)工程目标:(1)工期目标:确保在 100 日历日内完成施工,并力争提前交付验收。(2)质量目标:根据 Is090o01 质量管理体系要求,达到标书质42024 年 4 月 19 日下载后可任意编辑量等级要求的合格及以上等级。(3)安全目标:安全以轻伤率控制在 0.19 以内,无重大伤亡事故发生为目标,仔细贯彻国家安全管理制度。(二)项目管理机构1、经过总结我司推选项目...
