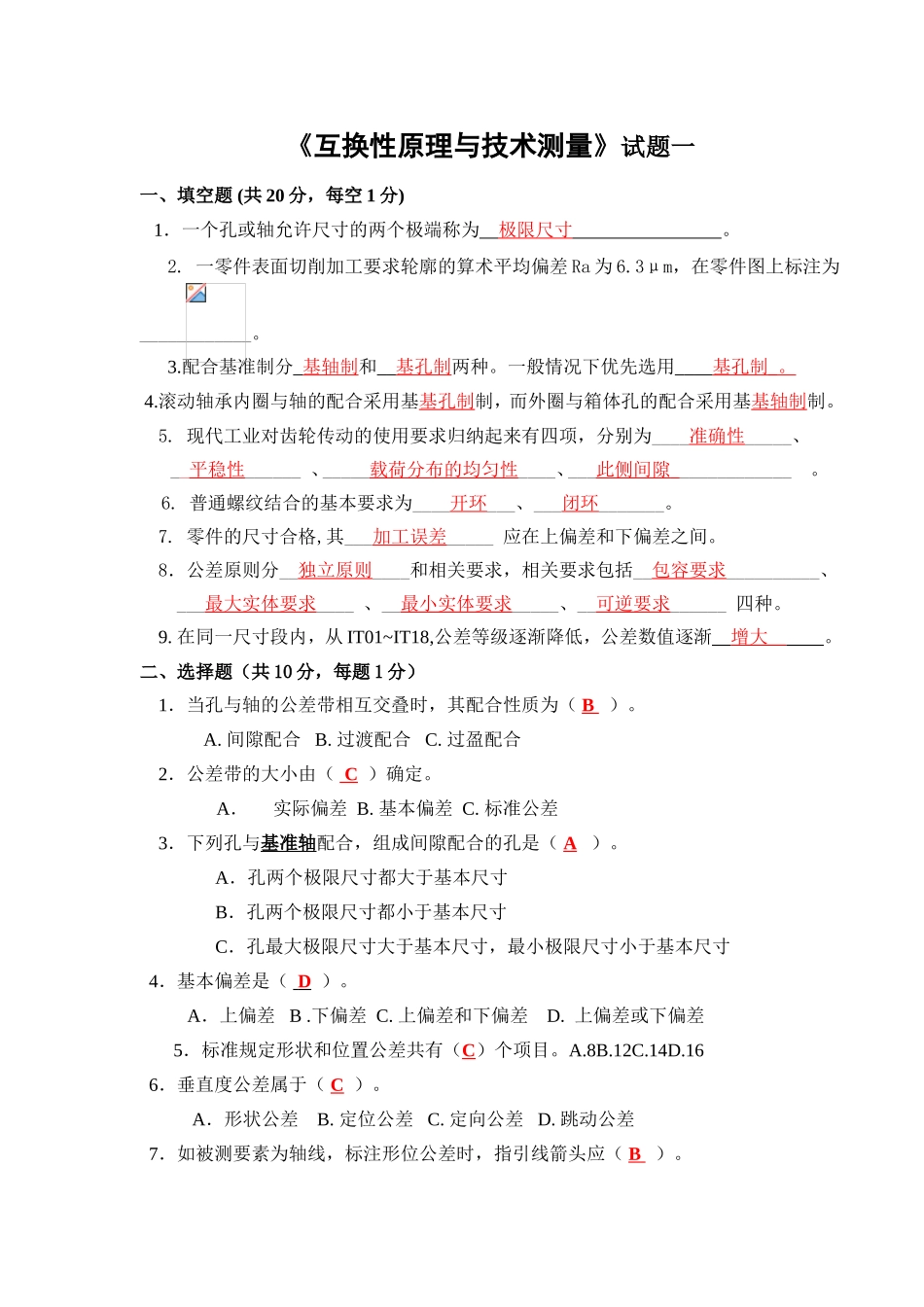

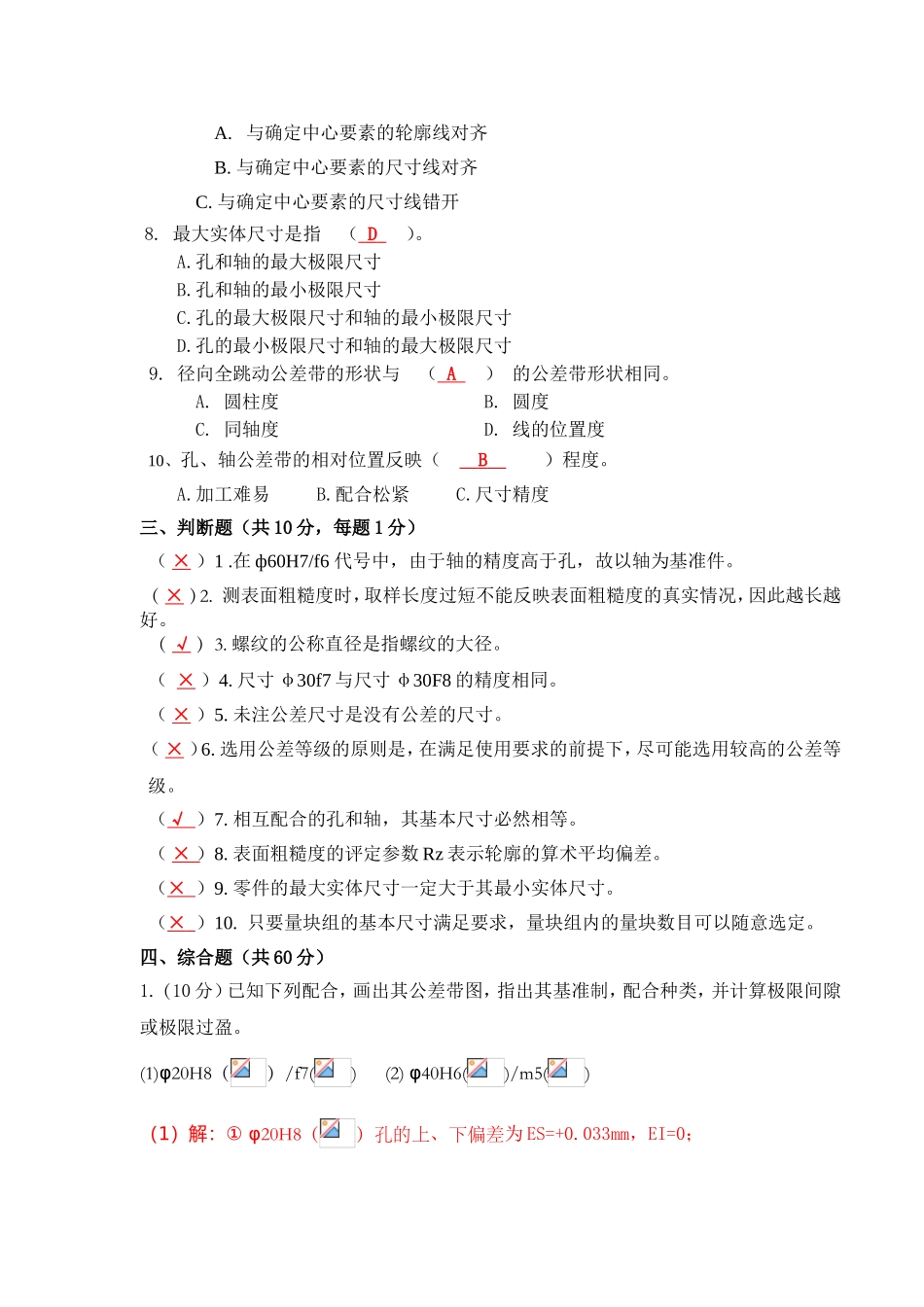

《互换性原理与技术测量》试题一一、填空题(共20分，每空1分)1．一个孔或轴允许尺寸的两个极端称为极限尺寸。2.一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为____________。3.配合基准制分_基轴制和__基孔制两种。一般情况下优先选用____基孔制_。4.滚动轴承内圈与轴的配合采用基基孔制制，而外圈与箱体孔的配合采用基基轴制制。5.现代工业对齿轮传动的使用要求归纳起来有四项，分别为____准确性_____、__平稳性______、_____载荷分布的均匀性____、___此侧间隙_____________。6.普通螺纹结合的基本要求为____开环___、___闭环_______。7.零件的尺寸合格,其___加工误差_____应在上偏差和下偏差之间。8．公差原则分__独立原则____和相关要求，相关要求包括__包容要求__________、___最大实体要求____、__最小实体要求_____、__可逆要求______四种。9.在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐增大。二、选择题（共10分，每题1分）1．当孔与轴的公差带相互交叠时，其配合性质为（B）。A.间隙配合B.过渡配合C.过盈配合2．公差带的大小由（C）确定。A．实际偏差B.基本偏差C.标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（A）。A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（D）。A．上偏差B.下偏差C.上偏差和下偏差D.上偏差或下偏差5．标准规定形状和位置公差共有（C）个项目。A.8B.12C.14D.166．垂直度公差属于（C）。A．形状公差B.定位公差C.定向公差D.跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（B）。A.与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开8.最大实体尺寸是指（D）。A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸9.径向全跳动公差带的形状与（A）的公差带形状相同。A.圆柱度B.圆度C.同轴度D.线的位置度10、孔、轴公差带的相对位置反映（B）程度。A.加工难易B.配合松紧C.尺寸精度三、判断题（共10分，每题1分）（×）1.在ф60H7/f6代号中，由于轴的精度高于孔，故以轴为基准件。（×）2.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。（√）3.螺纹的公称直径是指螺纹的大径。（×）4.尺寸φ30f7与尺寸φ30F8的精度相同。（×）5.未注公差尺寸是没有公差的尺寸。（×）6.选用公差等级的原则是，在满足使用要求的前提下，尽可能选用较高的公差等级。（√）7.相互配合的孔和轴，其基本尺寸必然相等。（×）8.表面粗糙度的评定参数Rz表示轮廓的算术平均偏差。（×）9.零件的最大实体尺寸一定大于其最小实体尺寸。（×）10.只要量块组的基本尺寸满足要求，量块组内的量块数目可以随意选定。四、综合题（共60分）1.（10分）已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限间隙或极限过盈。(1)φ20H8（）/f7()(2)φ40H6()/m5()（1）解：①φ20H8（）孔的上、下偏差为ES=+0.033mm，EI=0；φ20f7()轴的上下偏差分别为es=-0.020mm，ei=-0.041mm。②其公差带图如图所示：③该配合为基孔制配合，④最大间隙与最小间隙分别为Xmax=ES-ei=（+0.033）-（-0.041）=+0.074mmXmin=EI-es=0-（-0.020）=+0.020mm为间隙配合（2）解：①φ40H6()孔的上、下偏差为ES=+0.016mm，EI=0；φ40m5()轴的上下偏差分别为es=+0.020mm，ei=+0.009mm。②其公差带图如图所示：③该配合为基孔制配合④最大间隙为Xmax=ES-ei=（+0.016）-（+0.009）=+0.007mm最大过盈为Ymax=EI-es=0-（+0.020）=-0.020mm为过度配合2.（10分）根据下表中给出的数据计算出空格中的数据，并填入空格内。基本尺寸孔轴Xmax或YminXmin或YmaxXav或YavTfESEITheseiTsφ2500.021+0.074+0.057φ1400.010-0.012+0.0025φ450.0250-0.050-0.02953．（20分）说出下列图中所标注的形位公差代号的含义。解:（1）φ50孔轴线对底面的平行度公差为φ0.03；（2）φ80孔轴线对底面的垂直度公差为φ0.02；（3）右端面...
