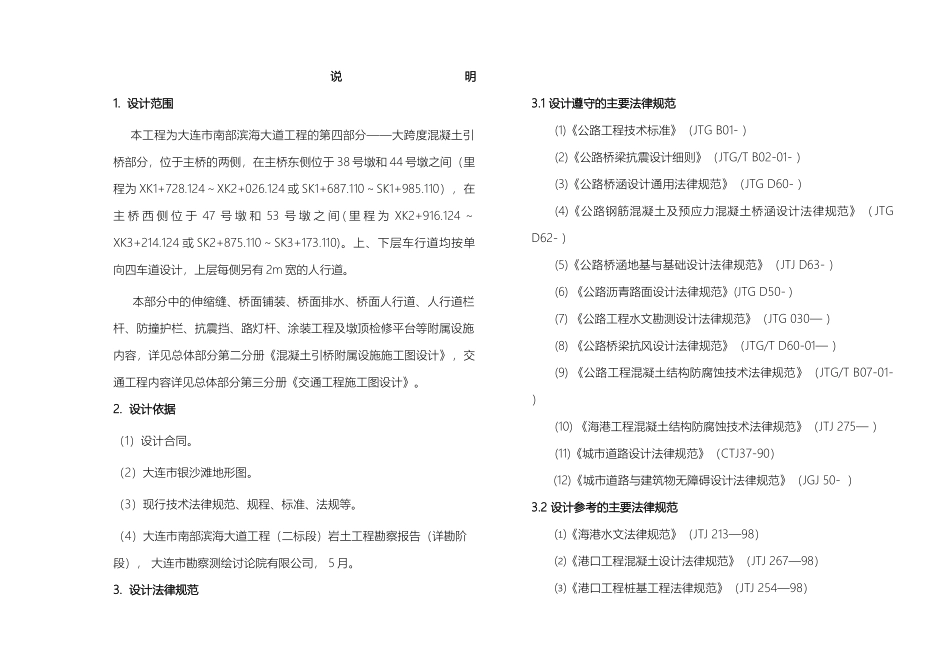

下载后可任意编辑大跨度混凝土引桥设计说明12024 年 4 月 19 日 说 明1. 设计范围本工程为大连市南部滨海大道工程的第四部分——大跨度混凝土引桥部分，位于主桥的两侧，在主桥东侧位于 38 号墩和 44 号墩之间（里程为 XK1+728.124～XK2+026.124 或 SK1+687.110～SK1+985.110），在主 桥 西 侧 位 于 47 号 墩 和 53 号 墩 之 间 ( 里 程 为 XK2+916.124 ～XK3+214.124 或 SK2+875.110～SK3+173.110)。上、下层车行道均按单向四车道设计，上层每侧另有 2m 宽的人行道。 本部分中的伸缩缝、桥面铺装、桥面排水、桥面人行道、人行道栏杆、防撞护栏、抗震挡、路灯杆、涂装工程及墩顶检修平台等附属设施内容，详见总体部分第二分册《混凝土引桥附属设施施工图设计》，交通工程内容详见总体部分第三分册《交通工程施工图设计》。2. 设计依据（1）设计合同。（2）大连市银沙滩地形图。（3）现行技术法律规范、规程、标准、法规等。（4）大连市南部滨海大道工程（二标段）岩土工程勘察报告（详勘阶段）， 大连市勘察测绘讨论院有限公司， 5 月。3. 设计法律规范3.1 设计遵守的主要法律规范(1)《公路工程技术标准》（JTG B01- ）(2)《公路桥梁抗震设计细则》（JTG/T B02-01- ）(3)《公路桥涵设计通用法律规范》（JTG D60- ）(4)《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG D62- ）(5)《公路桥涵地基与基础设计法律规范》（JTJ D63- ）(6) 《公路沥青路面设计法律规范》(JTG D50- )(7) 《公路工程水文勘测设计法律规范》（JTG 030— ）(8) 《公路桥梁抗风设计法律规范》（JTG/T D60-01— ）(9) 《公路工程混凝土结构防腐蚀技术法律规范》（JTG/T B07-01- ）(10) 《海港工程混凝土结构防腐蚀技术法律规范》（JTJ 275— ）(11)《城市道路设计法律规范》（CTJ37-90）(12)《城市道路与建筑物无障碍设计法律规范》（JGJ 50- ）3.2 设计参考的主要法律规范⑴《海港水文法律规范》（JTJ 213—98）⑵《港口工程混凝土设计法律规范》（JTJ 267—98）⑶《港口工程桩基工程法律规范》（JTJ 254—98）下载后可任意编辑⑷《水运工程混凝土施工法律规范》（JTJ 268—96）⑸《水运工程混凝土质量控制标准》（JTJ 269—96）⑹《公路桥涵施工技术法律规范》（JTJ 041— ）⑺《公路工程质量检验评定标准》（JTGF80— ）⑻《公路沥青路面施工技术法律规范》（JTG40- ）⑼《公...
