大跨度钢结构桁架吊装施工工法

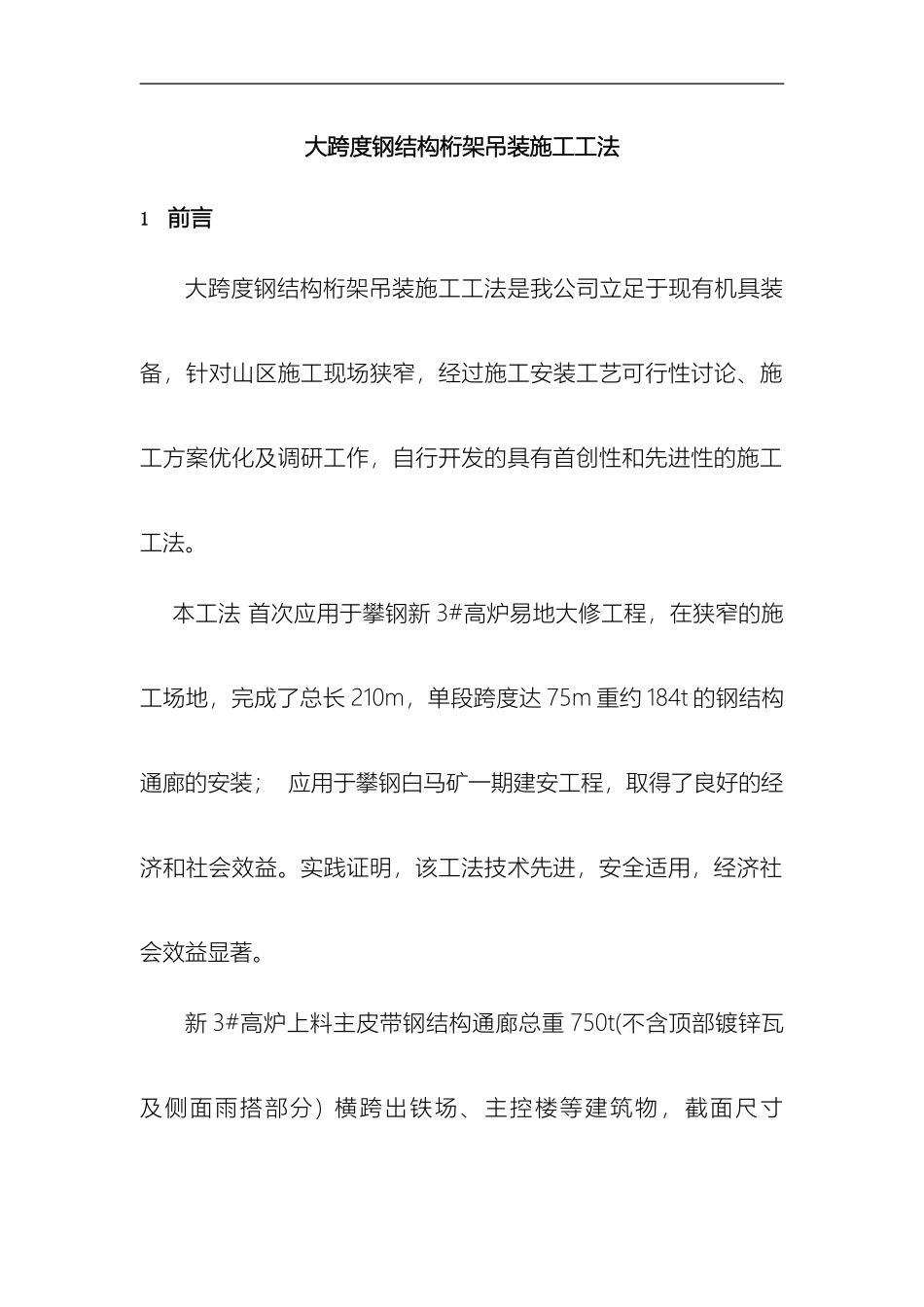

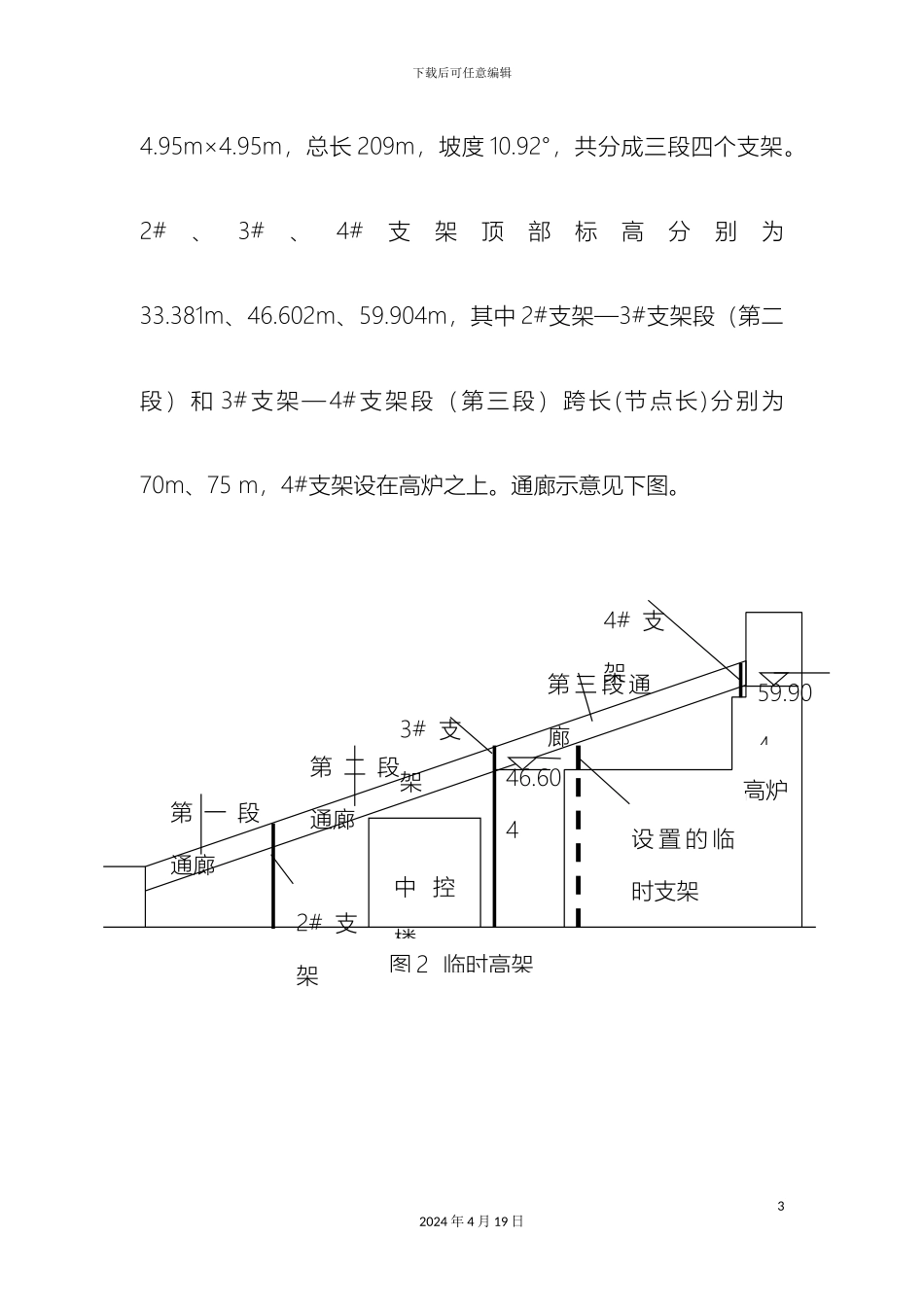

下载后可任意编辑大跨度钢结构桁架吊装施工工法12024 年 4 月 19 日大跨度钢结构桁架吊装施工工法1前言大跨度钢结构桁架吊装施工工法是我公司立足于现有机具装备，针对山区施工现场狭窄，经过施工安装工艺可行性讨论、施工方案优化及调研工作，自行开发的具有首创性和先进性的施工工法。本工法 首次应用于攀钢新 3#高炉易地大修工程，在狭窄的施工场地，完成了总长 210m，单段跨度达 75m 重约 184t 的钢结构通廊的安装； 应用于攀钢白马矿一期建安工程，取得了良好的经济和社会效益。实践证明，该工法技术先进，安全适用，经济社会效益显著。新 3#高炉上料主皮带钢结构通廊总重 750t(不含顶部镀锌瓦及侧面雨搭部分) 横跨出铁场、主控楼等建筑物，截面尺寸下载后可任意编辑4.95m×4.95m，总长 209m，坡度 10.92°，共分成三段四个支架。2#、3#、4#支架顶部标高分别为33.381m、46.602m、59.904m，其中 2#支架—3#支架段（第二段）和 3#支架—4#支架段（第三段）跨长 (节点长)分别为70m、75 m，4#支架设在高炉之上。通廊示意见下图。32024 年 4 月 19 日59.90446.604高炉第 一 段通廊第 二 段通廊第 三 段 通廊2# 支架3# 支架4# 支架中 控楼设 置 的 临时支架图 2 临时高架下载后可任意编辑未组装成框架前单片钢结构桁架最重达 68t，其中，桁架上弦为 焊 接 H 型 钢 450×450×20×30 ， 下 弦 为 焊 接 H 型 钢450×450×18×24，材质均为 Q345B 钢。42024 年 4 月 19 日1# 斜坡公路3000tm 塔吊轨道高 架桥17000mmm75900mm出 铁场中控楼4800mm皮 带 通廊临 时 支架位 图 3 通廊俯视图临时钢桥4.95m4.95m下载后可任意编辑图 4表 1 通廊有关参数表桁架编号数 量总 重 量（t）跨度（m）单片桁架重量（t）第二段（HJ1）1188.2669.15461第三段（HJ2）1183.2357568；59第一段（HJ3）1116.141.836对于这种大型桁架，特别是在现场狭窄并有建筑物阻隔条件下，即使采纳大型起重机吊装，其施工技术难度也是不言而喻的，而片状钢结构桁架失稳控制又是必须重点考虑的问题，3#支架介于中控楼与出铁场厂房之间，采纳多机抬吊作业其安全风险性较大，在筛选了多个施工方案后，针对各桁架段及支架特点，结合现有的技术和装备水平，讨论采纳分片加固吊装，两机、三机抬吊、临时架设高架桥以及增设临时支架的施工方法完成了本次施工。并由此总结出了本工法。52024 年 4 月 19 ...
