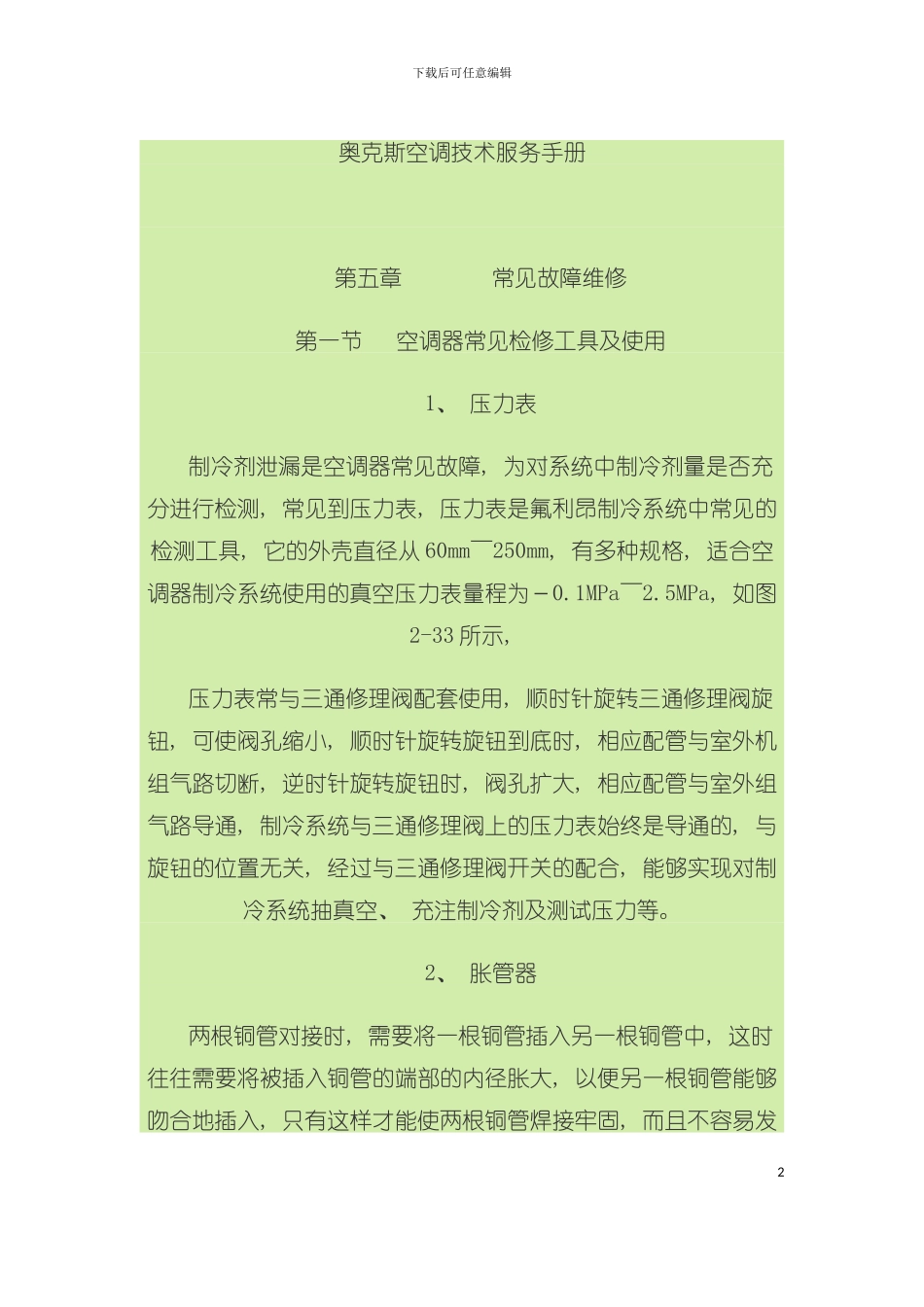

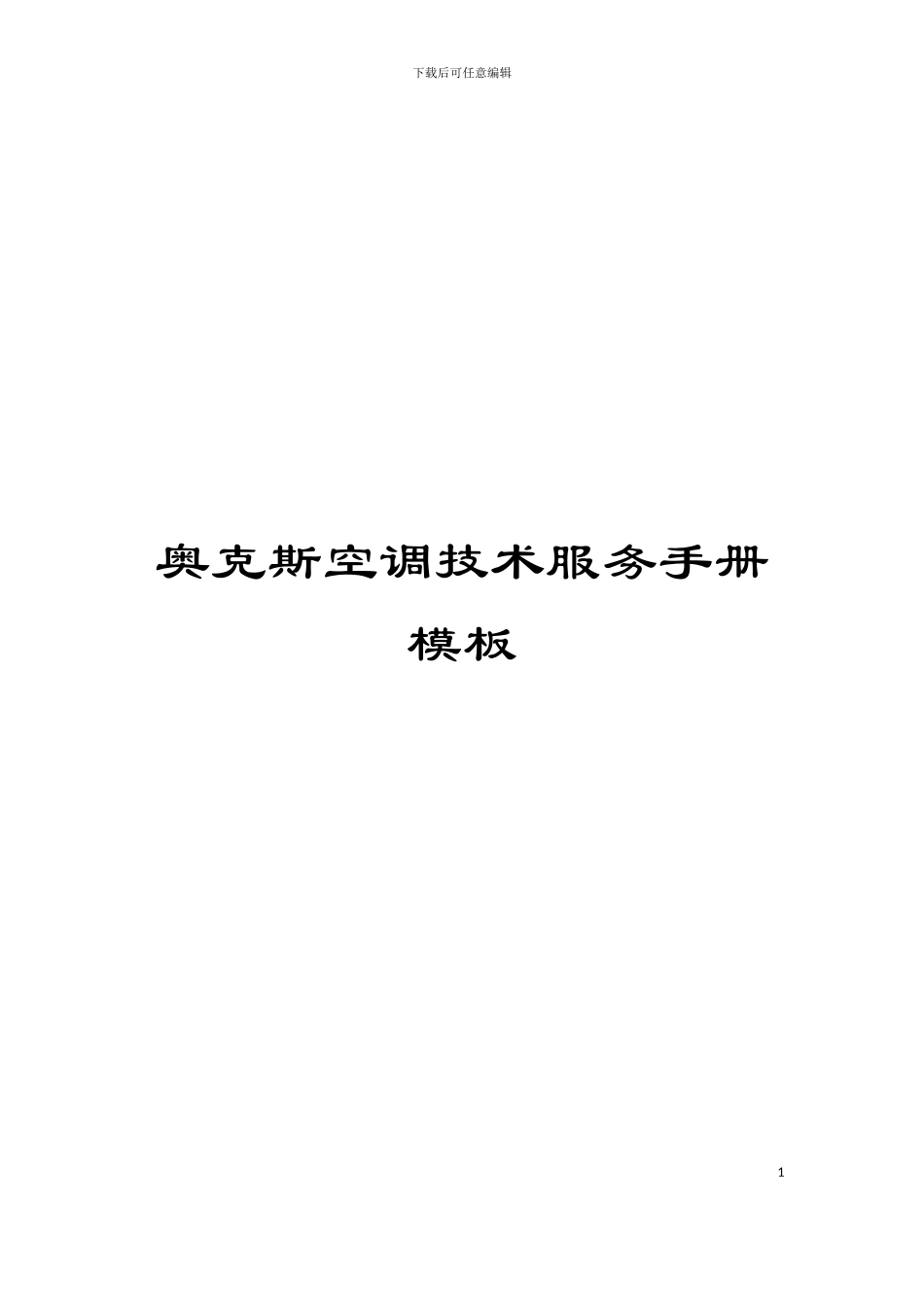

下载后可任意编辑奥克斯空调技术服务手册模板1下载后可任意编辑奥克斯空调技术服务手册 第五章 常见故障维修第一节 空调器常见检修工具及使用1、 压力表制冷剂泄漏是空调器常见故障, 为对系统中制冷剂量是否充分进行检测, 常见到压力表, 压力表是氟利昂制冷系统中常见的检测工具, 它的外壳直径从 60mm～250mm, 有多种规格, 适合空调器制冷系统使用的真空压力表量程为－0.1MPa～2.5MPa, 如图2-33 所示, 压力表常与三通修理阀配套使用, 顺时针旋转三通修理阀旋钮, 可使阀孔缩小, 顺时针旋转旋钮到底时, 相应配管与室外机组气路切断, 逆时针旋转旋钮时, 阀孔扩大, 相应配管与室外组气路导通, 制冷系统与三通修理阀上的压力表始终是导通的, 与旋钮的位置无关, 经过与三通修理阀开关的配合, 能够实现对制冷系统抽真空、 充注制冷剂及测试压力等。2、 胀管器两根铜管对接时, 需要将一根铜管插入另一根铜管中, 这时往往需要将被插入铜管的端部的内径胀大, 以便另一根铜管能够吻合地插入, 只有这样才能使两根铜管焊接牢固, 而且不容易发2下载后可任意编辑生泄漏, 胀管器的作用就是根据需要对不同规格的铜管进行胀管。胀管时, 首先将退火的铜管放入管钳相应的孔径内, 铜管伸出夹管钳的长度随管径的不同而有所不同, 管径大的铜管, 胀管长度应大一点, 管径小的铜管, 胀管长度则小一点, 对于 Ф8 的铜管, 一般胀管长度为 10mm 左右, 拧紧夹管钳两端的螺母, 使铜管被牢固地夹紧, 插入所需口径的胀管头, 顺时针缓缓旋转胀管器的螺杆, 胀到所需长度为止, 胀管器实物如图 2-34, 结构如图 2-35 所示。3、 扩口器扩口器用于为铜管扩喇叭口, 以便经过配管将分体式空调器室内外机组连接起来, 扩口时, 先将退火的铜管套上连接螺母, 然后将铜管放入夹管钳相应的孔径内, 铜管露出夹钳的高度为铜管直径的五分之一, 拧紧夹管钳两端的螺母, 用扩口顶压器的锥形头压在管口上, 顺时针缓慢旋转螺杆, 将管口挤压成喇叭口, 如图 2-35 所示: 4、 割管刀在修理安装空调时, 常常需要使用到割管刀切割不同长度和直径的铜管, 割管刀有不同的规格, 结构如图 2-36 所示: 切割铜管时, 须将铜管放到割管刀的两个滚轮之间, 顺时针旋转进刀钮, 将铜管卡在割刀与滚轮之间, 然后边旋转进刀钮, 边转绕铜管旋转割管刀, 旋转进刀钮时, 用力一定要均匀柔和, 3下载后可任意编辑否则可能会将铜管挤压变形, 铜管...
