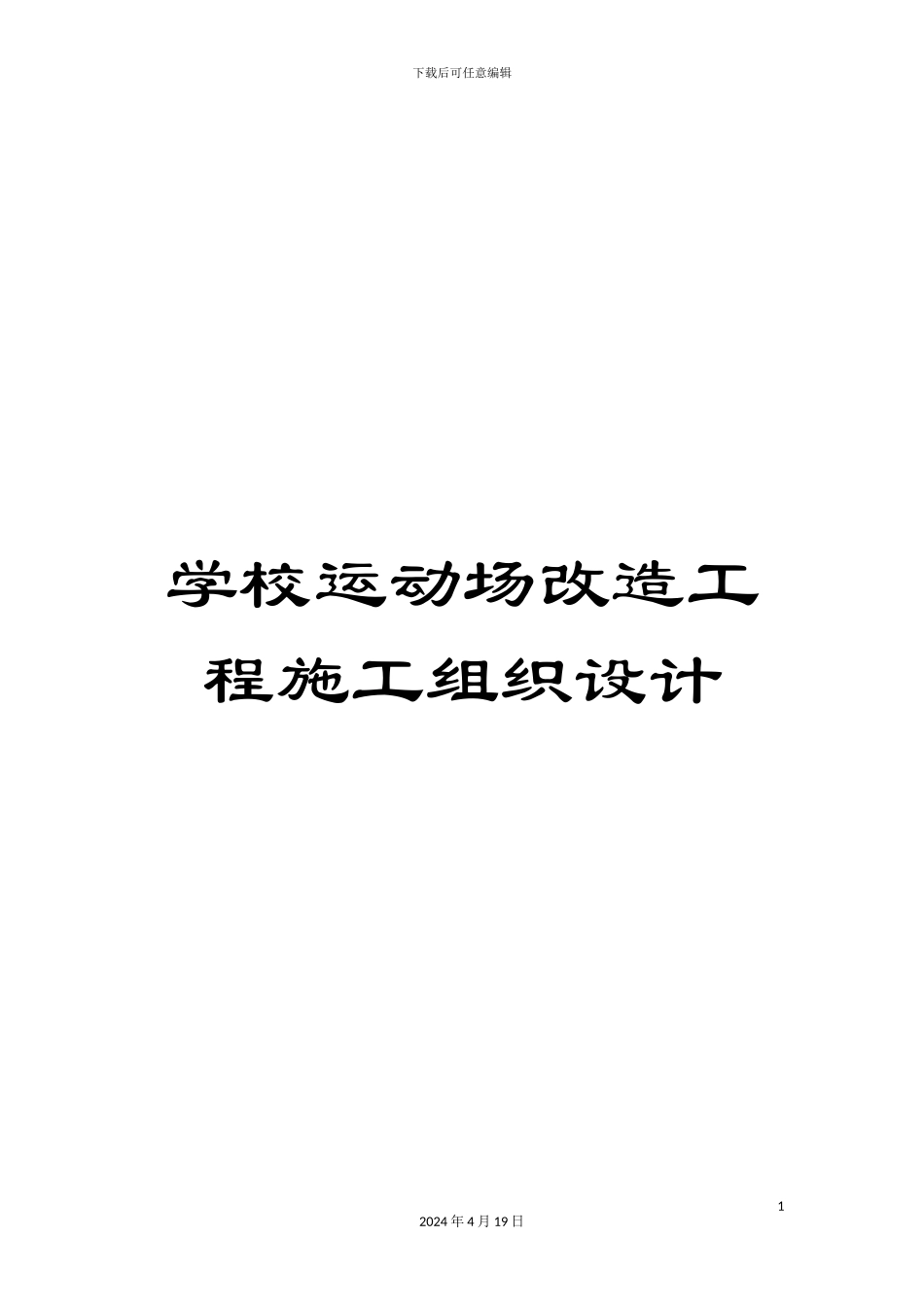

学校运动场改造工程施工组织设计

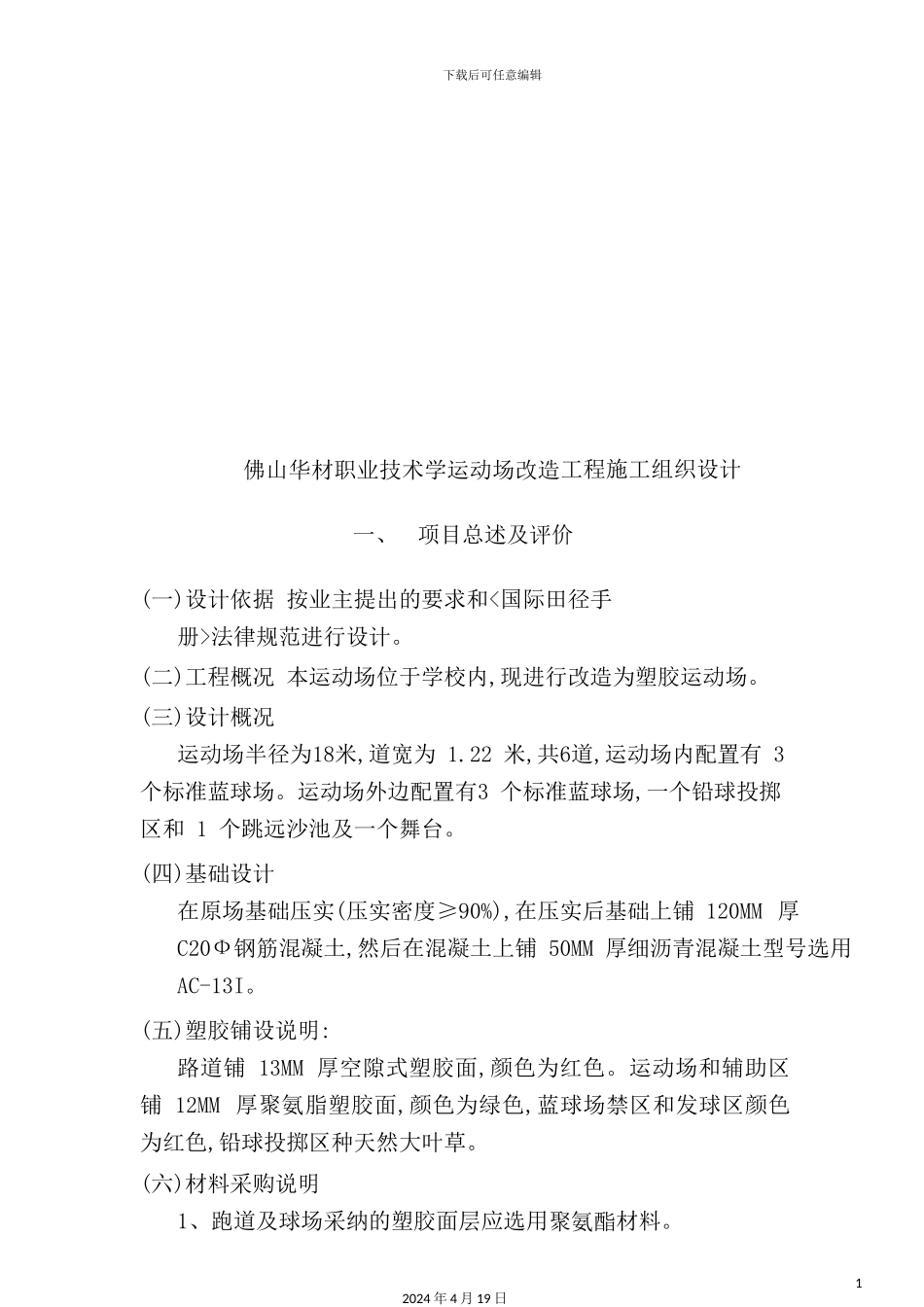

下载后可任意编辑学校运动场改造工程施工组织设计12024 年 4 月 19 日下载后可任意编辑佛山华材职业技术学运动场改造工程施工组织设计一、项目总述及评价(一)设计依据 按业主提出的要求和<国际田径手册>法律规范进行设计。(二)工程概况 本运动场位于学校内,现进行改造为塑胶运动场。(三)设计概况运动场半径为18米,道宽为 1.22 米,共6道,运动场内配置有 3 个标准蓝球场。运动场外边配置有3 个标准蓝球场,一个铅球投掷区和 1 个跳远沙池及一个舞台。(四)基础设计在原场基础压实(压实密度≥90%),在压实后基础上铺 120MM 厚 C20Ф钢筋混凝土,然后在混凝土上铺 50MM 厚细沥青混凝土型号选用 AC-13I。(五)塑胶铺设说明:路道铺 13MM 厚空隙式塑胶面,颜色为红色。运动场和辅助区铺 12MM 厚聚氨脂塑胶面,颜色为绿色,蓝球场禁区和发球区颜色为红色,铅球投掷区种天然大叶草。(六)材料采购说明1、跑道及球场采纳的塑胶面层应选用聚氨酯材料。12024 年 4 月 19 日下载后可任意编辑2、场内配套的体育设备篮球架选用单柱埋入带玻璃钢面板。(七)主要材料表编号项目名称规格备注1跑道塑胶面13MM 空隙式塑胶面采纳聚氨酯材料,机械化铺装。2球场及辅助区塑胶12MM 厚空隙式塑胶面聚氨酯22024 年 4 月 19 日下载后可任意编辑面材料,机械化铺装。3沥青混凝土层50MM 厚 AC-13I 细粒式沥采纳 AH-70 沥青4钢筋混凝土层12MM 厚 C20, ×300 的钢筋混凝采纳商品混凝土,普通硅酸5蓝球架单臂式插入预埋式蓝球架6其它体育配套设施二、施工部署和施工方案(一)组织管理机构1、管理架构: 公司根据项目法施工的要求,组建一个项目经理部,对本工程项目的施工进行组织管理。 公司另派出工程师一名任项目管理员驻施工场地,对本工程的技术、质量、安全和进度进行监督,确保根据各项指标完成工程任务。32024 年 4 月 19 日项目经理部组织机构图技术质量部技术质量部工程部工程部经营部经营部项目经理项目经理办公室办公室材料部材料部安保部安保部项目副经理项目副经理项目总工项目总工一分部一分部三分部三分部四分部四分部二分部二分部五分部五分部下载后可任意编辑2、主要管理人员职责及分工2.1 项目经理岗位职责1)认真贯彻执行国家有关劳动保护法令和制度以及本公司有关的各项规章制度。2)对施工的单位工程质量和安全负全面责任。3)负责组织人员、材料、机械进场等施工准备工作。4)负责安排人员做好图纸会审;将项目管理人员的配备名...
