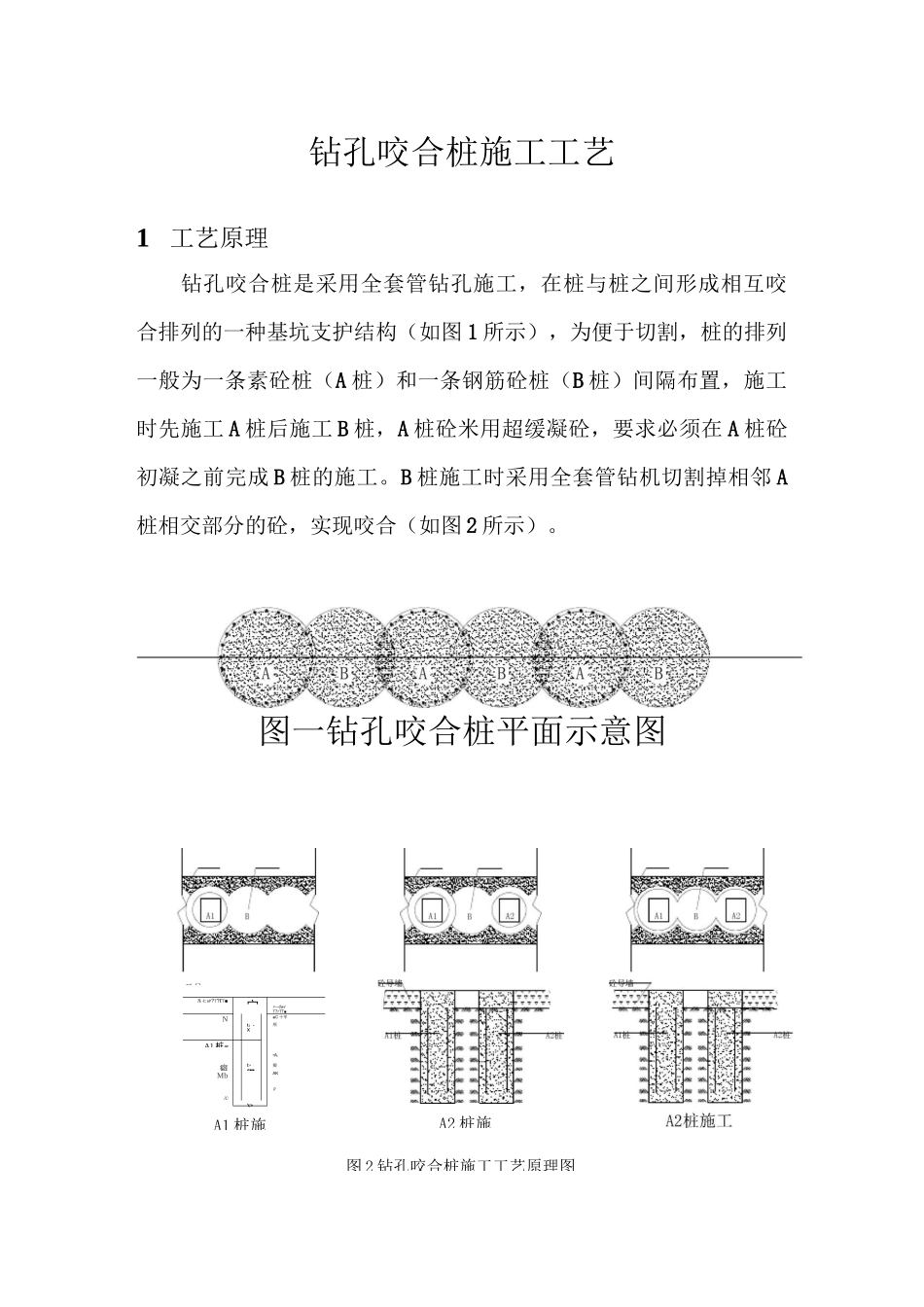

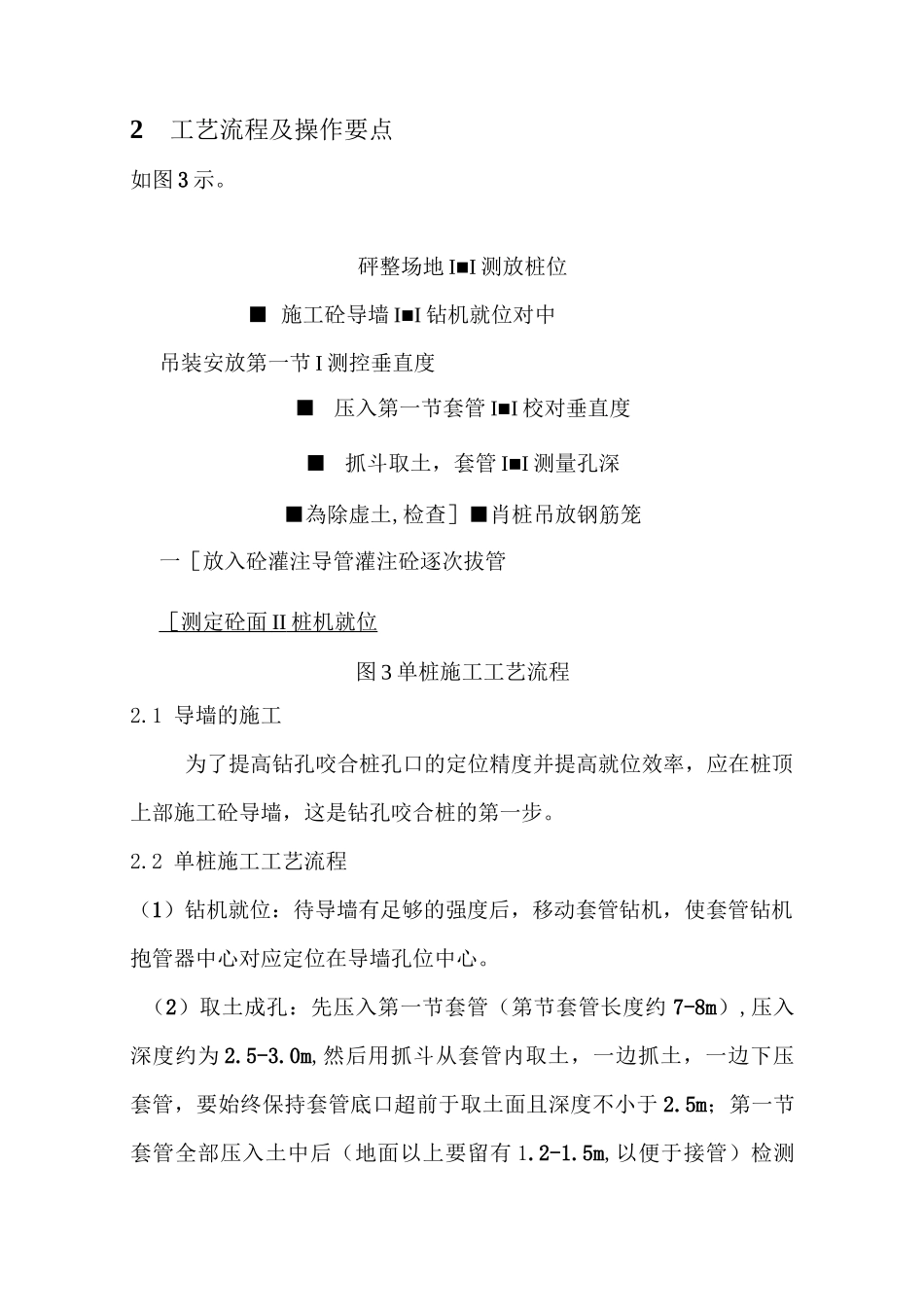

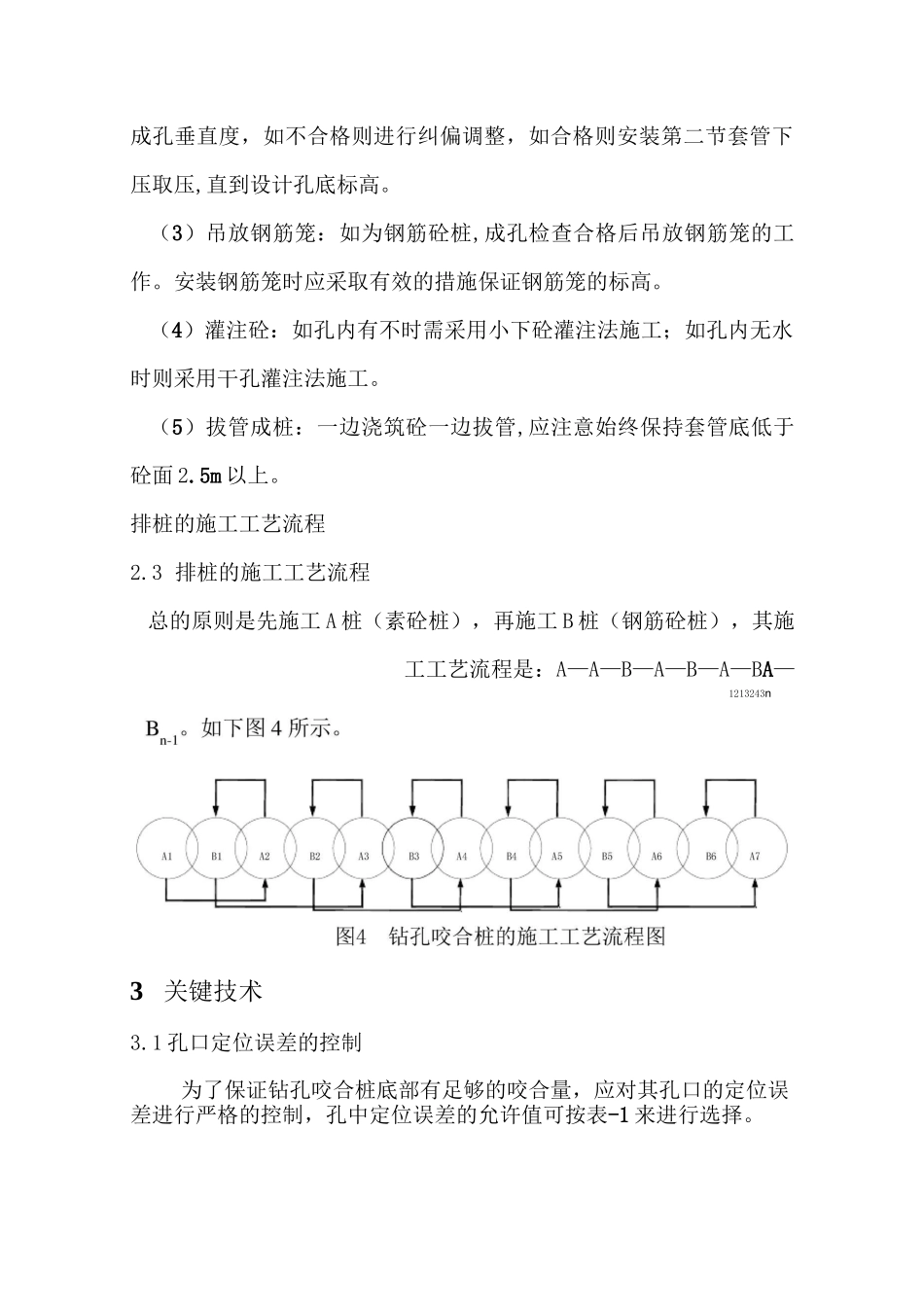

TE 七 bP?T?rT■宀gr—0wrT7rTT■N■C 十平t：-X颅A1 桩帆•A.癖I:-<■■卿MbAK0沁'r;>钻孔咬合桩施工工艺1工艺原理钻孔咬合桩是采用全套管钻孔施工，在桩与桩之间形成相互咬合排列的一种基坑支护结构（如图 1 所示），为便于切割，桩的排列一般为一条素砼桩（A 桩）和一条钢筋砼桩（B 桩）间隔布置，施工时先施工 A 桩后施工 B 桩，A 桩砼米用超缓凝砼，要求必须在 A 桩砼初凝之前完成 B 桩的施工。B 桩施工时采用全套管钻机切割掉相邻 A桩相交部分的砼，实现咬合（如图 2 所示）。图一钻孔咬合桩平面示意图砼导A1 桩施A2 桩施图 2 钻孔咬合桩施工工艺原理图2工艺流程及操作要点如图 3 示。砰整场地 I■I 测放桩位■ 施工砼导墙 I■I 钻机就位对中吊装安放第一节 I 测控垂直度■压入第一节套管 I■I 校对垂直度■抓斗取土，套管 I■I 测量孔深■為除虚土,检查］■肖桩吊放钢筋笼一［放入砼灌注导管灌注砼逐次拔管［测定砼面 II 桩机就位 图 3 单桩施工工艺流程2.1 导墙的施工为了提高钻孔咬合桩孔口的定位精度并提高就位效率，应在桩顶上部施工砼导墙，这是钻孔咬合桩的第一步。2.2 单桩施工工艺流程（1）钻机就位：待导墙有足够的强度后，移动套管钻机，使套管钻机抱管器中心对应定位在导墙孔位中心。（2）取土成孔：先压入第一节套管（第节套管长度约 7-8m）,压入深度约为 2.5-3.0m,然后用抓斗从套管内取土，一边抓土，一边下压套管，要始终保持套管底口超前于取土面且深度不小于 2.5m；第一节套管全部压入土中后（地面以上要留有 1.2-1.5m,以便于接管）检测成孔垂直度，如不合格则进行纠偏调整，如合格则安装第二节套管下压取压,直到设计孔底标高。（3）吊放钢筋笼：如为钢筋砼桩,成孔检查合格后吊放钢筋笼的工作。安装钢筋笼时应采取有效的措施保证钢筋笼的标高。（4）灌注砼：如孔内有不时需采用小下砼灌注法施工；如孔内无水时则采用干孔灌注法施工。（5）拔管成桩：一边浇筑砼一边拔管,应注意始终保持套管底低于砼面 2.5m 以上。排桩的施工工艺流程2.3 排桩的施工工艺流程总的原则是先施工 A 桩（素砼桩），再施工 B 桩（钢筋砼桩），其施工工艺流程是：A—A—B—A—B—A—BA—1213243n3关键技术3.1 孔口定位误差的控制为了保证钻孔咬合桩底部有足够的咬合量，应对其孔口的定位误差进行严格的控制，孔中定位误差的允许值可按表-1 来进行选择。孔中定位误差允许值表 1桩长咬合...
