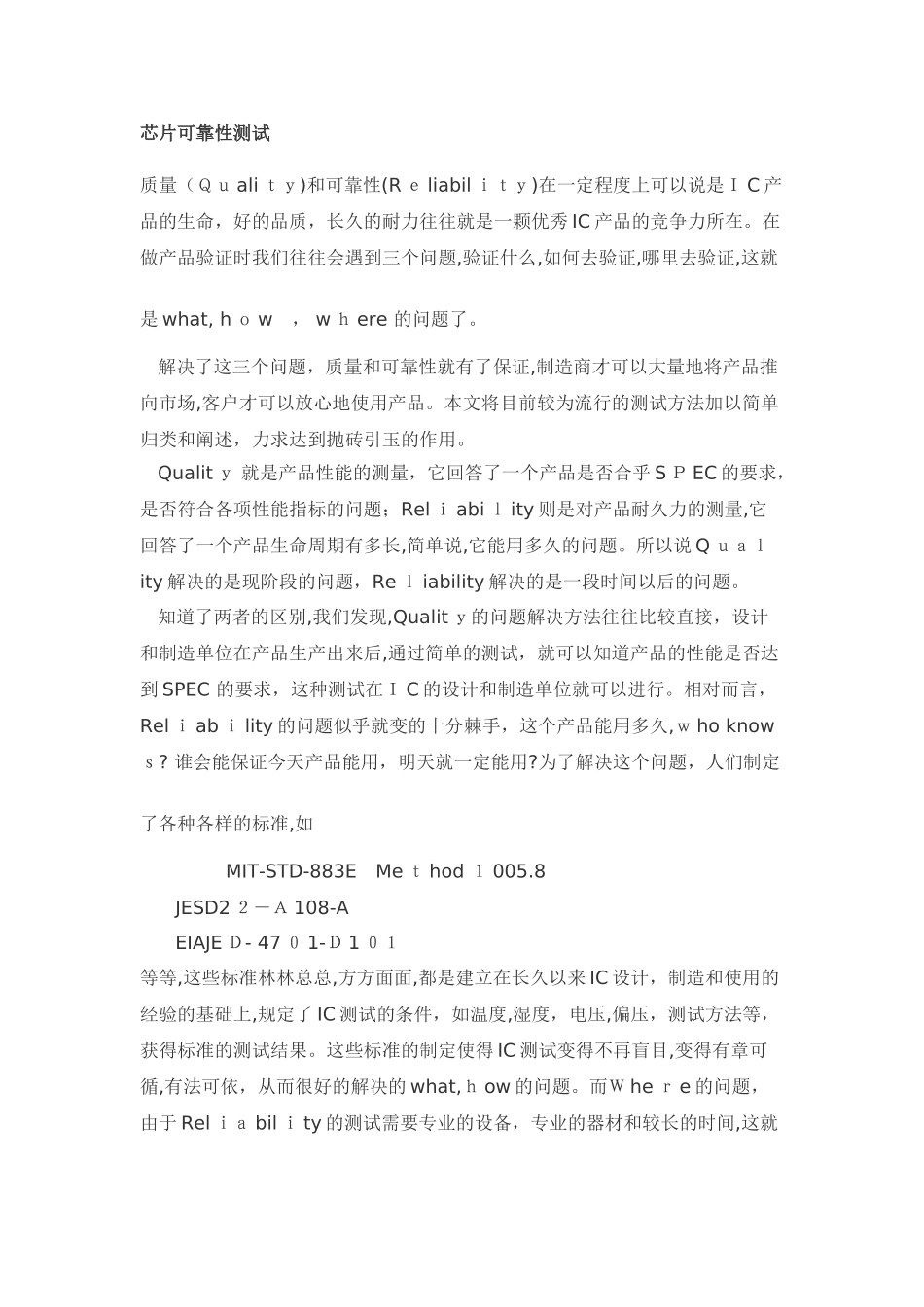

芯片可靠性测试质量(Quality)和可靠性(Reliability)在一定程度上可以说是IC产品的生命,好的品质,长久的耐力往往就是一颗优秀IC产品的竞争力所在。在做产品验证时我们往往会遇到三个问题,验证什么,如何去验证,哪里去验证,这就是what,how,where的问题了。解决了这三个问题,质量和可靠性就有了保证,制造商才可以大量地将产品推向市场,客户才可以放心地使用产品。本文将目前较为流行的测试方法加以简单归类和阐述,力求达到抛砖引玉的作用。Quality就是产品性能的测量,它回答了一个产品是否合乎SPEC的要求,是否符合各项性能指标的问题;Reliability则是对产品耐久力的测量,它回答了一个产品生命周期有多长,简单说,它能用多久的问题。所以说Quality解决的是现阶段的问题,Reliability解决的是一段时间以后的问题。知道了两者的区别,我们发现,Quality的问题解决方法往往比较直接,设计和制造单位在产品生产出来后,通过简单的测试,就可以知道产品的性能是否达到SPEC的要求,这种测试在IC的设计和制造单位就可以进行。相对而言,Reliability的问题似乎就变的十分棘手,这个产品能用多久,whoknows?谁会能保证今天产品能用,明天就一定能用?为了解决这个问题,人们制定了各种各样的标准,如MIT-STD-883EMethod1005.8JESD22-A108-AEIAJED-4701-D101等等,这些标准林林总总,方方面面,都是建立在长久以来IC设计,制造和使用的经验的基础上,规定了IC测试的条件,如温度,湿度,电压,偏压,测试方法等,获得标准的测试结果。这些标准的制定使得IC测试变得不再盲目,变得有章可循,有法可依,从而很好的解决的what,how的问题。而Where的问题,由于Reliability的测试需要专业的设备,专业的器材和较长的时间,这就需要专业的测试单位。这种单位提供专业的测试机台,并且根据国际标准进行测试,提供给客户完备的测试报告,并且力求准确的回答Reliability的问题在简单的介绍一些目前较为流行的Reliability的测试方法之前,我们先来认识一下IC产品的生命周期。典型的IC产品的生命周期可以用一条浴缸曲线(BathtubCurve)来表示,如图所示ﻫﻫﻫﻫRegion(I)被称为早夭期(Infancyperiod)。这个阶段产品的failurerate快速下降,造成失效的原因在于IC设计和生产过程中的缺陷;Region(II)被称为使用期(Usefullifeperiod)。在这个阶段产品的failurerate保持稳定,失效的原因往往是随机的,比如EOS,温度变化等等;Region(III)被称为磨耗期(Wear-Outperiod)。在这个阶段failurerate会快速升高,失效的原因就是产品的长期使用所造成的老化等。认识了典型IC产品的生命周期,我们就可以看到,Reliability的问题就是要力图将处于早夭期failure的产品去除并估算其良率,预计产品的使用期,并且找到failure的原因,尤其是在IC生产,封装,存储等方面出现的问题所造成的失效原因。下面就是一些ICProductLevelreliabilitytestitems>RobustnesstestitemsESD,Latch-up对于Robustnesstestitems听到的ESD,Latch-up问题,有很多的精彩的说明,这里就不再锦上添花了。下面详细介绍其他的测试方法。>LifetestitemsEFR,OLT(HTOL),LTOLEFR:EarlyfailRateTestPurpose:评估工艺的稳定性,加速缺陷失效率,去除由于天生原因失效的产品。Testcondition:在特定时间内动态提升温度和电压对产品进行测试FailureMechanisms:材料或工艺的缺陷包括诸如氧化层缺陷,金属刻镀,离子玷污等由于生产造成的失效Reference:具体的测试条件和估算结果可参考以下标准MIT-STD-883EMethod1015.9JESD22-A108-AﻫEIAJED-4701-D101ﻫHTOL/LTOL:High/LowTemperatureOperatingLifePurpose:评估器件在超热和超电压情况下一段时间的耐久力Testcondition:125?C,1.1VCC,动态测试FailureMechanisms:电子迁移,氧化层破裂,相互扩散,不稳定性,离子玷污等ﻫReference:简单的标准如下表所示,125?C条件下1000小时测试通过IC可以保证持续使用4年,2000小时测试持续使用...
