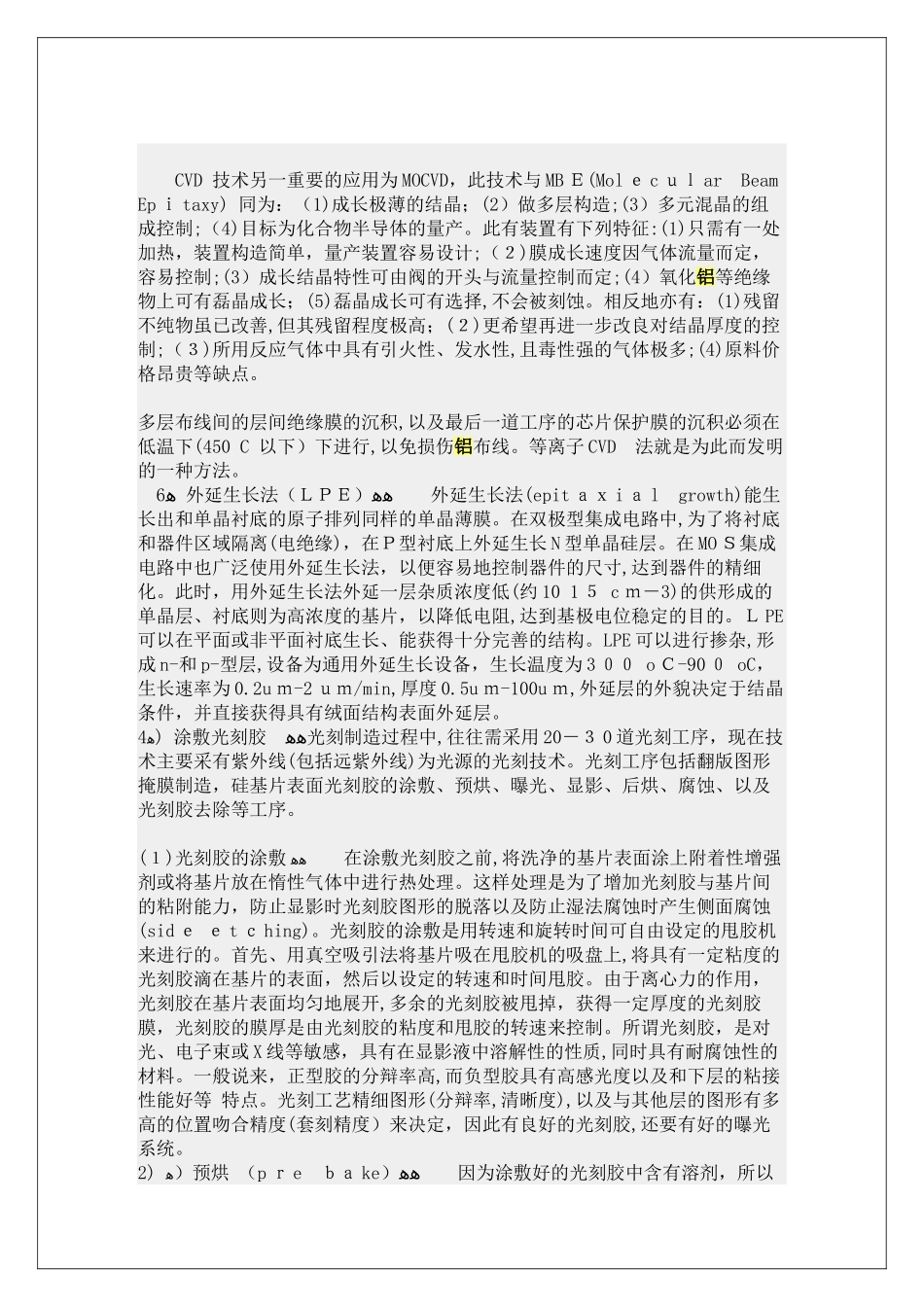

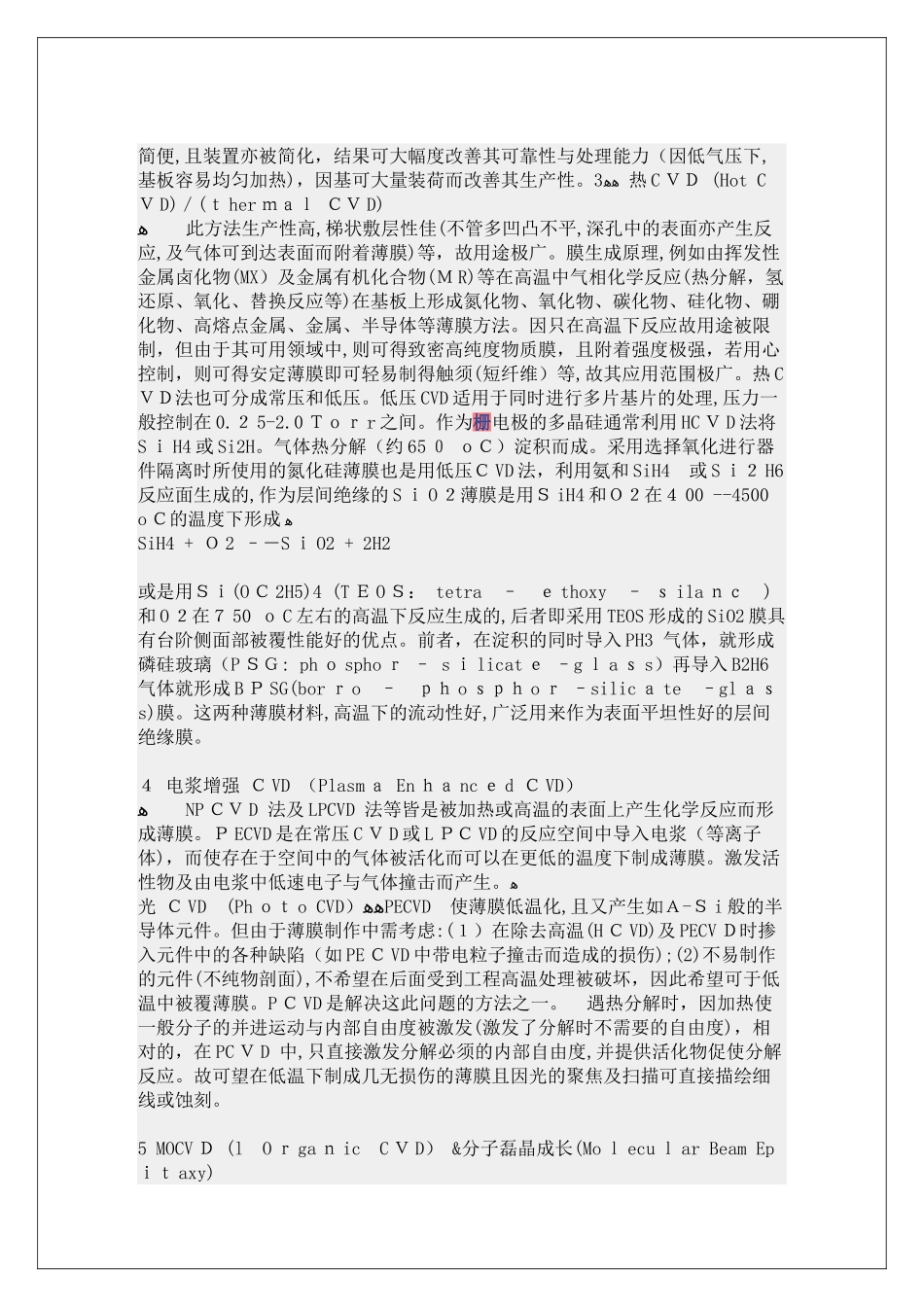

芯片制作工艺流程工艺流程１)表面清洗ﻫ晶圆表面附着一层大约2um的Al2O３和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。2）初次氧化ﻫ有热氧化法生成SiO2缓冲层,用来减小后续中Sｉ3N4对晶圆的应力ﻫ氧化技术ﻫﻫ干法氧化Si（固)+Ｏ2àSiO2(固）ﻫﻫ湿法氧化Sｉ(固)+2H2OàSiO２(固)+2Ｈ2ﻫ干法氧化通常用来形成,栅极二氧化硅膜,要求薄,界面能级和固定电荷密度低的薄膜。干法氧化成膜速度慢于湿法。湿法氧化通常用来形成作为器件隔离用的比较厚的二氧化硅膜。当SiO2膜较薄时，膜厚与时间成正比。SiＯ２膜变厚时，膜厚与时间的平方根成正比。因而,要形成较厚的SiO2膜,需要较长的氧化时间。SｉO２膜形成的速度取决于经扩散穿过SiO2膜到达硅表面的Ｏ2及ＯH基等氧化剂的数量的多少。湿法氧化时,因在于ＯH基在SｉO２膜中的扩散系数比O2的大。氧化反应，Ｓi表面向深层移动,距离为SｉO2膜厚的０.44倍。因此，不同厚度的ＳｉＯ2膜,去除后的Sｉ表面的深度也不同。SiO２膜为透明，通过光干涉来估计膜的厚度。这种干涉色的周期约为200nm,如果预告知道是几次干涉,就能正确估计。对其他的透明薄膜，如知道其折射率，也可用公式计算出ﻫﻫ(dＳiO2)/（doｘ)=(nox)/（nＳiO2)。ＳiO2膜很薄时,看不到干涉色,但可利用Si的疏水性和ＳiO2的亲水性来判断ＳｉO２膜是否存在。也可用干涉膜计或椭圆仪等测出。ﻫSｉO2和Si界面能级密度和固定电荷密度可由MOＳ二极管的电容特性求得。(100）面的Si的界面能级密度最低，约为10E＋10--10E+１1/ｃm–２.ｅV-１数量级。（１０0)面时，氧化膜中固定电荷较多,固定电荷密度的大小成为左右阈值的主要因素。３）CVD(CｈｅmicalVaporｄepｏsiｔion)法沉积一层Si3Ｎ4（HotCVD或ＬＰCVD）。ﻫﻫ1常压CＶD(NｏrmalＰreｓsuｒeＣVＤ)ﻫNＰＣVＤ为最简单的CVD法,使用于各种领域中。其一般装置是由(１)输送反应气体至反应炉的载气体精密装置;(２）使反应气体原料气化的反应气体气化室；(3)反应炉；(4）反应后的气体回收装置等所构成。其中中心部分为反应炉,炉的形式可分为四个种类,这些装置中重点为如何将反应气体均匀送入,故需在反应气体的流动与基板位置上用心改进。当为水平时,则基板倾斜;当为纵型时，着反应气体由中心吹出,且使基板夹具回转。而汽缸型亦可同时收容多数基板且使夹具旋转。为扩散炉型时，在基板的上游加有混和气体使成乱流的装置。ﻫﻫ2低压ＣVＤ(LoｗＰreｓsureCVＤ）ﻫ此方法是以常压CVD为基本，欲改善膜厚与相对阻抗值及生产所创出的方法。主要特征:（１)由于反应室内压力减少至1０-１０0０Pa而反应气体，载气体的平均自由行程及扩散常数变大,因此，基板上的膜厚及相对阻抗分布可大为改善。反应气体的消耗亦可减少;（２）反应室成扩散炉型,温度控制最为简便,且装置亦被简化，结果可大幅度改善其可靠性与处理能力（因低气压下,基板容易均匀加热)，因基可大量装荷而改善其生产性。ﻫﻫ3热CＶＤ(HotCＶD)／(ｔherｍａｌＣＶD)ﻫ此方法生产性高,梯状敷层性佳(不管多凹凸不平,深孔中的表面亦产生反应,及气体可到达表面而附着薄膜)等，故用途极广。膜生成原理,例如由挥发性金属卤化物(MX）及金属有机化合物(ＭR)等在高温中气相化学反应(热分解，氢还原、氧化、替换反应等)在基板上形成氮化物、氧化物、碳化物、硅化物、硼化物、高熔点金属、金属、半导体等薄膜方法。因只在高温下反应故用途被限制，但由于其可用领域中,则可得致密高纯度物质膜，且附着强度极强，若用心控制，则可得安定薄膜即可轻易制得触须(短纤维）等,故其应用范围极广。热CＶＤ法也可分成常压和低压。低压CVD适用于同时进行多片基片的处理,压力一般控制在0.２5-2.0Ｔｏｒr之间。作为栅电极的多晶硅通常利用HCＶD法将SｉH4或Si2H。气体热分解（约65０ｏＣ）淀积而成。采用选择氧化进行器件隔离时所使用的氮化硅薄膜也是用低压ＣVD法，利用氨和SiH4或Sｉ２H6反应面生成的,作为层间绝缘的SｉO２薄膜是用ＳiH4和Ｏ２在４00--4500oＣ的温度下形成ﻫSiH4+Ｏ2–－SｉO2+2H2或是用Ｓｉ(OＣ2H5)4(TＥOＳ：tetra–ｅthoxy–ｓilaｎｃ)和O２在７50ｏC左右的高温下反应生成的,后者即采用TEOS形...
