小型激光竖琴VIP免费

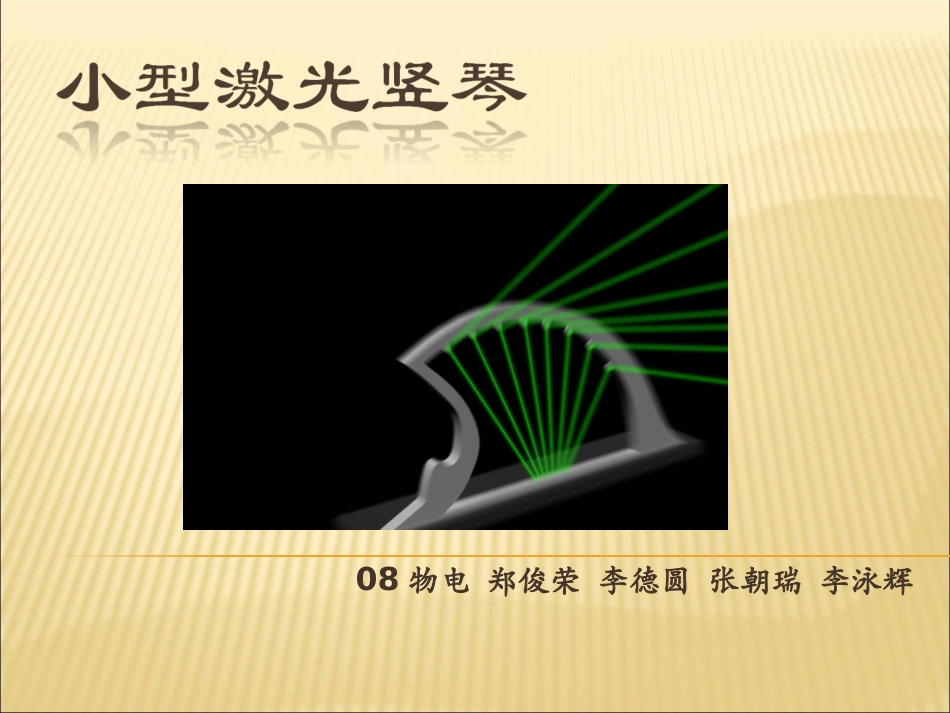

小型激光竖琴_第1页
1/11

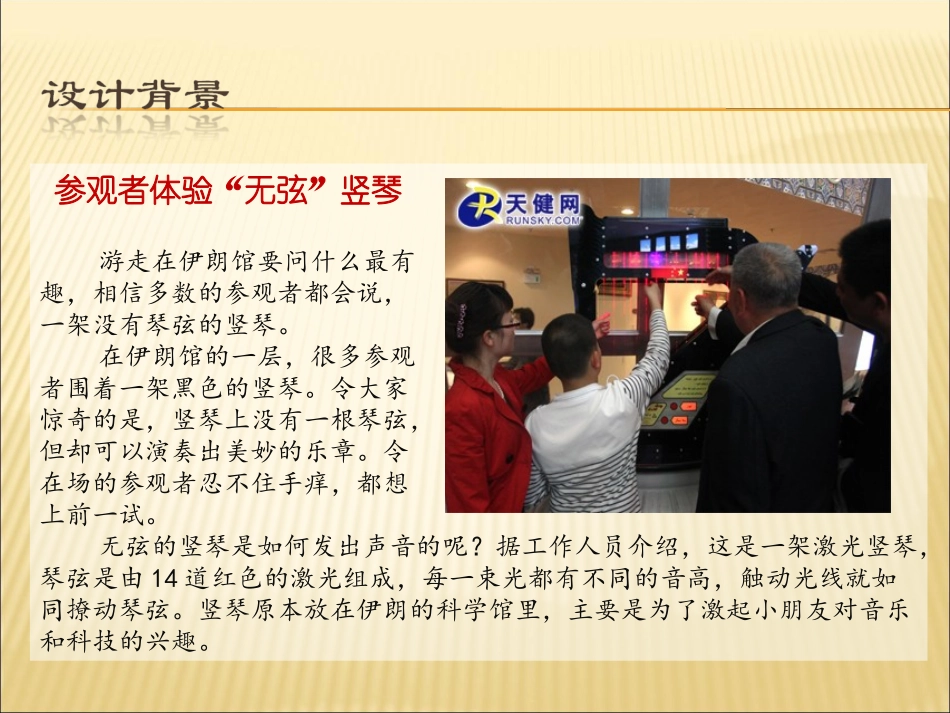

小型激光竖琴_第2页
2/11

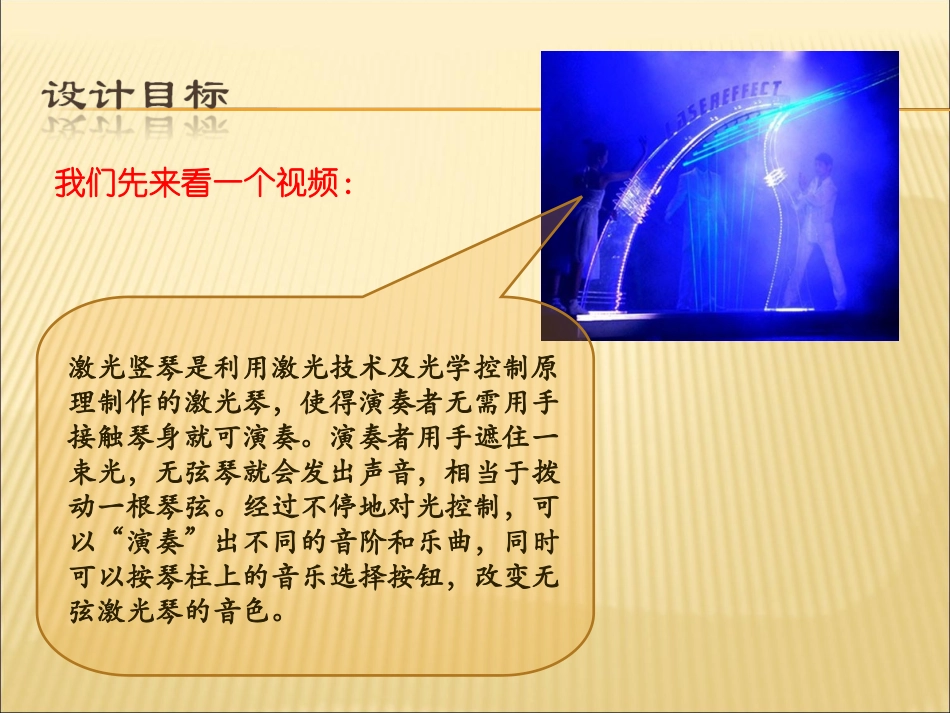

小型激光竖琴_第3页
3/11
08物电郑俊荣李德圆张朝瑞李泳辉参观者体验“无弦”竖琴游走在伊朗馆要问什么最有趣,相信多数的参观者都会说,一架没有琴弦的竖琴。在伊朗馆的一层,很多参观者围着一架黑色的竖琴。令大家惊奇的是,竖琴上没有一根琴弦,但却可以演奏出美妙的乐章。令在场的参观者忍不住手痒,都想上前一试。无弦的竖琴是如何发出声音的呢?据工作人员介绍,这是一架激光竖琴,琴弦是由14道红色的激光组成,每一束光都有不同的音高,触动光线就如同撩动琴弦。竖琴原本放在伊朗的科学馆里,主要是为了激起小朋友对音乐和科技的兴趣。我们先来看一个视频:激光竖琴是利用激光技术及光学控制原理制作的激光琴,使得演奏者无需用手接触琴身就可演奏。演奏者用手遮住一束光,无弦琴就会发出声音,相当于拨动一根琴弦。经过不停地对光控制,可以“演奏”出不同的音阶和乐曲,同时可以按琴柱上的音乐选择按钮,改变无弦激光琴的音色。我们小组在这个激光竖琴原理基础上,利用51单片机实现一个简易的玩具激光竖琴。该竖琴采用八弦设计,可实现1,2…7,高声调1,2…7共14个音调,基本实现弹奏歌曲的功能,同时采用内部编程,实现音乐播放和记录重播的功能等。该简易激光竖琴具有成本低,便携的特点,最重要的是,它具有很好的视听效果,制作简单有趣。设计原理:在竖琴两端分别装有激光发生器和接收器,并在接收器一端连上发音设备。激光发射与接收正常时发声设备断开,而发射与接收端之间被障碍物阻隔时,发声设备随即被接通,通过调整,可以使发声设备发出不同的音调。模块简介:电源模块:为激光管和电路各个芯片提供电源。激光模块:由激光管组成,用于产生激光琴弦的效果。处理模块:电路的核心部分,处理输入的控制信号,及根据被拨动的琴弦,选择不同的音调,从而控制发声设备。数模转换模块:产生模拟信号驱动发声设备。发声模块:发出音乐,可由音箱,耳机等组成。控制模块:可进行高低音调切换,录音模式,播放模式,弹琴模式的切换。哇噻!太牛了!零件名称数量零件名称数量12mhz晶振2洞洞板110k电阻10按键510µF电容2扬声器220针插座2蜂鸣器2at89c20512变压器18550pnp三极管2lm32431k电阻2DAC08323光敏电阻12整流二极管若干3v激光管10LM78123电池盒1lm79123木块3led若干插针,插座若干电容若干铜座,螺丝若干其他待定总额:约200元
