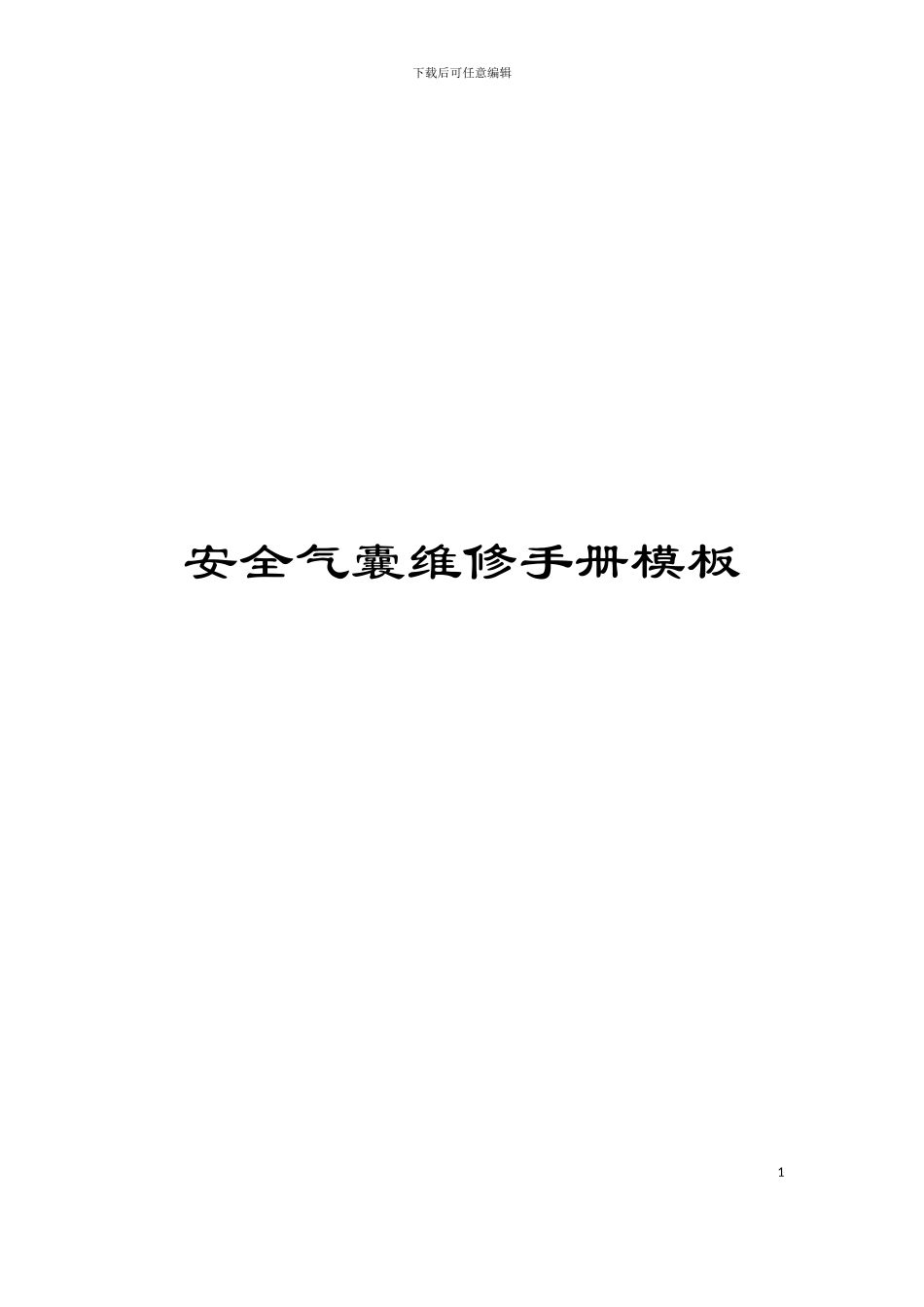

安全气囊维修手册模板

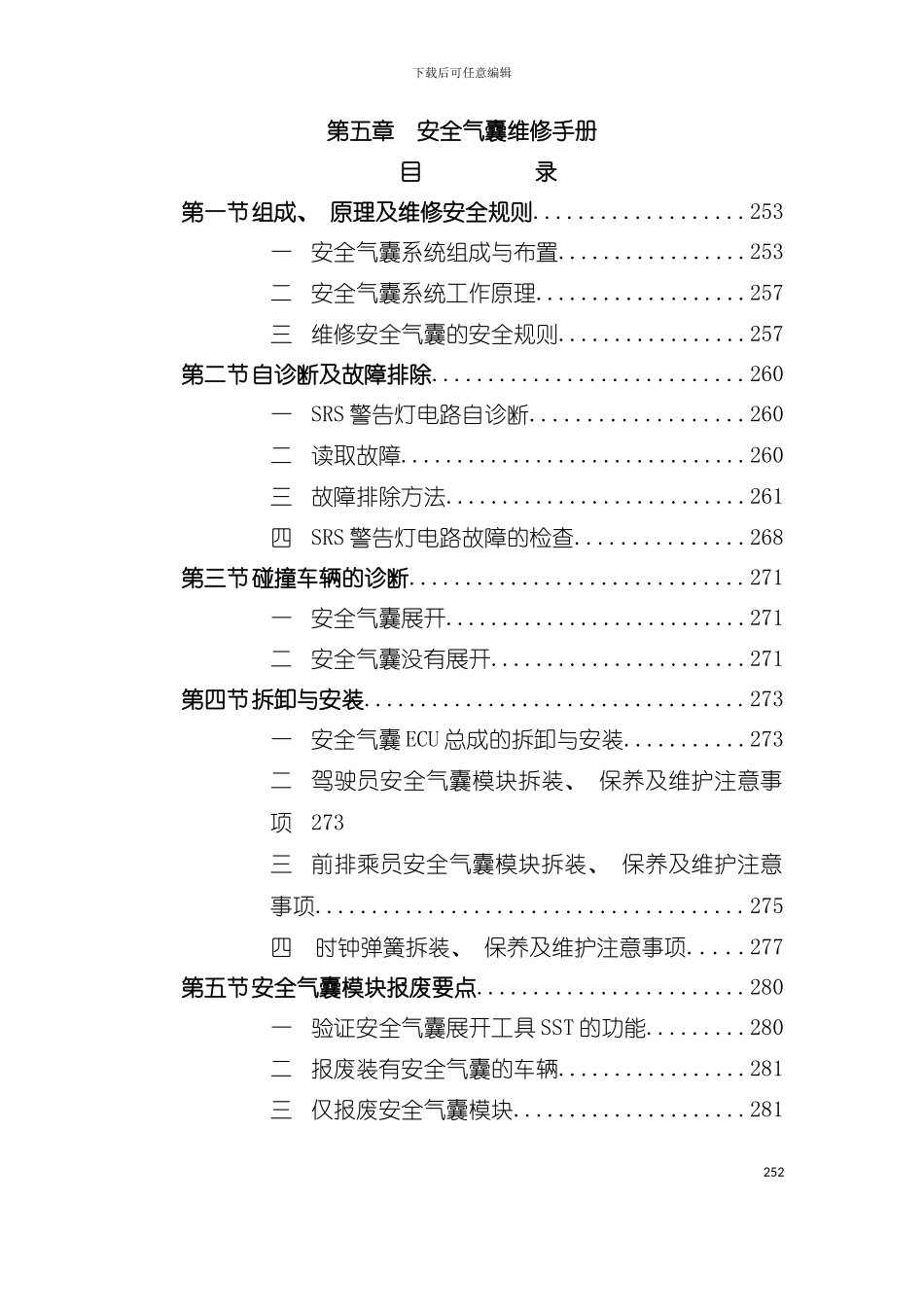

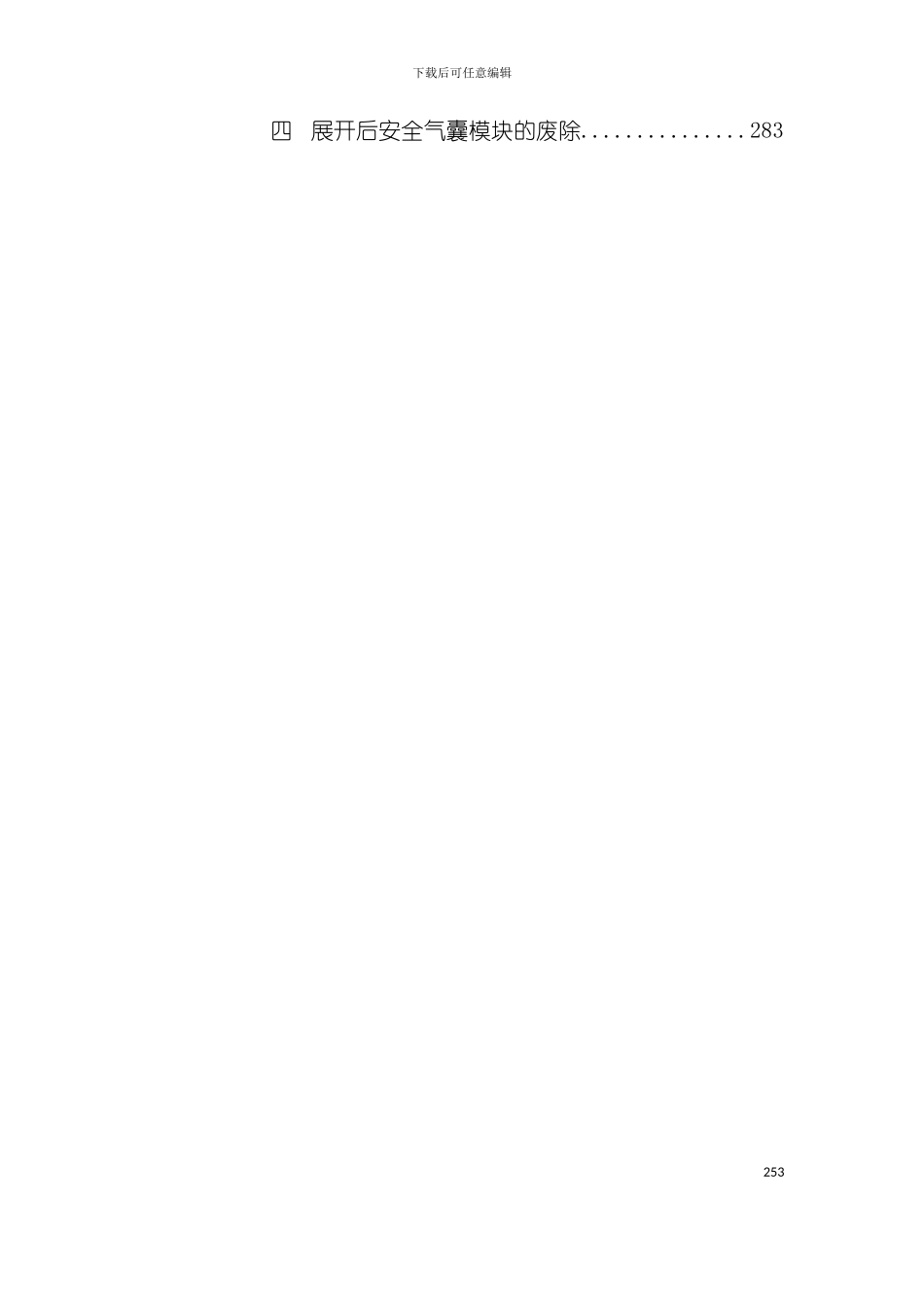

下载后可任意编辑安全气囊维修手册模板1下载后可任意编辑第五章 安全气囊维修手册目 录第一节组成、 原理及维修安全规则...................253一安全气囊系统组成与布置.................253二安全气囊系统工作原理...................257三维修安全气囊的安全规则.................257第二节自诊断及故障排除............................260一SRS 警告灯电路自诊断...................260二读取故障...............................260三故障排除方法...........................261四SRS 警告灯电路故障的检查...............268第三节碰撞车辆的诊断..............................271一安全气囊展开...........................271二安全气囊没有展开.......................271第四节拆卸与安装..................................273一安全气囊 ECU 总成的拆卸与安装...........273二驾驶员安全气囊模块拆装、 保养及维护注意事项273三前排乘员安全气囊模块拆装、 保养及维护注意事项......................................275四 时钟弹簧拆装、 保养及维护注意事项.....277第五节安全气囊模块报废要点........................280一验证安全气囊展开工具 SST 的功能.........280二报废装有安全气囊的车辆.................281三仅报废安全气囊模块.....................281252下载后可任意编辑四展开后安全气囊模块的废除...............283253下载后可任意编辑安全气囊系统第一节组成、 原理及维修安全规则一.安全气囊系统组成与布置LF7162 采纳了电子式双安全气囊系统, 在转向盘中央饰盖内和前排乘员前方仪表板内分别设有一个气囊。整个安全气囊系统主要由驾驶员安全气囊模块( DAB) 、 前排乘员安全气囊模块( PAB) 、 安全气囊时钟弹簧( SRS CS) 、 安全气囊电控单元( SRS ECU) 、 驾驶员与前排乘员用安全带预紧器、 安全气囊线束及警示标签等组成。安全气囊系统布置如图 1 所示。254下载后可任意编辑图 1LF7162 车型安全气囊系统布置示意图1.安全气囊 ECU安全气囊 ECU 总成安装在汽车中轴线, 在中控面板下方的位置, 图 2 所示。假如由于碰撞而造成蓄电池电压过低或电源断开, 此时安全气囊 ECU 仍可持续工作 100ms 以上。 图 2安全气囊 ECU2.驾驶员安全气囊模块驾驶员安全气囊模块安装在转向盘中央饰盖内, 不可分解, 255下载后可任意编辑如图 3 所示, 驾驶员安全气囊模块主要...
