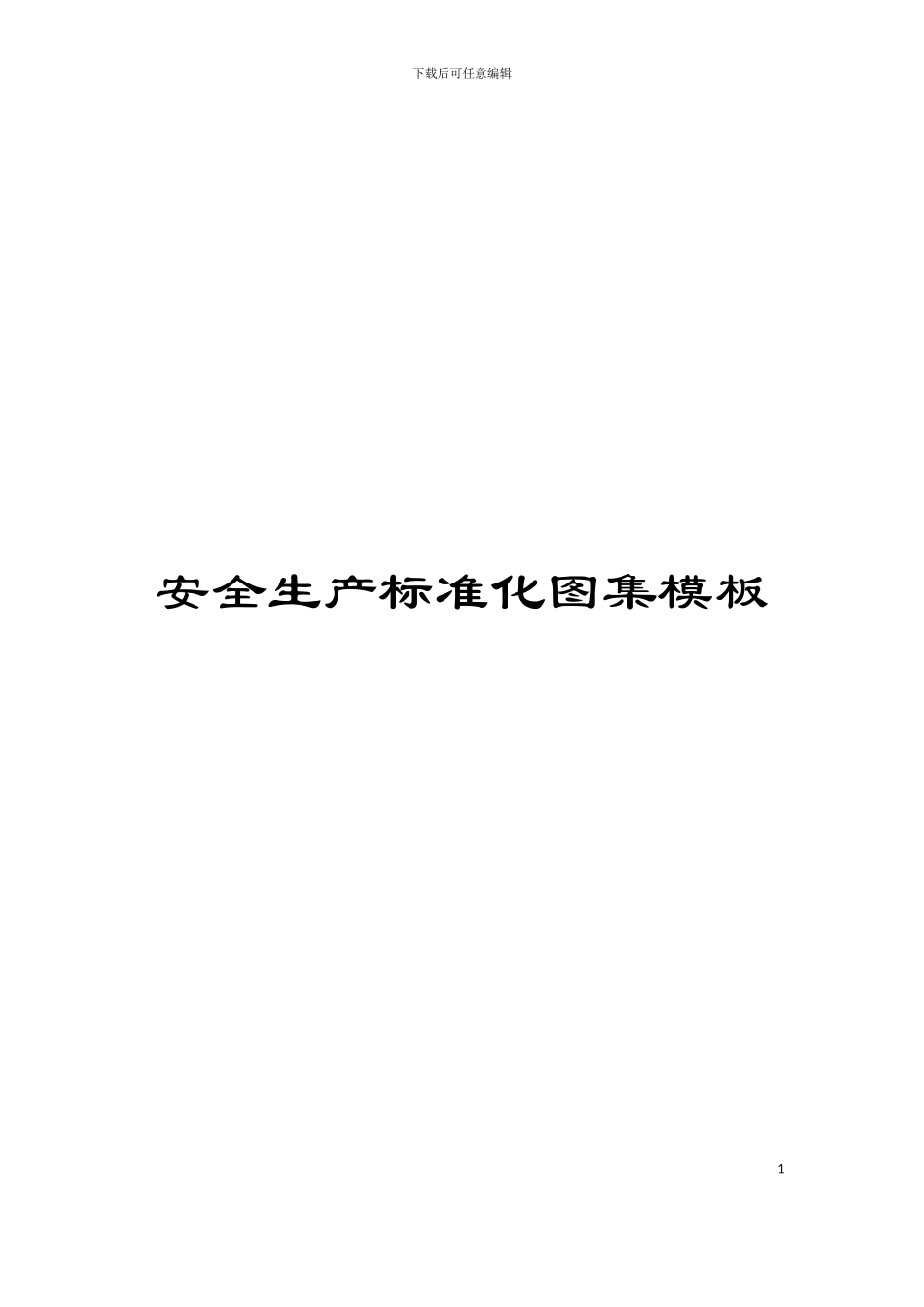

安全生产标准化图集模板

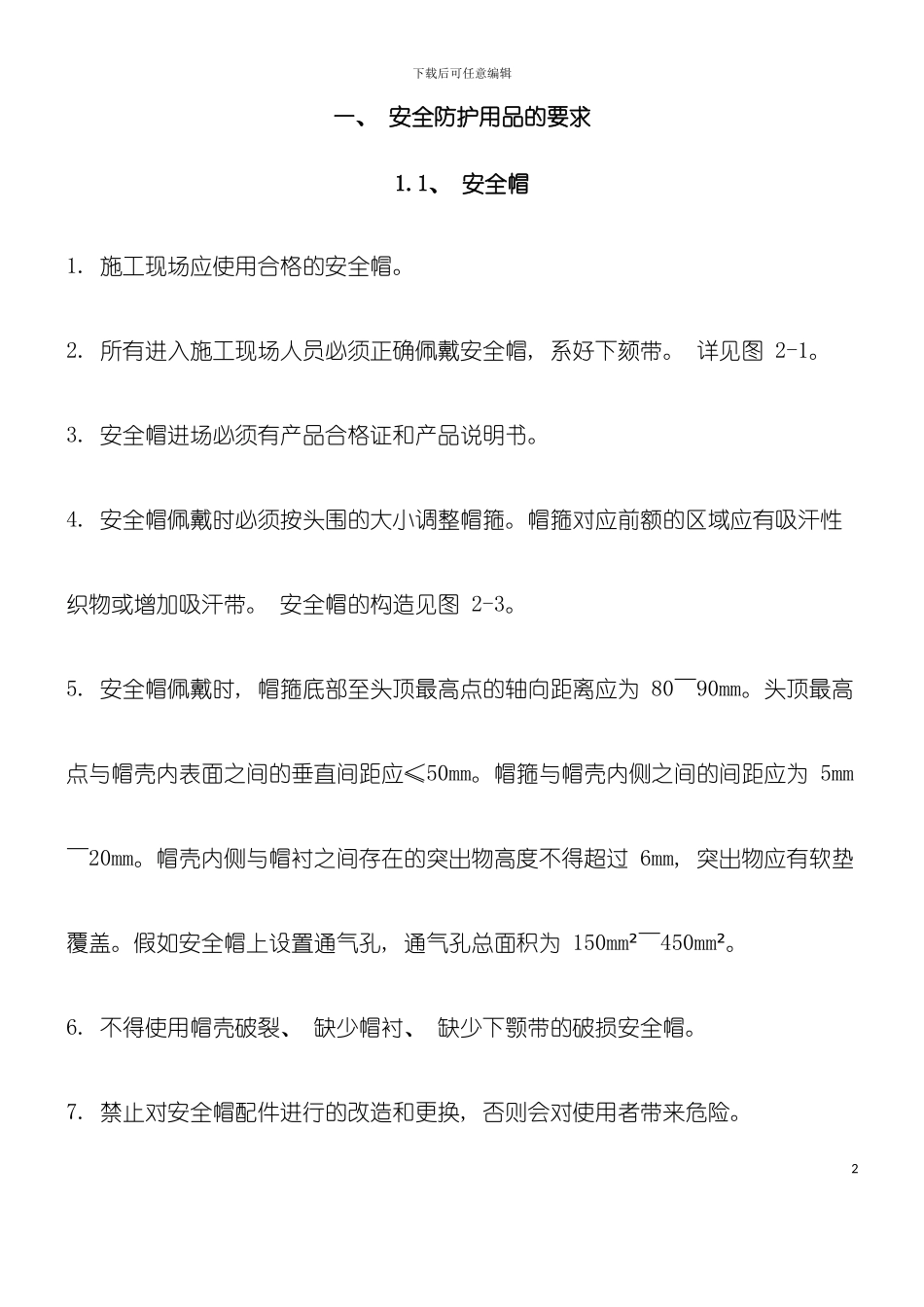

下载后可任意编辑安全生产标准化图集模板1下载后可任意编辑一、 安全防护用品的要求1.1、 安全帽1. 施工现场应使用合格的安全帽。2. 所有进入施工现场人员必须正确佩戴安全帽, 系好下颏带。 详见图 2-1。3. 安全帽进场必须有产品合格证和产品说明书。4. 安全帽佩戴时必须按头围的大小调整帽箍。帽箍对应前额的区域应有吸汗性织物或增加吸汗带。 安全帽的构造见图 2-3。5. 安全帽佩戴时, 帽箍底部至头顶最高点的轴向距离应为 80～90mm。头顶最高点与帽壳内表面之间的垂直间距应≤50mm。帽箍与帽壳内侧之间的间距应为 5mm～20mm。帽壳内侧与帽衬之间存在的突出物高度不得超过 6mm, 突出物应有软垫覆盖。假如安全帽上设置通气孔, 通气孔总面积为 150mm²～450mm²。6. 不得使用帽壳破裂、 缺少帽衬、 缺少下颚带的破损安全帽。7. 禁止对安全帽配件进行的改造和更换, 否则会对使用者带来危险。2下载后可任意编辑8. 安全帽在经受严重冲击后, 即使没有明显损坏, 也必须更换。9. 在施工现场大门入口处, 挂设”进入施工现场必须戴好安全帽”的有头像的安全警示标志牌, 规格宽×高=600×800。 详见图 2-2。3下载后可任意编辑1.2、 安全带4下载后可任意编辑1. 图 2-5 所示安全带适用于高处作业、 攀登及悬吊作业中使用。2. 本图集适用于体重及负重之和不大于 100kg 的使用者, 不适用于消防用途的安全带。3. 安全带进场必须有产品合格证和产品说明书。安全带零部件不应产生带撕裂、 环类零件开口、 绳断股、 连接器打开、 带扣松脱、 缝线迸裂、 运动机构卡死等足以使零件失效的情况。4. 安全绳(包括未展开的缓冲器)有效长度不应大于 2m, 有两根安全绳(包括未展开的缓冲器)的安全带, 其单根有效长度不应大于 1.2m。5. 安全带应高挂低用, 注意防止摆动碰撞, 详见图 2-4。6. 不准将绳打结使用。不准将钩直接挂在安全绳上使用, 应挂在连接环上用。7. 安全带上的各种部件不得任意拆掉。更换新绳时要注意加绳套。8. 安全绳不得擅自接长使用。9. 使用 8m 以上长绳应加缓冲器, 自锁钩用吊绳除外。5下载后可任意编辑10. 缓冲器、 速差式装置和自锁钩能够串联使用。11. 用于焊接、 炉前、 高粉尘浓度、 强烈摩擦、 割伤危害、 静电危害、 化学品损害等场所的安全绳应加相应护套。6下载后可任意编辑12. 安全带使用一年后, 按批量购入情况, 抽验一次。围杆带做静荷试验, 悬挂安全带冲击试...
