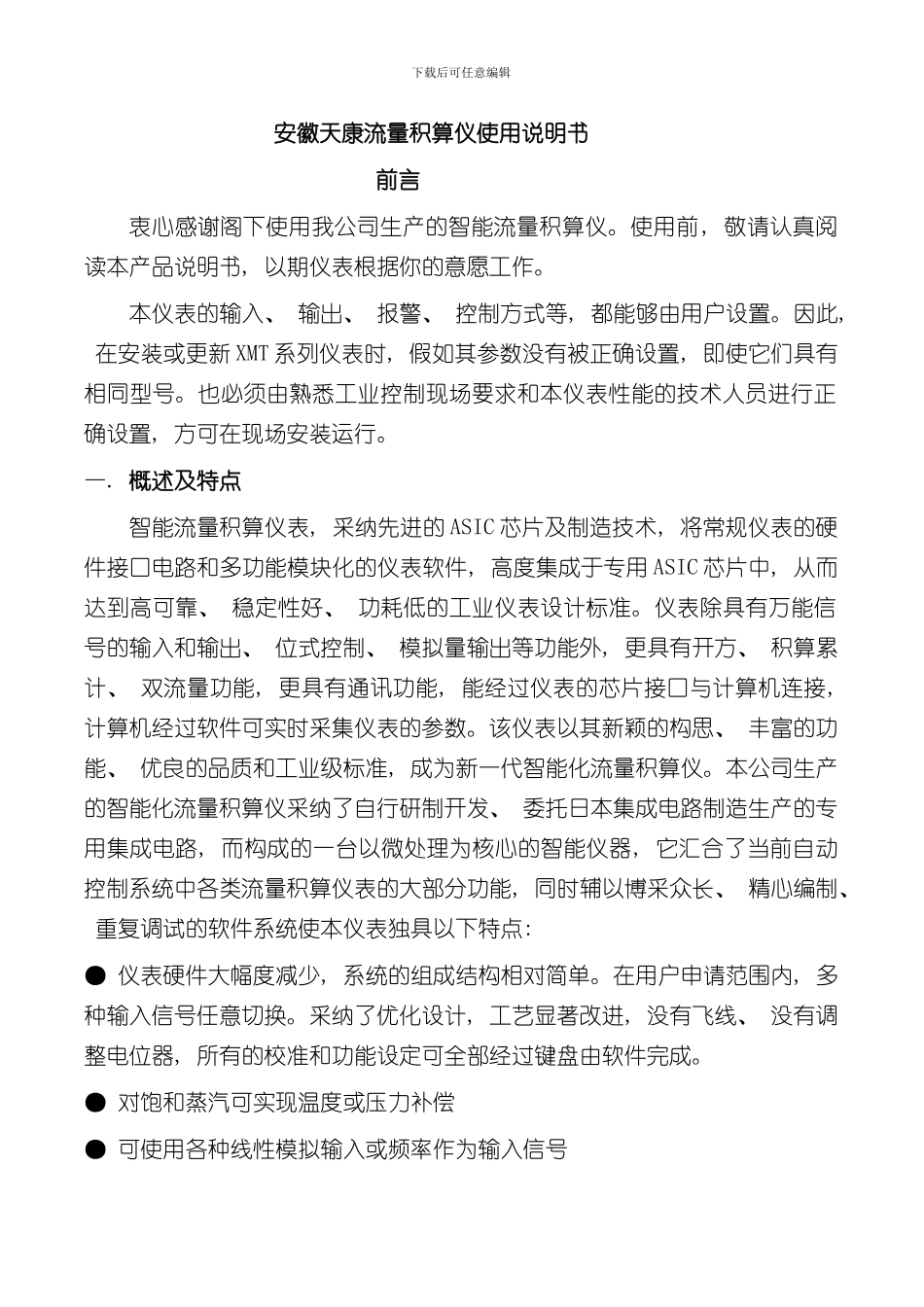

下载后可任意编辑安徽天康流量积算仪使用说明书前言衷心感谢阁下使用我公司生产的智能流量积算仪。使用前, 敬请认真阅读本产品说明书, 以期仪表根据你的意愿工作。本仪表的输入、 输出、 报警、 控制方式等, 都能够由用户设置。因此, 在安装或更新 XMT 系列仪表时, 假如其参数没有被正确设置, 即使它们具有相同型号。也必须由熟悉工业控制现场要求和本仪表性能的技术人员进行正确设置, 方可在现场安装运行。一. 概述及特点智能流量积算仪表, 采纳先进的 ASIC 芯片及制造技术, 将常规仪表的硬件接口电路和多功能模块化的仪表软件, 高度集成于专用 ASIC 芯片中, 从而达到高可靠、 稳定性好、 功耗低的工业仪表设计标准。仪表除具有万能信号的输入和输出、 位式控制、 模拟量输出等功能外, 更具有开方、 积算累计、 双流量功能, 更具有通讯功能, 能经过仪表的芯片接口与计算机连接, 计算机经过软件可实时采集仪表的参数。该仪表以其新颖的构思、 丰富的功能、 优良的品质和工业级标准, 成为新一代智能化流量积算仪。本公司生产的智能化流量积算仪采纳了自行研制开发、 委托日本集成电路制造生产的专用集成电路, 而构成的一台以微处理为核心的智能仪器, 它汇合了当前自动控制系统中各类流量积算仪表的大部分功能, 同时辅以博采众长、 精心编制、 重复调试的软件系统使本仪表独具以下特点: ● 仪表硬件大幅度减少, 系统的组成结构相对简单。在用户申请范围内, 多种输入信号任意切换。采纳了优化设计, 工艺显著改进, 没有飞线、 没有调整电位器, 所有的校准和功能设定可全部经过键盘由软件完成。● 对饱和蒸汽可实现温度或压力补偿● 可使用各种线性模拟输入或频率作为输入信号下载后可任意编辑● 测量输入信号可进行开方(线性模拟量输入)及小信号切除● 可对输入信号进行小信号切除, 切除后的测量显示可默认为 0 或给定常数● 双流量模拟量输入(不能够温度或压力补偿)及双流量模拟量输出● 流量信号输入时可在量程范围内任意设定 16 个补偿点及补偿参数● 主输入为频率时补偿信号可选择线性输入或 PT100 输入● 4 个可重定位的用于瞬时流量报警或累计流量控制的继电器输出● 可选加三路 D/A 输出口,能够对过程量进行光电隔离输出,以确保被控系统的安全可靠.可提供 5V 或 24V 两个恒压源输出,可满足大多数辅助功能的需要.● 流量仪表的累积量可选 6 位+光柱或 9 位(内部为...
