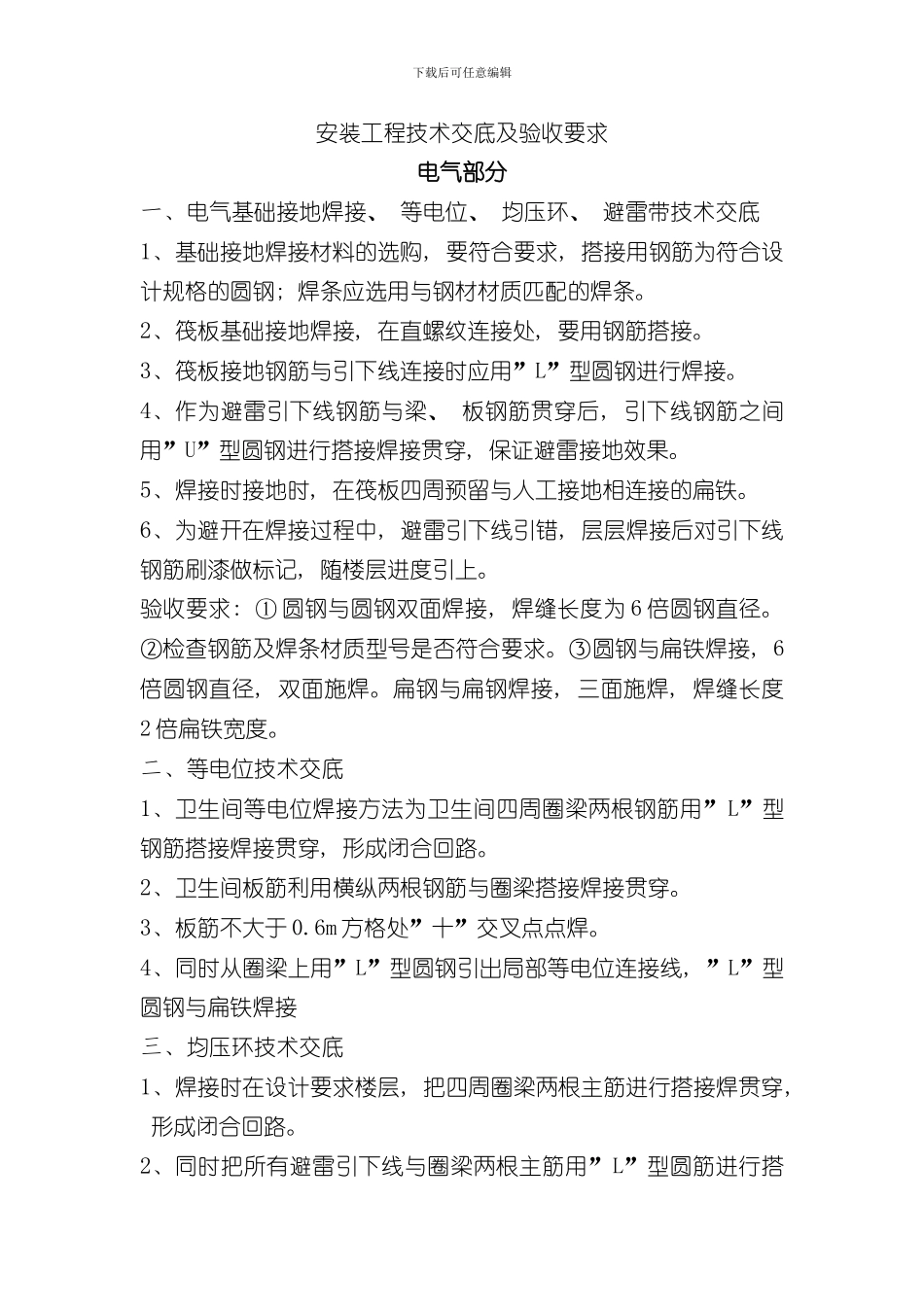

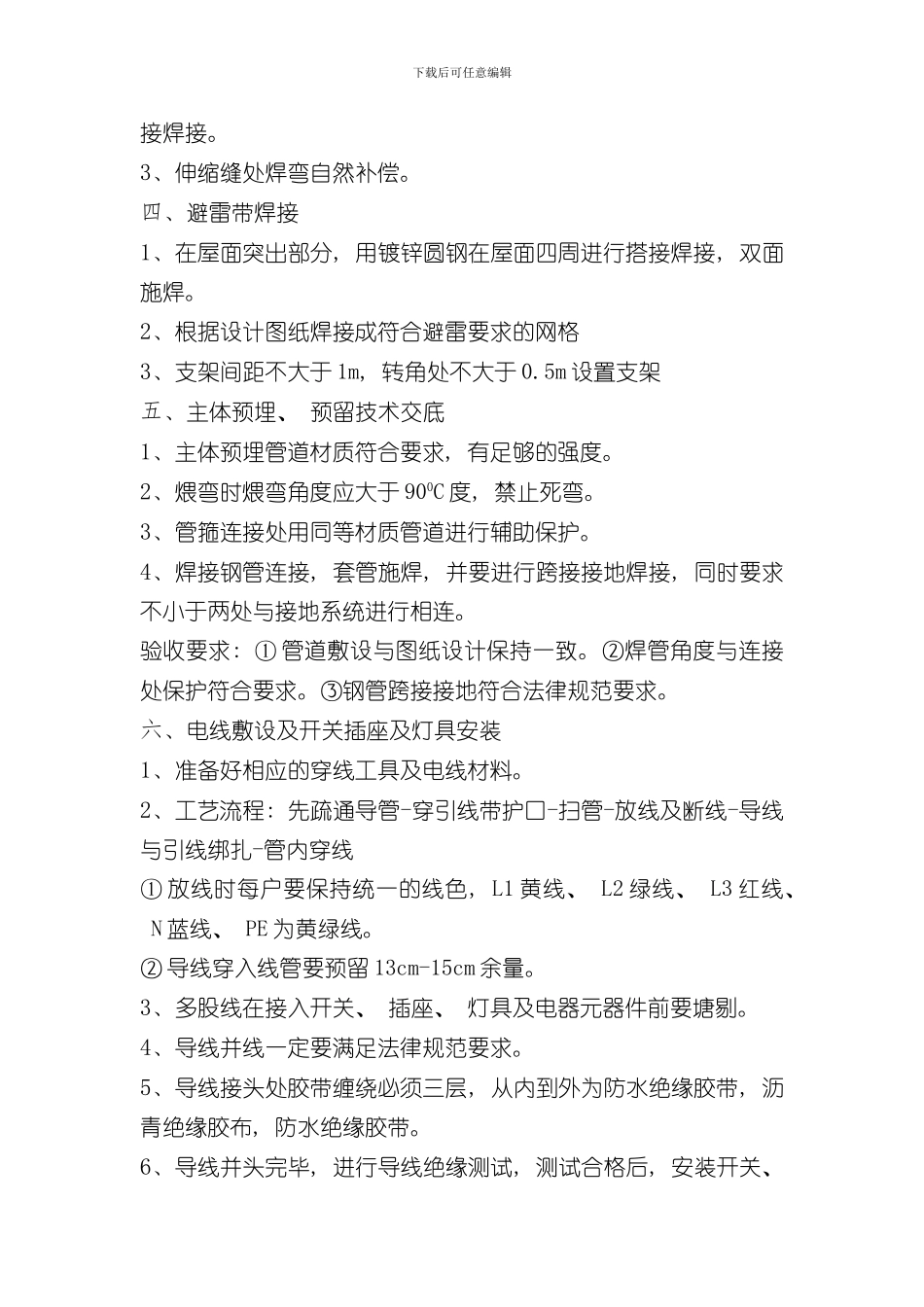

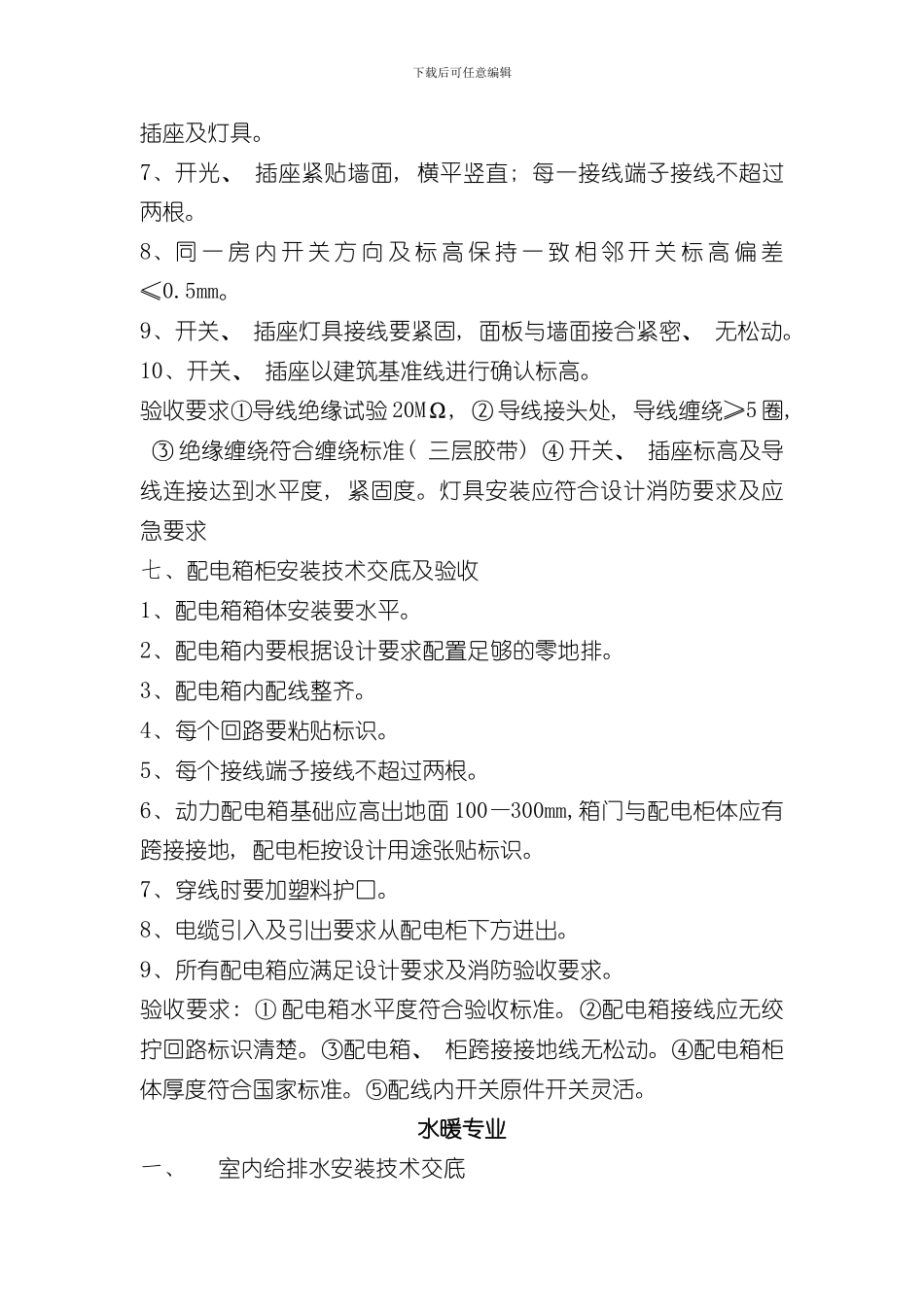

下载后可任意编辑安装工程技术交底及验收要求电气部分一、电气基础接地焊接、 等电位、 均压环、 避雷带技术交底1、基础接地焊接材料的选购, 要符合要求, 搭接用钢筋为符合设计规格的圆钢; 焊条应选用与钢材材质匹配的焊条。2、筏板基础接地焊接, 在直螺纹连接处, 要用钢筋搭接。3、筏板接地钢筋与引下线连接时应用”L”型圆钢进行焊接。4、作为避雷引下线钢筋与梁、 板钢筋贯穿后, 引下线钢筋之间用”U”型圆钢进行搭接焊接贯穿, 保证避雷接地效果。5、焊接时接地时, 在筏板四周预留与人工接地相连接的扁铁。6、为避开在焊接过程中, 避雷引下线引错, 层层焊接后对引下线钢筋刷漆做标记, 随楼层进度引上。验收要求: ① 圆钢与圆钢双面焊接, 焊缝长度为 6 倍圆钢直径。②检查钢筋及焊条材质型号是否符合要求。③圆钢与扁铁焊接, 6倍圆钢直径, 双面施焊。扁钢与扁钢焊接, 三面施焊, 焊缝长度2 倍扁铁宽度。二、等电位技术交底1、卫生间等电位焊接方法为卫生间四周圈梁两根钢筋用”L”型钢筋搭接焊接贯穿, 形成闭合回路。2、卫生间板筋利用横纵两根钢筋与圈梁搭接焊接贯穿。3、板筋不大于 0.6m 方格处”十”交叉点点焊。4、同时从圈梁上用”L”型圆钢引出局部等电位连接线, ”L”型圆钢与扁铁焊接三、均压环技术交底1、焊接时在设计要求楼层, 把四周圈梁两根主筋进行搭接焊贯穿, 形成闭合回路。2、同时把所有避雷引下线与圈梁两根主筋用”L”型圆筋进行搭下载后可任意编辑接焊接。3、伸缩缝处焊弯自然补偿。四、避雷带焊接1、在屋面突出部分, 用镀锌圆钢在屋面四周进行搭接焊接, 双面施焊。2、根据设计图纸焊接成符合避雷要求的网格3、支架间距不大于 1m, 转角处不大于 0.5m 设置支架五、主体预埋、 预留技术交底1、主体预埋管道材质符合要求, 有足够的强度。2、煨弯时煨弯角度应大于 900C 度, 禁止死弯。3、管箍连接处用同等材质管道进行辅助保护。4、焊接钢管连接, 套管施焊, 并要进行跨接接地焊接, 同时要求不小于两处与接地系统进行相连。验收要求: ① 管道敷设与图纸设计保持一致。②焊管角度与连接处保护符合要求。③钢管跨接接地符合法律规范要求。六、电线敷设及开关插座及灯具安装1、准备好相应的穿线工具及电线材料。2、工艺流程: 先疏通导管-穿引线带护口-扫管-放线及断线-导线与引线绑扎-管内穿线① 放线时每户要保持统一的线色, L1 黄线、 L2 绿线、 L3 红线、 N 蓝线、 PE ...
