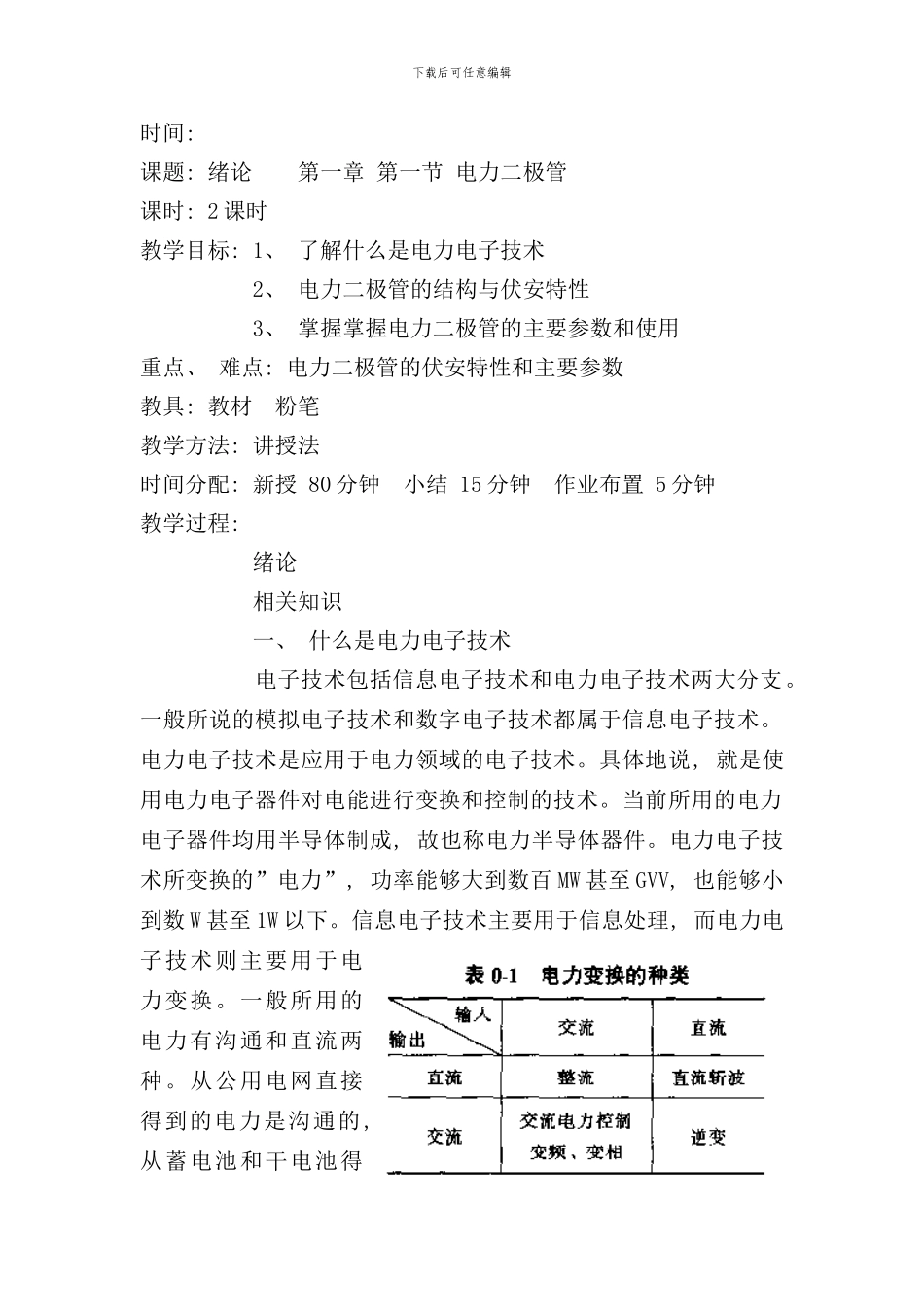

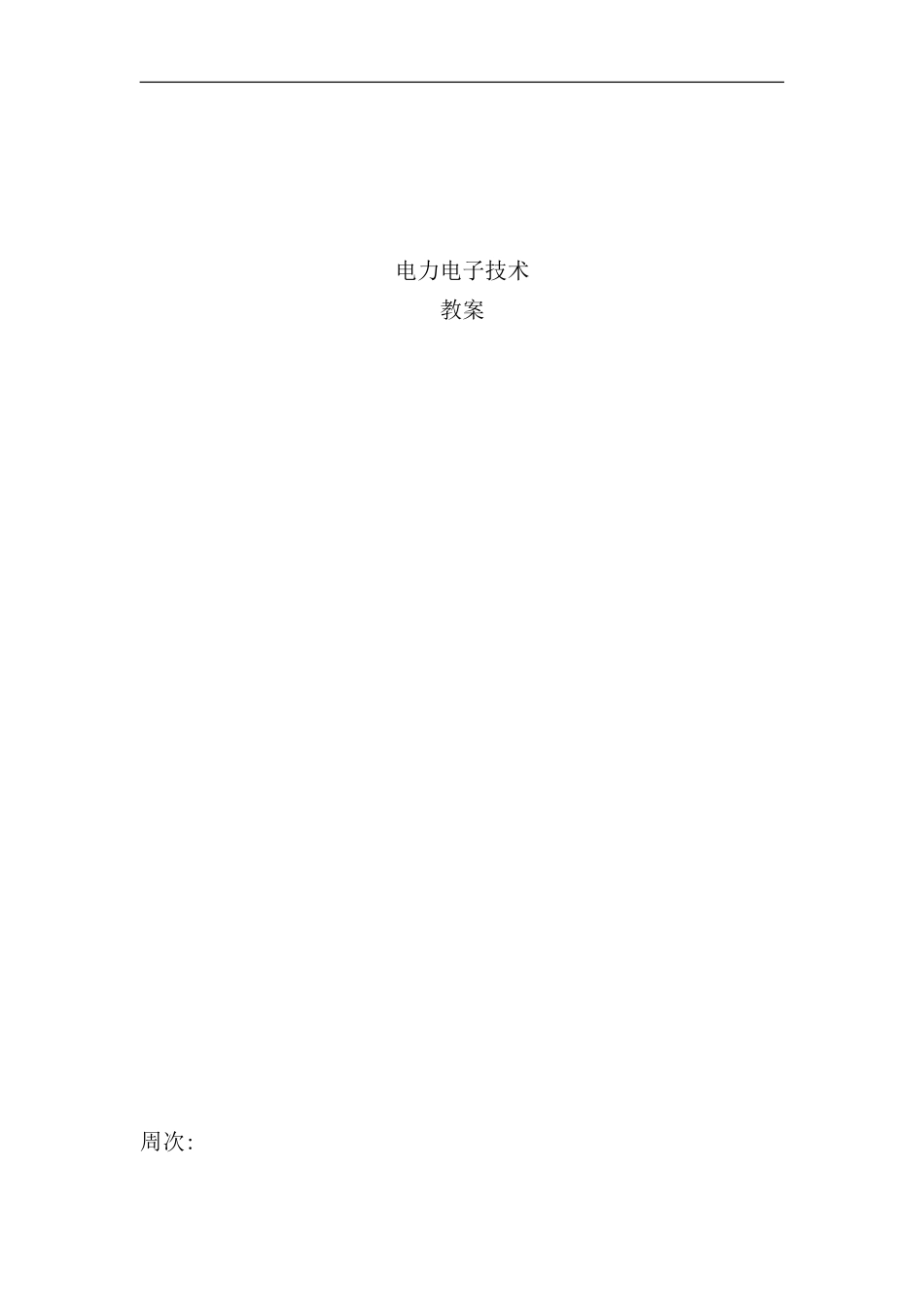

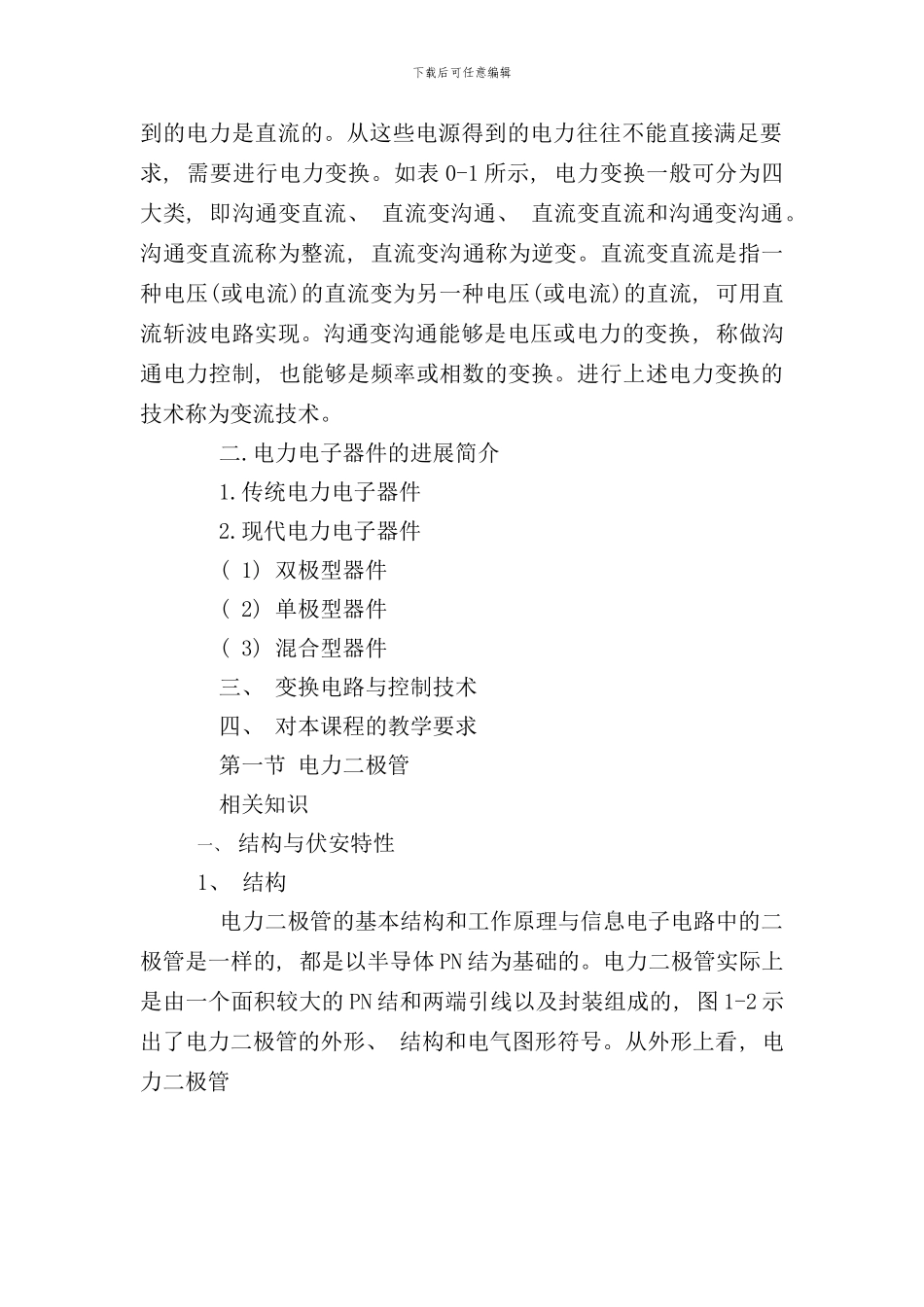

电力电子技术教案周次: 下载后可任意编辑时间: 课题: 绪论 第一章 第一节 电力二极管课时: 2 课时教学目标: 1、 了解什么是电力电子技术 2、 电力二极管的结构与伏安特性 3、 掌握掌握电力二极管的主要参数和使用重点、 难点: 电力二极管的伏安特性和主要参数教具: 教材 粉笔教学方法: 讲授法时间分配: 新授 80 分钟 小结 15 分钟 作业布置 5 分钟教学过程: 绪论 相关知识一、 什么是电力电子技术 电子技术包括信息电子技术和电力电子技术两大分支。一般所说的模拟电子技术和数字电子技术都属于信息电子技术。电力电子技术是应用于电力领域的电子技术。具体地说, 就是使用电力电子器件对电能进行变换和控制的技术。当前所用的电力电子器件均用半导体制成, 故也称电力半导体器件。电力电子技术所变换的”电力”, 功率能够大到数百 MW 甚至 GVV, 也能够小到数 W 甚至 1W 以下。信息电子技术主要用于信息处理, 而电力电子技术则主要用于电力变换。一般所用的电力有沟通和直流两种。从公用电网直接得到的电力是沟通的,从蓄电池和干电池得下载后可任意编辑到的电力是直流的。从这些电源得到的电力往往不能直接满足要求, 需要进行电力变换。如表 0-1 所示, 电力变换一般可分为四大类, 即沟通变直流、 直流变沟通、 直流变直流和沟通变沟通。沟通变直流称为整流, 直流变沟通称为逆变。直流变直流是指一种电压(或电流)的直流变为另一种电压(或电流)的直流, 可用直流斩波电路实现。沟通变沟通能够是电压或电力的变换, 称做沟通电力控制, 也能够是频率或相数的变换。进行上述电力变换的技术称为变流技术。二.电力电子器件的进展简介1.传统电力电子器件2.现代电力电子器件( 1) 双极型器件( 2) 单极型器件( 3) 混合型器件三、 变换电路与控制技术四、 对本课程的教学要求 第一节 电力二极管 相关知识一、 结构与伏安特性1、 结构 电力二极管的基本结构和工作原理与信息电子电路中的二极管是一样的, 都是以半导体 PN 结为基础的。电力二极管实际上是由一个面积较大的 PN 结和两端引线以及封装组成的, 图 1-2 示出了电力二极管的外形、 结构和电气图形符号。从外形上看, 电力二极管下载后可任意编辑主要有螺性型和平板型两种封装。 2、 伏安特性 电力二极管的静态特性主要是指其伏安特性, 如图所示。当电力二极管承受的正向电压大到一定值(门槛电压), 正向电流才开始明显增...
