完整钢结构课程设计样本

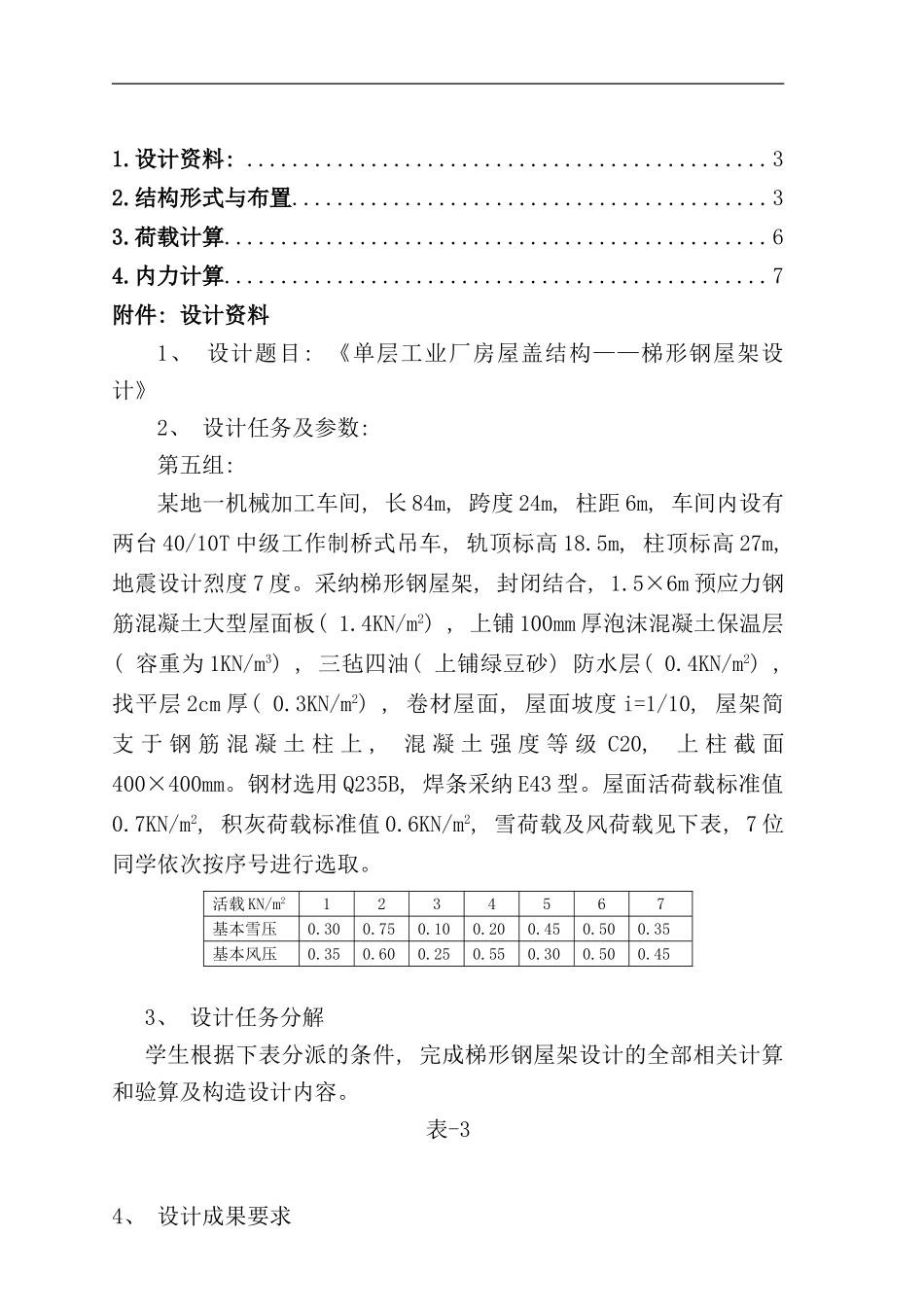

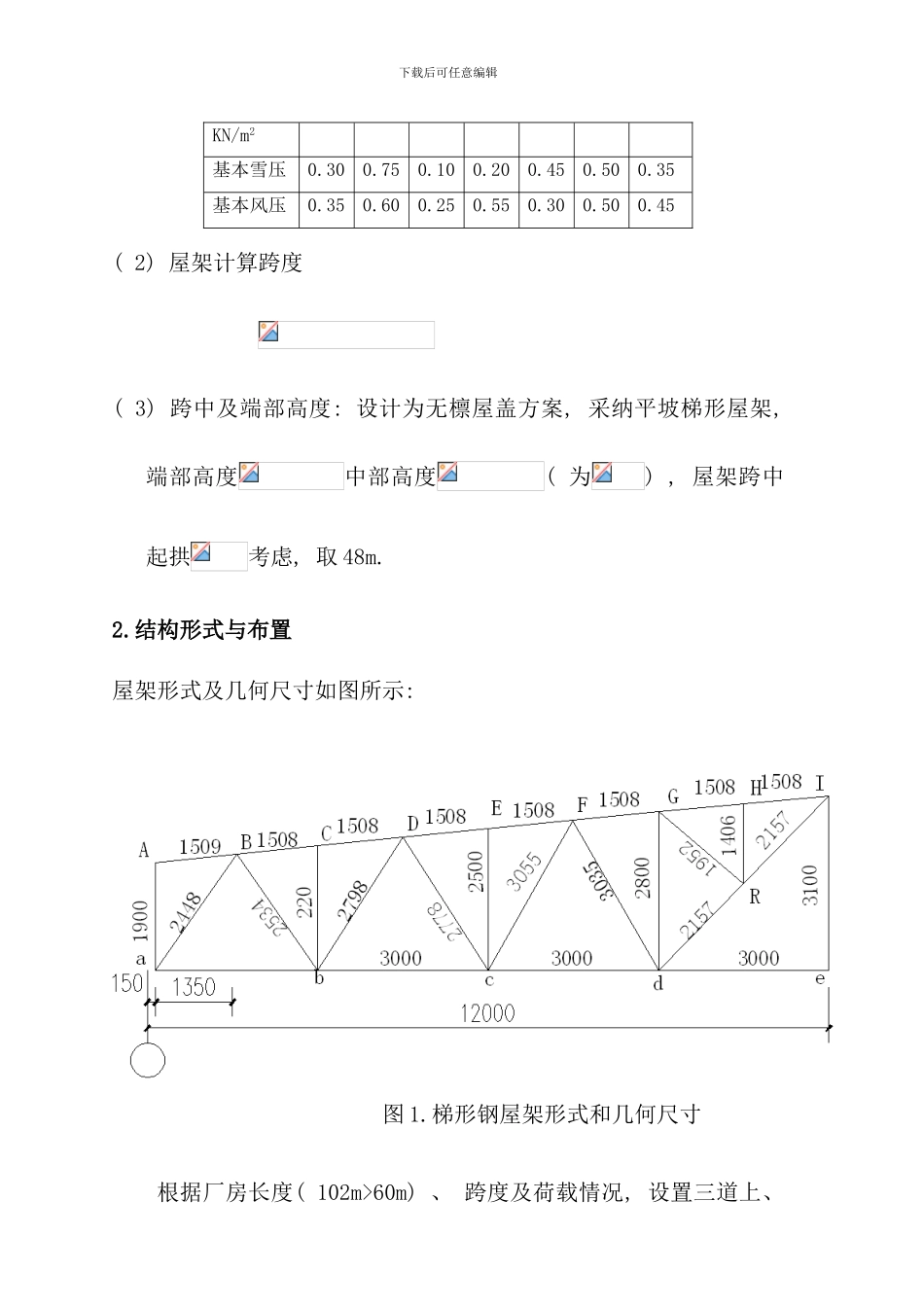

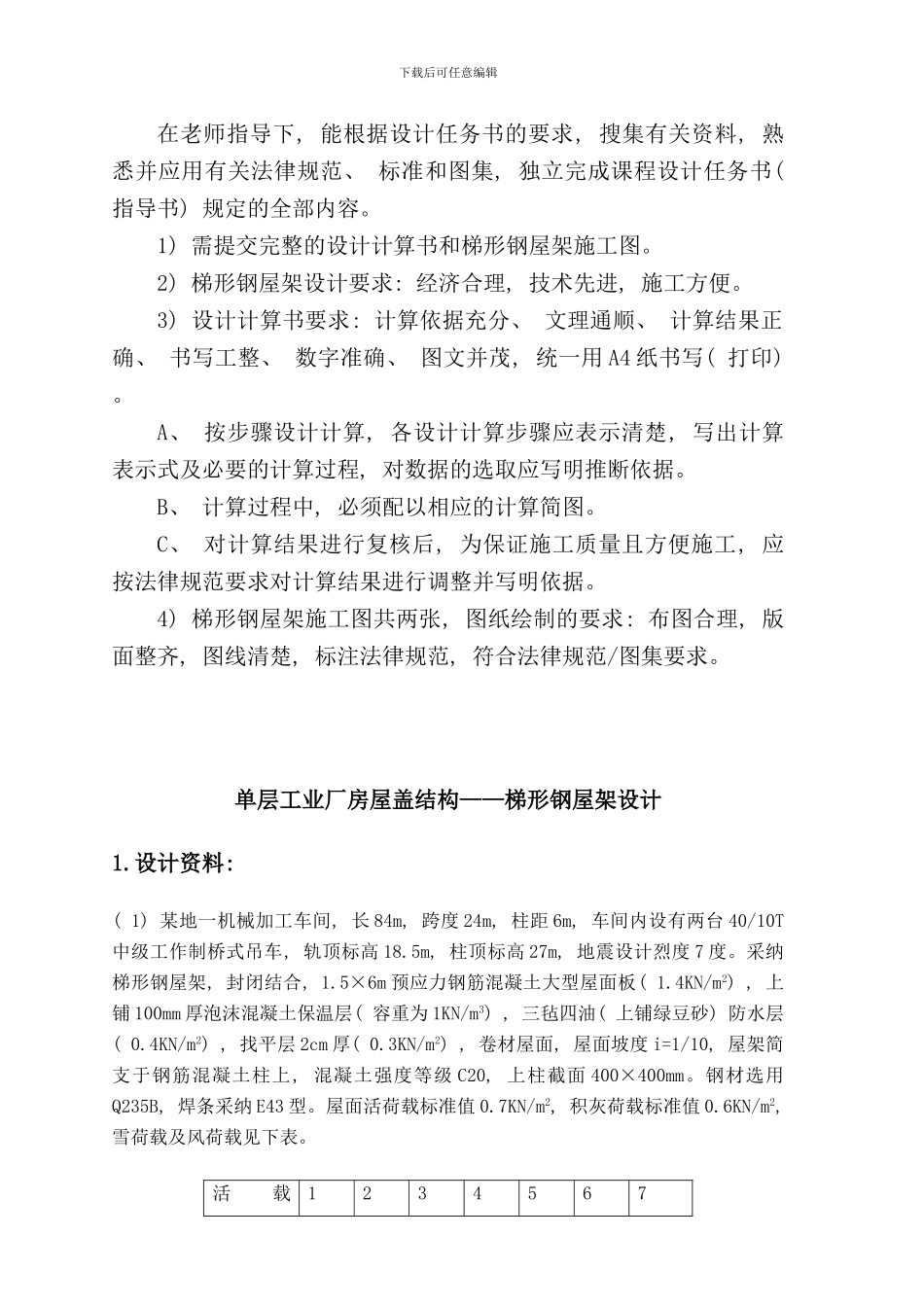

1.设计资料: ..............................................32.结构形式与布置..........................................33.荷载计算................................................64.内力计算................................................7附件: 设计资料1、 设计题目: 《单层工业厂房屋盖结构——梯形钢屋架设计》2、 设计任务及参数: 第五组: 某地一机械加工车间, 长 84m, 跨度 24m, 柱距 6m, 车间内设有两台 40/10T 中级工作制桥式吊车, 轨顶标高 18.5m, 柱顶标高 27m, 地震设计烈度 7 度。采纳梯形钢屋架, 封闭结合, 1.5×6m 预应力钢筋混凝土大型屋面板( 1.4KN/m2) , 上铺 100mm 厚泡沫混凝土保温层( 容重为 1KN/m3) , 三毡四油( 上铺绿豆砂) 防水层( 0.4KN/m2) , 找平层 2cm 厚( 0.3KN/m2) , 卷材屋面, 屋面坡度 i=1/10, 屋架简支 于 钢 筋 混 凝 土 柱 上 , 混 凝 土 强 度 等 级 C20, 上 柱 截 面400×400mm。钢材选用 Q235B, 焊条采纳 E43 型。屋面活荷载标准值0.7KN/m2, 积灰荷载标准值 0.6KN/m2, 雪荷载及风荷载见下表, 7 位同学依次按序号进行选取。活载 KN/m21234567基本雪压0.300.750.100.200.450.500.35基本风压0.350.600.250.550.300.500.453、 设计任务分解学生根据下表分派的条件, 完成梯形钢屋架设计的全部相关计算和验算及构造设计内容。表-34、 设计成果要求下载后可任意编辑在老师指导下, 能根据设计任务书的要求, 搜集有关资料, 熟悉并应用有关法律规范、 标准和图集, 独立完成课程设计任务书( 指导书) 规定的全部内容。1) 需提交完整的设计计算书和梯形钢屋架施工图。2) 梯形钢屋架设计要求: 经济合理, 技术先进, 施工方便。3) 设计计算书要求: 计算依据充分、 文理通顺、 计算结果正确、 书写工整、 数字准确、 图文并茂, 统一用 A4 纸书写( 打印) 。A、 按步骤设计计算, 各设计计算步骤应表示清楚, 写出计算表示式及必要的计算过程, 对数据的选取应写明推断依据。B、 计算过程中, 必须配以相应的计算简图。C、 对计算结果进行复核后, 为保证施工质量且方便施工, 应按法律规范要求对计算结果进行调整并写明依据。4) 梯形钢屋架施工图共两张, 图纸绘制的要求: 布图合理, 版面整齐, 图线清楚, 标注法律规范, 符合法律规范/图集要求。单层工业厂房屋盖结构——梯形钢屋架设计1....
