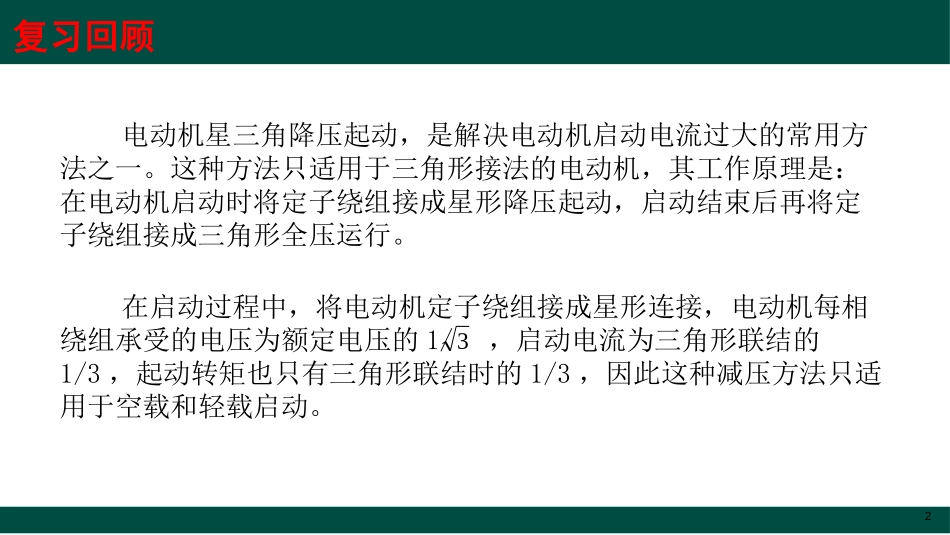

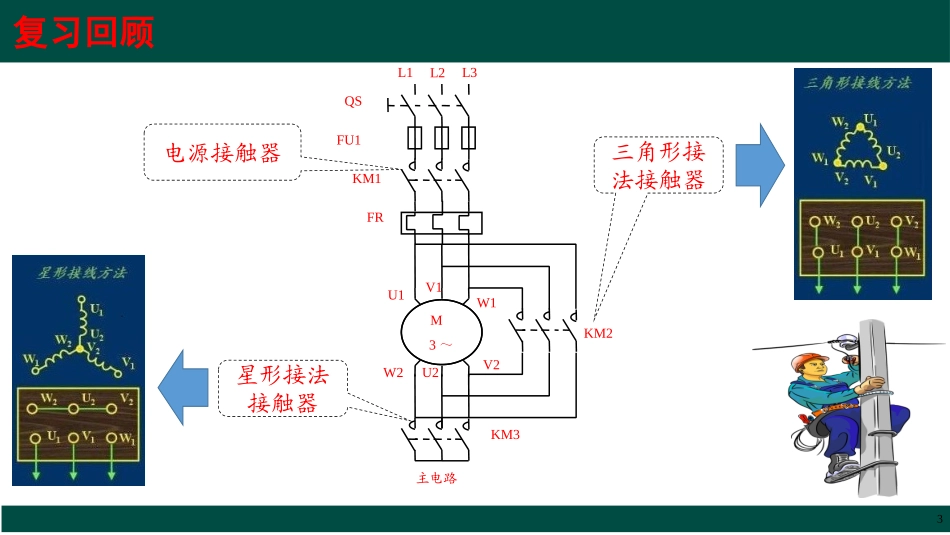

星形—三角形（Y-△）降压启动控制线路1复习回顾2电动机星三角降压起动，是解决电动机启动电流过大的常用方法之一。这种方法只适用于三角形接法的电动机，其工作原理是：在电动机启动时将定子绕组接成星形降压起动，启动结束后再将定子绕组接成三角形全压运行。在启动过程中，将电动机定子绕组接成星形连接，电动机每相绕组承受的电压为额定电压的1/，启动电流为三角形联结的1/3，起动转矩也只有三角形联结时的1/3，因此这种减压方法只适用于空载和轻载启动。3复习回顾3QSFRV1MU1W2FU1V23～KM3KM2KM1W1U2L1L2L3主电路电源接触器三角形接法接触器星形接法接触器知识讲授二、时间继电器一、主电路接线实训总结主电路接线实训总结5出现的问题：一、看不懂电气原理图，不认识电路图中的电器元件。二、搞不清电动机的星形、三角形这两种联结方法，不能按照电路图把电动机分别联结成星形和三角形。三、没理解电路的“有进有出”的含义四、接线不牢时间继电器时间继电器是一种利用电磁原理或机械动作实现触头延时接通或断开的自动控制电器。一、时间继电器二、时间继电器的类型按延时的原理分:时间继电器空气阻尼式电磁式电动式电子式时间继电器7空气阻尼式时间继电器电磁式时间继电器电动式时间继电器电子式时间继电器外形：时间继电器按延时方式分：通电延时断电延时线圈通电触头延时动作线圈断电触头瞬时动作线圈通电线圈断电触头瞬时动作触头延时动作三、时间继电器的符号时间继电器9符号：时间继电器10四、电子式时间继电器1.特点电子式时间继电器采用晶体管或集成电路和电子元器件等构成。电子式时间继电器具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性的自动控制场合。2.AH2-Y型时间继电器AH2-Y属于通电延时型时间继电器，有一组延时触点，一组瞬动触点。时间继电器11安装方式：面板式安装外型尺寸：88*58*93工作方式：通电延时延时范围：Sec:1,3,6,10,30,60Min:3,6,10,30,60Hr:3,6,10,24额定电压：DC：12,24,48VAC：12,24,48,110,220,380V50/60HZ触点数量：1组延时触点1组瞬时触点时间继电器---使用说明12作业1、画出延时继电器电气符号2、简述延时继电器触头动作特点13
