室外排水管道安装施工质量验收规范样本

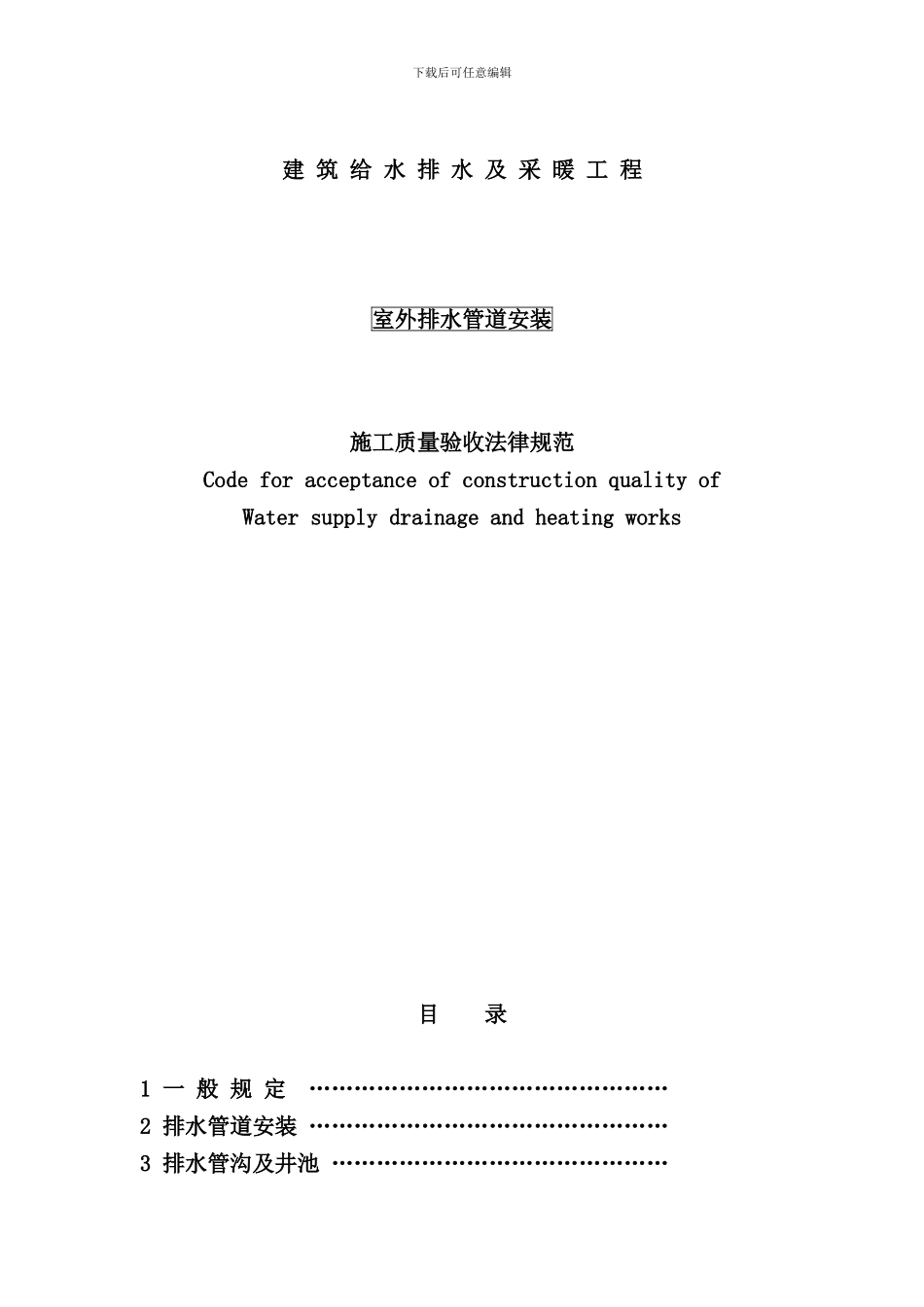

下载后可任意编辑建 筑 给 水 排 水 及 采 暖 工 程室外排水管道安装施工质量验收法律规范Code for acceptance of construction quality ofWater supply drainage and heating works目 录1 一 般 规 定 …………………………………………2 排水管道安装 …………………………………………3 排水管沟及井池 ………………………………………下载后可任意编辑室外排水管网安装1 一 般 规 定1.1 本章适用于民用建筑群(住宅小区)及厂区的室外排水管网安装工程的质量检验与验收。下载后可任意编辑1.2 室外排水管道应采纳混凝土管、 钢筋混凝土管、 排水铸铁管或塑料管。其规格及质量必须符合现行国家标准及设计要求。1.3 排水管沟及井池的土方工程、 沟底的处理、 管道穿井壁处的处理、 管沟及井池周围的回填要求等, 均参照给水管沟及井室的规定执行。1.4 各种排水井、 池应按设计给定的标准图施工, 各种排水井和化粪池均应用混凝土做底板(雨水井除外), 厚度不小于 100mm。 2 排水管道安装主 控 项 目2.1 排水管道的坡度必须符合设计要求, 严禁无坡或倒坡。检验方法:用水准仪、 拉线和尺量检查。2.2 管道埋设前必须做灌水试验和通水试验, 排水应畅通, 无堵塞, 管接口无渗漏。检验方法:按排水检查井分段试验, 试验水头应以试验段上游管顶加 1m, 时间不少于 30min, 逐段观察。一 般 项 目2.3 管道的坐标和标高应符合设计要求, 安装的允许偏差应符合表 10.2.3 的规定。表 2.3 室外排水管道安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法1坐标埋地100拉线下载后可任意编辑尺量敷设在沟槽内502标高埋地±20用水平仪、 拉线和尺量敷设在沟槽内±203水平管道纵横向弯曲每 5m 长10拉线全长(两井间)302.4 排水铸铁管采纳水泥捻口时, 油麻填塞应密实, 接口水泥应密实饱满, 其接口面凹入承口边缘且深度不得大于 2mm。检验方法:观察和尺量检查。2.5 排水铸铁管外壁在安装前应除锈, 涂二遍石油沥青漆。检验方法:观察检查。2.6 承插接口的排水管道安装时, 管道和管件的承口应与水流方向相反。检验方法:观察检查。2.7 混凝土管或钢筋混凝土管采纳抹带接口时, 应符合下列规定:1 抹带前应将管口的外壁凿毛, 扫净, 当管径小于或等于500mm 时, 抹带可一次完成; 当管径大于 500mm 时, 应分二次抹成, 抹带不得有裂纹。2 钢丝网应在管道就位前放入下方, 抹压砂...
