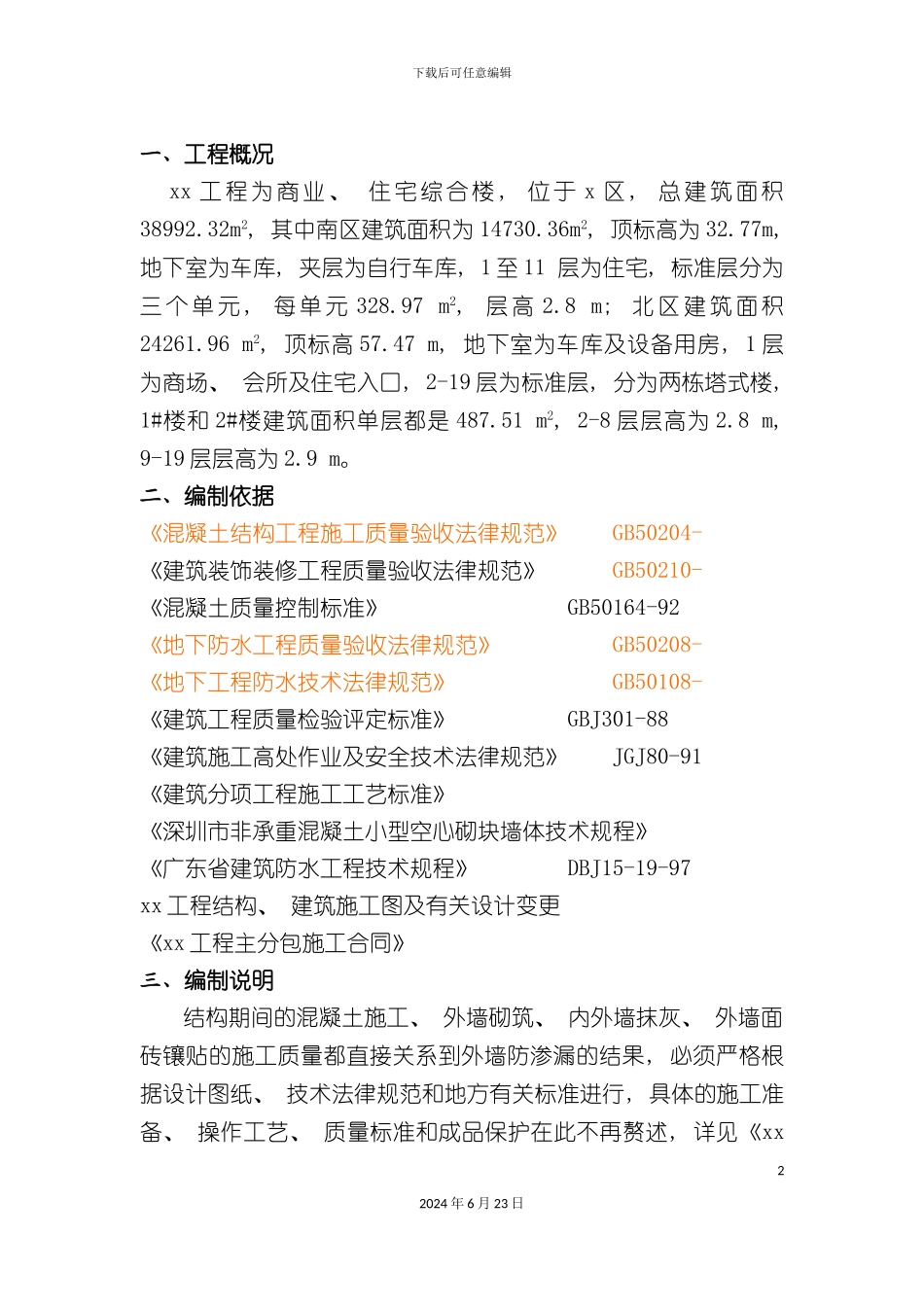

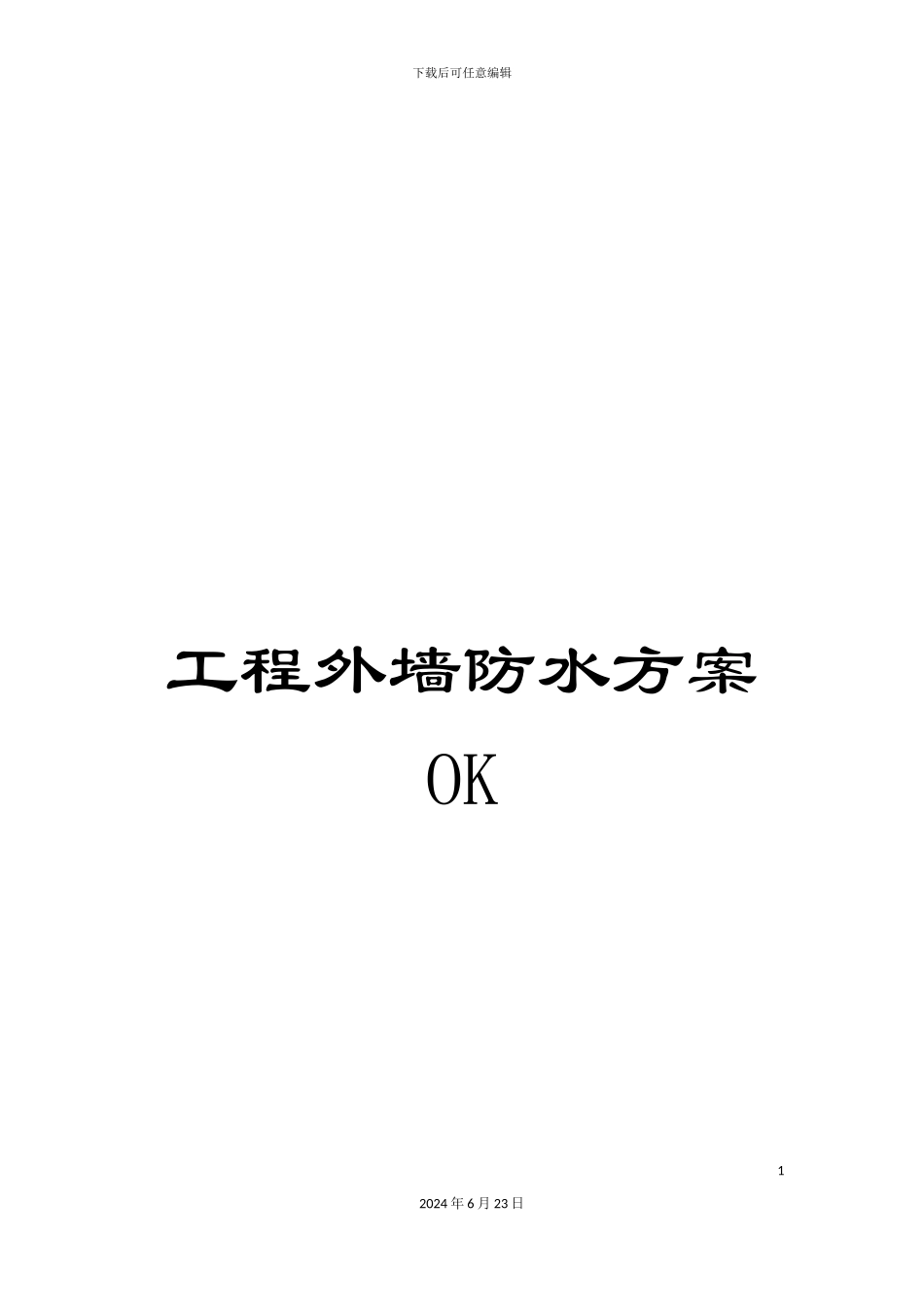

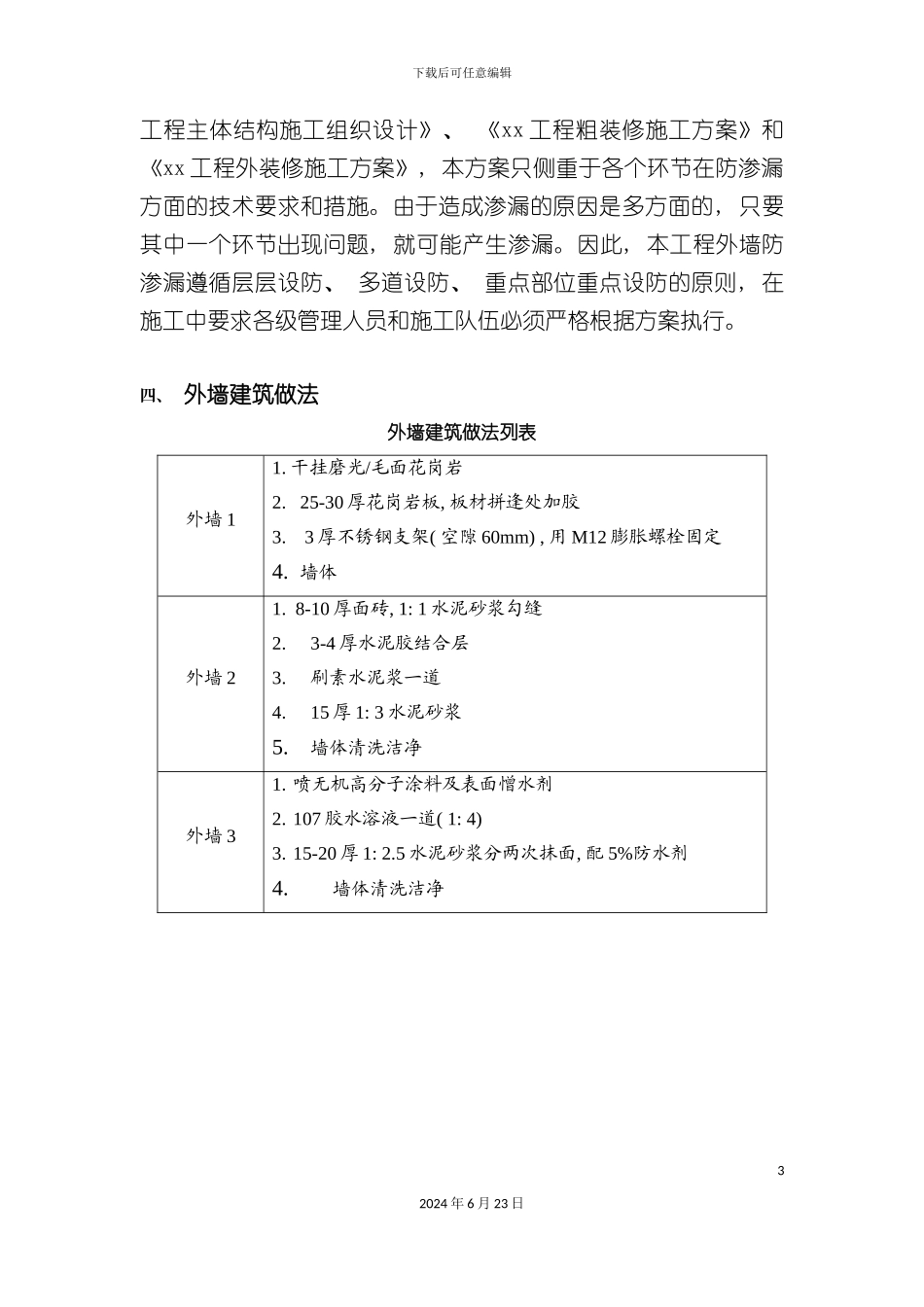

下载后可任意编辑工程外墙防水方案OK12024 年 6 月 23 日下载后可任意编辑一、工程概况 xx 工程为商业、 住宅综合楼 , 位于 x 区, 总建筑面积38992.32m2, 其中南区建筑面积为 14730.36m2, 顶标高为 32.77m, 地下室为车库, 夹层为自行车库, 1 至 11 层为住宅, 标准层分为三 个 单 元 , 每 单 元 328.97 m2, 层 高 2.8 m; 北 区 建 筑 面 积24261.96 m2, 顶标高 57.47 m, 地下室为车库及设备用房, 1 层为商场、 会所及住宅入口, 2-19 层为标准层, 分为两栋塔式楼, 1#楼和 2#楼建筑面积单层都是 487.51 m2, 2-8 层层高为 2.8 m, 9-19 层层高为 2.9 m。二、编制依据《混凝土结构工程施工质量验收法律规范》 GB50204- 《建筑装饰装修工程质量验收法律规范》 GB50210- 《混凝土质量控制标准》 GB50164-92《地下防水工程质量验收法律规范》 GB50208- 《地下工程防水技术法律规范》 GB50108- 《建筑工程质量检验评定标准》 GBJ301-88《建筑施工高处作业及安全技术法律规范》 JGJ80-91《建筑分项工程施工工艺标准》 《深圳市非承重混凝土小型空心砌块墙体技术规程》《广东省建筑防水工程技术规程》 DBJ15-19-97xx 工程结构、 建筑施工图及有关设计变更《xx 工程主分包施工合同》三、编制说明结构期间的混凝土施工、 外墙砌筑、 内外墙抹灰、 外墙面砖镶贴的施工质量都直接关系到外墙防渗漏的结果, 必须严格根据设计图纸、 技术法律规范和地方有关标准进行, 具体的施工准备、 操作工艺、 质量标准和成品保护在此不再赘述, 详见《xx22024 年 6 月 23 日下载后可任意编辑工程主体结构施工组织设计》、 《xx 工程粗装修施工方案》和《xx 工程外装修施工方案》, 本方案只侧重于各个环节在防渗漏方面的技术要求和措施。由于造成渗漏的原因是多方面的, 只要其中一个环节出现问题, 就可能产生渗漏。因此, 本工程外墙防渗漏遵循层层设防、 多道设防、 重点部位重点设防的原则, 在施工中要求各级管理人员和施工队伍必须严格根据方案执行。四、 外墙建筑做法 外墙建筑做法列表外墙 11. 干挂磨光/毛面花岗岩2. 25-30 厚花岗岩板, 板材拼逢处加胶3. 3 厚不锈钢支架( 空隙 60mm) , 用 M12 膨胀螺栓固定4. 墙体外墙 21. 8-10 厚面砖, 1: 1 水泥砂浆勾缝2.3-4 厚水泥胶结合层3.刷素水泥浆一道4.15 厚 1: 3 水泥砂浆5.墙体清洗洁净外...
