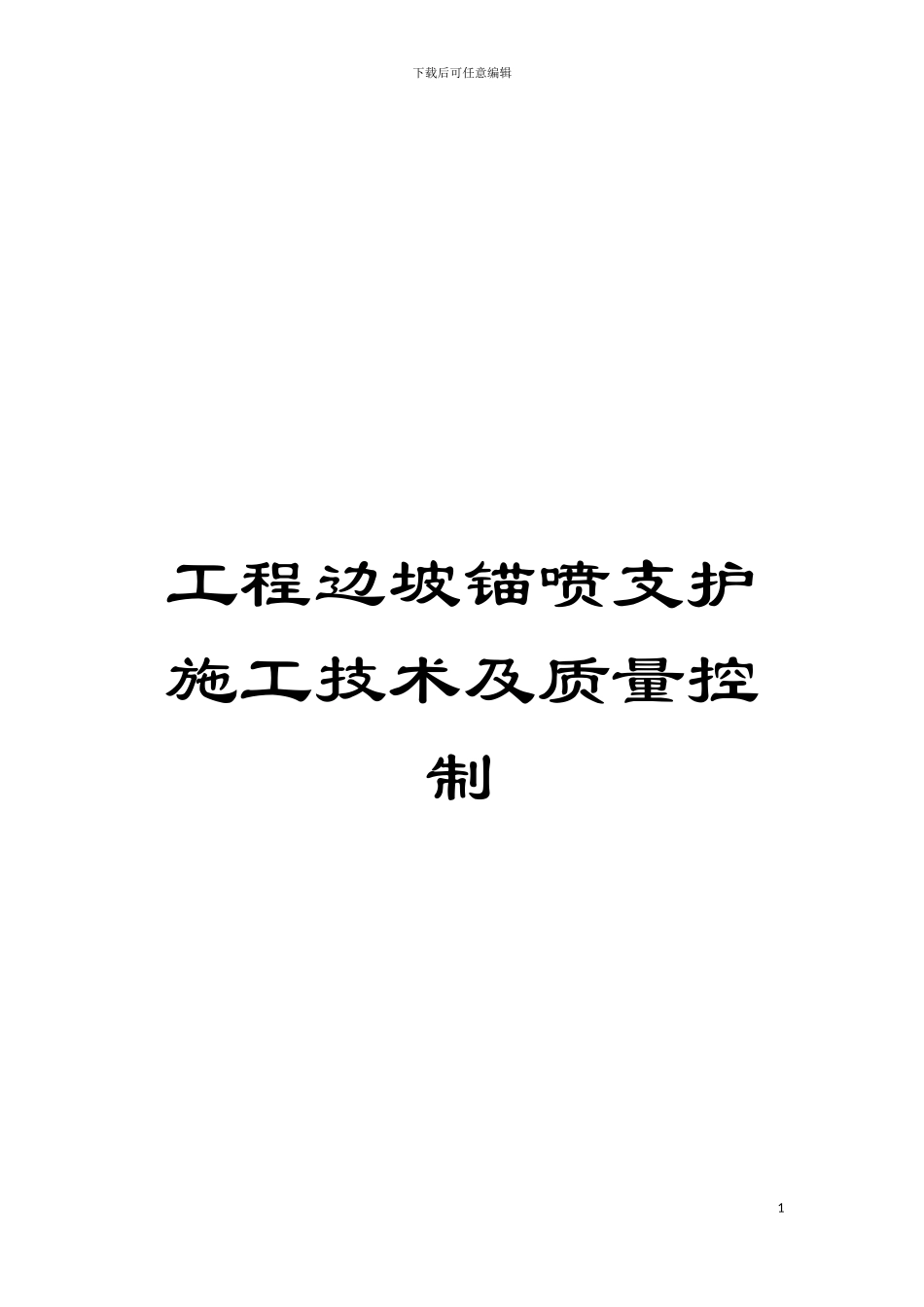

下载后可任意编辑工程边坡锚喷支护施工技术及质量控制1下载后可任意编辑 工程边坡锚喷支护施工技术及质量控制 一、 施工顺序1 、 周边截水沟与最高一级边坡之间的施工顺序是: 场地清理→周边截水沟开挖及衬护→坡顶表土开挖→最高一级边坡开挖→坡面整修。2 、 排水沟与边坡锚喷之间的施工顺序是: ( 1) 坡面排水沟衬护在同一级坡面开挖之后, 喷混凝土之前进行。( 2) 马道排水沟开挖, 在上一级坡面喷混凝土之前进行。马道排水沟开挖前, 上一级坡面不准喷混凝土。( 3) 马道以及马道排水沟衬护, 在同一部位的相邻上、 下级坡面喷混凝土之后进行。3 、 边坡锚喷支护的施工顺序是: 坡面整修→施工单位自检→地质素描→地质缺陷处理→检查签证→基础验收→结构分缝分块→铺网→搭脚手架→锚杆孔及安装→检查签证→排水孔及安装→挂网→设置喷混凝土厚度标记→坡面吹扫冲洗→开仓签证→喷混凝土→养护→单元工程验收。4、 地质缺陷处理的施工顺序是: 地质缺陷鉴定→确定处理方案→开挖或打锚孔→检查签证→回填混凝土或安装锚杆→检查签证。5、 重要工序( 包括锚杆造孔和锚杆安装) 采纳旁站监理, 其它工序采纳跟踪监理和组织检查签证( 验收) 进行质量控制。6、 边坡锚喷支护工程需要变更时, 须经过审查批准( 见表 2-1) 。1下载后可任意编辑二、 坡面整修1、 坡面整修按永久船闸开挖及支护技术要求执行。2、 经整修后的坡面、 马道的最终轮廓, 除航道底部允许局部欠挖 10cm 外, 其余建筑物地基面不得欠挖。3、 各种边坡和地基岩面误差不得超过表 3-1 的规定。 表 2-1 边坡支护工程变更表 施工单位: 编号: 单位工程分部工程分项工程工程部位起止桩号高 程施工单位申请意见变更申请理由: 签 名: 年 月 日变更申请内容: 签 名: 年 月 日2下载后可任意编辑变更处理意见设计代表: 年 月 日监理单位: 年 月 日业主意见业主单位: 年 月 日 表 3-1 开挖轮廓限差表( cm) 项 目马道边 坡引航道建筑物地基全强风化层其它平 面2050252515高 程15302010104、 坡面起伏差是指垂直设计边坡线方向的凸起与凹陷的差值, 经整修后一般不大于 20cm( 地质原因除外) 。5、 施工单位三检( 初检、 复检、 终检) 要求 ( 1) 坡面平均坡度不得陡于设计坡度为主要检查项目。 ( 2) 轮廓测量检查在 500m2以内不得少于 20 点, 500m2以上不得少于 30 点, 局部凸起与凹陷部位( 0...
