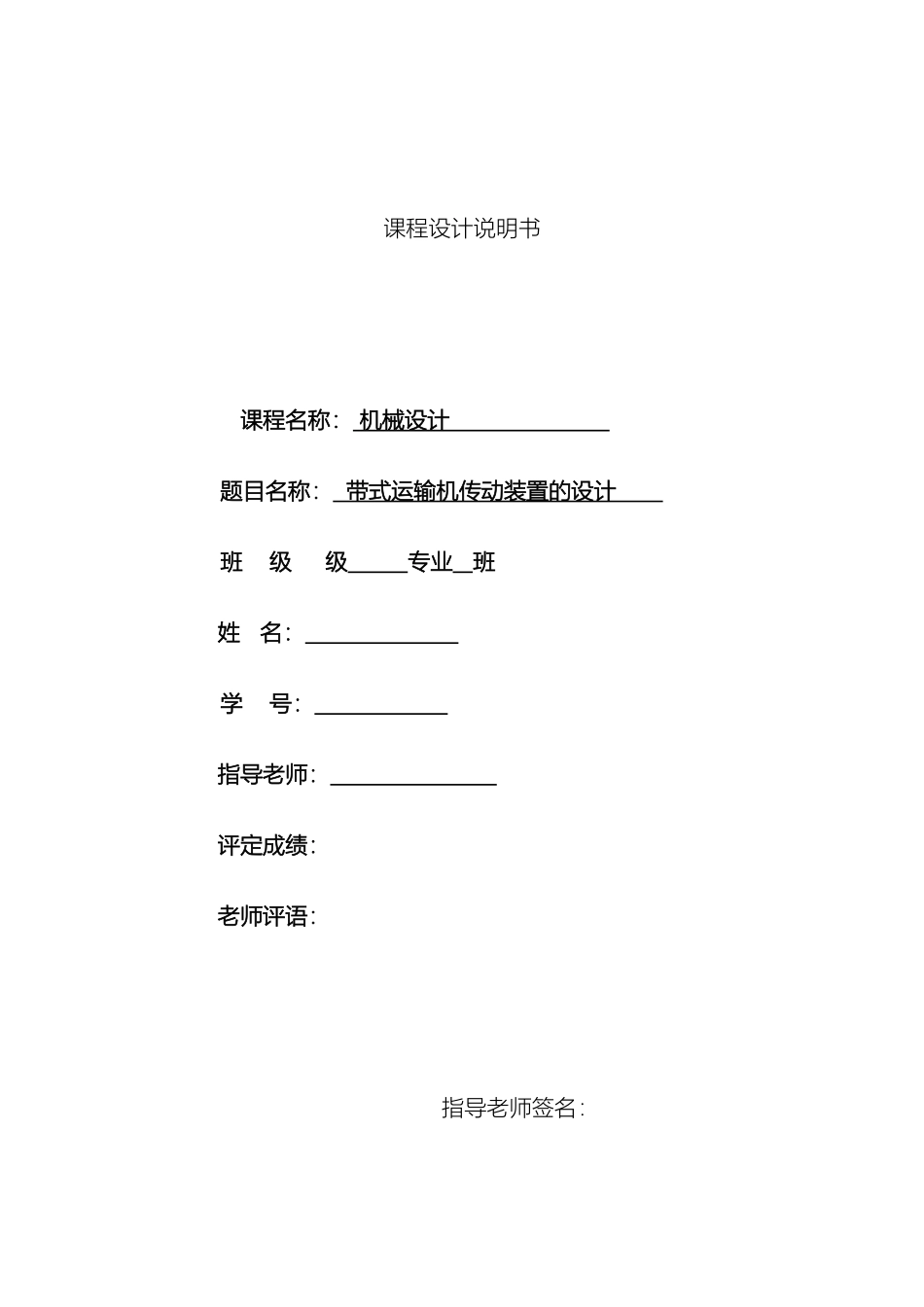

下载后可任意编辑带式运输机传动装置设计二级展开式圆柱齿轮减速器机械设计课程设计含图12024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日课程设计说明书 课程名称： 机械设计 题目名称： 带式运输机传动装置的设计 班 级 级 专业 班姓 名： 学 号： 指导老师： 评定成绩：老师评语： 指导老师签名： 下载后可任意编辑 20 年 月 日目录一、设计任务书------------------------------------3二、系统总体方案设计------------------------------4三、电动机的选择 --------------------------------4四、传动系统的运动和动力参数计算 -----------------5五、传动零件的计算 -------------------------------7六、轴的计算 -------------------------------------12七、、键连接的选择和计算 --------------------------1712024 年 4 月 19 日下载后可任意编辑八、减速器附件的选择 ----------------------------17九、润滑与密封 ----------------------------------19十、设计小结 ------------------------------------20十一、参考资料 -----------------------------------21 111一 课程设计任务书课程设计题目：带式运输机传动装置设计（简图如下）1——二级展开式圆柱齿轮减速器2——运输带3——联轴器（输入轴用弹性联轴器，输 出轴用的是齿式联轴器）4——电动机5——卷筒22024 年 4 月 19 日下载后可任意编辑原始数据：数据编号123 45678910运送带工作拉力 F/N1500220023002500260028003300400045004800运输带工作速 度 v/(m/s)1.11.11.11.11.11.41.21.61.81.25卷 筒 直 径D/mm220240300400220350350400400500已知条件1）工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有粉尘，环境最高温度 35℃；2）使用折旧期：8 年；3）检修间隔期：四年一次大修，两年一次中修，半年一次小修；4）动力源：电力，三相沟通，电压 380/220V5）运输带速度允许误差为±5%；6）制造条件及生产批量：一般机械厂制造，小批量生产。二. 设计要求1.完成减速器装配图一张。2.绘制轴、齿轮零件图各一张。3.编写设计计算说明书一份。三. 设计步骤1. 传动装置总体设计方案本组设计数据：第 1 组数据：运送带工作拉力 F/N 1500 。运输带工作速度 v/(m/s) 1.1 。 卷筒直径 D/mm 220 。1）减速器为二级展开式圆柱齿轮减速器。2）方案简图如下图32024 年 4 月 19 ...
